手推轮式农用植保喷雾作业车结构

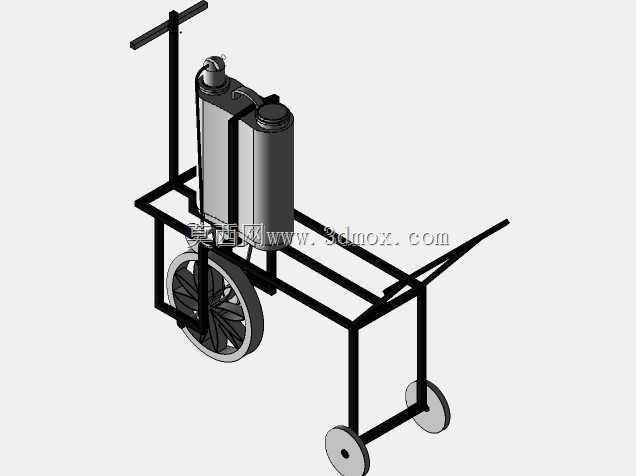

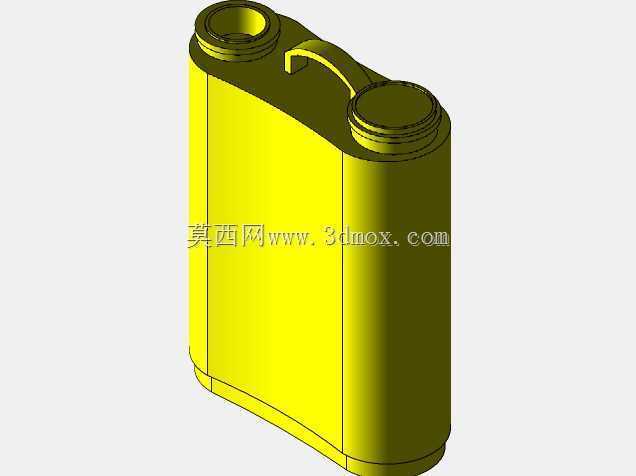

　　这款手推式农用喷雾作业设备，主要面向小块农田、果园垄间、设施大棚内的植保作业场景，解决背负式喷雾设备劳动强度大、载药量有限的痛点，适配丘陵、山地等大型植保机械无法进入的零散种植区域作业需求。设备整体采用手推轮式行走架构，前端设置单根牵引推杆，可单人推行也可搭配小型动力机具牵引转场，行走部分采用大直径主行走轮搭配后部两个小直径支撑万向轮的布局，主轮采用辐条式结构配实心橡胶轮面，在田埂、松软泥地行走时不易陷车，后部小轮负责转向与停放支撑，作业时可通过后部支撑结构稳定驻停，避免设备侧翻。储液单元采用双罐体并列布置在车架中部靠前位置，双罐设计可实现两种药剂分开存储按需混合，也可单罐加注提升单次作业载量，罐体顶部设置密封加注口与加压接口，

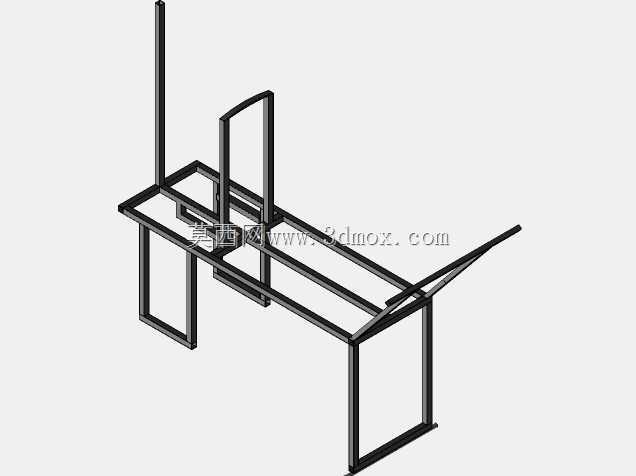

　　罐体通过抱箍结构固定在车架横梁上，避免推行过程中罐体晃动移位。车架采用方管焊接成型的框架式结构，所有管材连接处采用满焊工艺，表面做防锈喷涂处理，车架后部设置高度适宜的推行扶手，扶手端部套有防滑橡胶套，推行时操作人员可自然握持发力，扶手位置预留了喷雾软管、喷杆的固定卡扣，转场时可将喷杆、软管收纳固定在车架上，避免拖拽剐蹭作物。加压与控制单元布置在两个储液罐之间的车架安装位，预留了手动加压与电动加压两种组件的安装接口，可根据使用场景选配动力形式，手动加压结构适配无供电的偏远地块作业，电动加压结构可搭配车载电瓶或外接蓄电池实现连续加压作业，降低操作人员劳动强度。设备的管路布局沿车架方管内侧走线，通过管卡固定在车架上，

　　避免管路外露被作物枝条剐蹭破损，出液管路设置了调压阀与开关手柄，操作人员可在推行过程中单手控制喷雾启停与压力大小，喷杆可根据作物高度调整喷射角度，适配矮秆蔬菜、高秆果树不同高度的施药需求。从安装边界来看，设备整体宽度控制在常规果园垄距、大棚过道的通行尺寸范围内，长度方向预留了牵引连接的安装空间，储液罐的安装位置经过重心匹配，满载状态下整车重心落在主行走轮轴心附近，推行时仅需很小的力量即可平衡车身，长时间作业不易疲劳。车架底部的支撑轮高度可通过螺栓调节，适配不同高度的作业地面，在不平整的田块也能保持车架水平，避免储液罐倾斜漏液。这款设备的结构设计充分考虑了农业作业的复杂工况，所有易拆卸部件均采用快拆结构，日常清理罐体、

　　更换管路密封件时无需专用工具即可完成拆解维护，焊接车架的结构强度可承受满载药液状态下的颠簸路面推行，不会出现车架开焊、变形的问题，相比传统背负式喷雾设备，单次载药量提升数倍，作业效率可提升三倍以上，同时大幅降低操作人员的背部负重，减少长时间背负作业带来的职业损伤。在实际使用场景中，除了农田植保喷药，该设备也可用于养殖场消杀、公共区域防疫消毒、厂区降尘洒水等作业场景，仅需更换对应喷头即可调整喷雾粒径与喷射距离，适配不同的作业需求。
