农用悬挂式双圆盘割草作业装置结构

　　这套作业装置主要适配中小型轮式拖拉机后置三点悬挂接口，针对天然草场刈割、人工饲草田收割、果园行间杂草清理、农田休耕期植被粉碎还田等场景设计，作业时可根据地表起伏自动仿形，避免切割部件触碰土石造成损坏。整套装置的核心功能是通过高速旋转的圆盘切割部件，将直立的作物茎秆从根部位置整齐切断，铺放成连续的草条便于后续捡拾打捆作业，相比往复式切割结构，圆盘式切割对倒伏作物、粗硬茎秆的适应性更强，作业过程中不易出现堵草、卡滞问题。

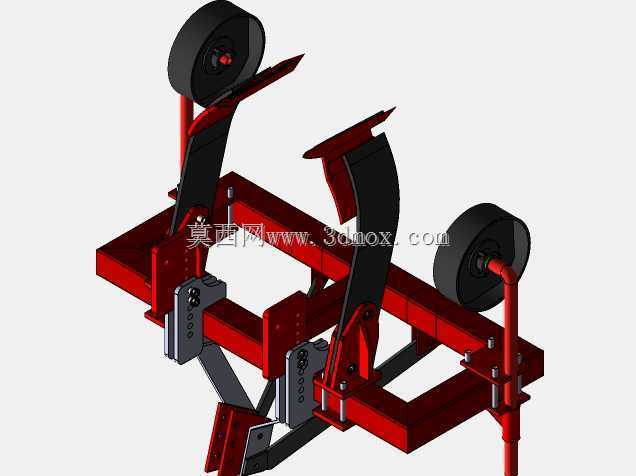

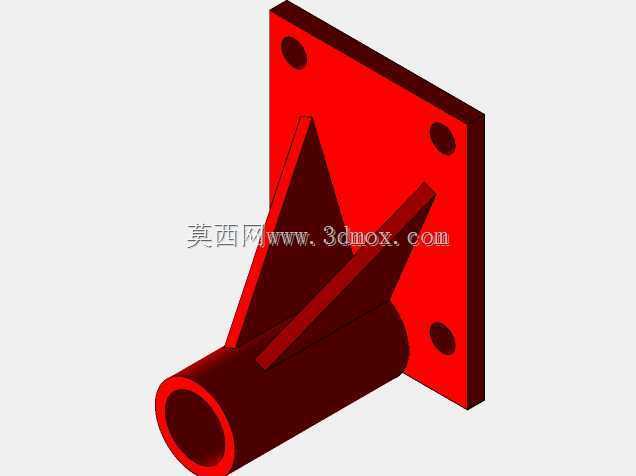

　　从结构设计逻辑来看，机架采用矩形钢管拼焊成框架式主体，兼顾结构刚性与整机重量控制，避免悬挂后造成拖拉机后轮载荷过大影响转向性能。两侧切割单元通过铰接支座与主框架连接，每个切割单元配套独立的仿形地轮，地轮高度可通过调节螺杆进行无级调整，以此控制切割留茬高度，调节范围覆盖3厘米到12厘米，可匹配不同饲草品种、不同作业需求的留茬要求。切割圆盘采用耐磨钢板冲压成型，边缘安装可拆卸的硬质合金刀片，刀片磨损后可单独更换，无需整体更换圆盘，降低田间作业的维护成本。

　　安装边界方面，整套装置的横向作业幅宽为1.65米，纵向安装深度（从拖拉机悬挂连接点到装置最前端）为0.82米，整机空载重量约210公斤，适配25马力到50马力区间的轮式拖拉机，三点悬挂的连接销孔尺寸采用国内农机通用标准，上拉杆连接点孔径22毫米，左右下拉杆连接点孔径28毫米，无需额外改装即可直接挂接。动力传递路径设计上，拖拉机后动力输出轴通过万向节传动轴将动力输入到主齿轮箱，再通过两侧的皮带传动结构分别驱动两个切割圆盘反向旋转，旋转方向经过匹配设计，切断的作物会被自然拨送到两个圆盘中间的铺放通道，形成均匀整齐的草条，不会出现散铺、乱草的情况。

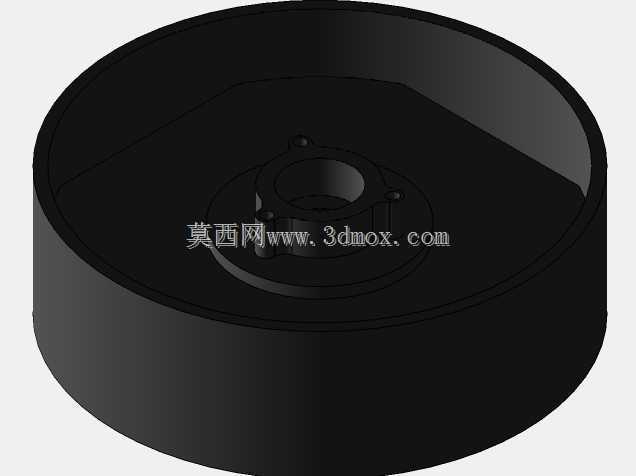

　　细节结构处理上，切割单元外侧设置有弧形挡草板，可限制切割后草条的铺放宽度，避免碎草飞溅到拖拉机行走轮碾压区域，减少后续捡拾作业的损失。机架上预留有安全链挂接孔，作业时需将安全链两端分别连接拖拉机与装置机架，防止悬挂机构失效时装置脱落引发安全事故。所有转动部位均配置密封式轴承，可适应田间多尘、多泥水的作业环境，延长润滑维护周期。地轮采用实心橡胶轮结构，无需充气，避免田间尖锐物扎破轮胎影响作业进度，轮体表面设计有防滑纹路，在坡地作业时可稳定跟随地表滚动，不会出现滑移影响仿形精度。

　　在实际作业适配性上，该装置可通过调整切割单元的倾斜角度，适应坡度不超过15度的坡地作业，铰接部位设置有阻尼缓冲结构，当地轮遇到凸起石块时，切割单元可向上抬升避让，冲击力不会直接传递到主框架与拖拉机悬挂系统，减少结构件的疲劳损坏风险。机架表面采用抛丸后喷防锈底漆加聚氨酯面漆的处理工艺，可抵御田间化肥、农药的腐蚀，延长整机的户外使用寿命。
