多规格标准金属围栏立柱结构设计

　　在厂区周界隔离、设备安全防护、施工区域临时围挡、户外场地边界划分等场景中，金属围栏立柱是整套围栏系统的核心受力支撑构件，其结构合理性直接决定围栏整体的抗风载能力、抗冲击性能与长期使用稳定性。本次设计的金属围栏立柱覆盖0.5米、1米、1.5米三种常用高度规格，可适配不同防护等级、不同围挡高度的场景需求，无需额外调整立柱主体结构即可完成选型匹配，大幅降低现场施工的物料准备难度。从结构设计逻辑来看，立柱主体采用等边角钢作为基础承载型材，依托角钢的L型截面特性，在两个垂直方向上均具备足够的抗弯截面模量，可同时承受来自围栏网片的水平侧向推力、户外环境下的风载荷，以及意外碰撞产生的瞬时冲击力，相比同截面的矩形管立柱，角钢型材的采购成本更低，

　　现场裁切、焊接加工的便利性更强，更适合批量施工场景的快速部署。立柱单侧沿高度方向等距冲压有卡接挂齿，该结构无需额外的螺栓连接件即可完成围栏网片的快速挂装，挂齿的间距经过匹配计算，可适配市面上主流的网片网格尺寸，安装时仅需将网片侧边的加强筋卡入挂齿间隙，再通过简单的压合固定即可完成网片与立柱的连接，相比传统的螺栓穿孔固定方式，安装效率可提升60%以上，同时避免了长期户外使用后螺栓锈蚀导致的网片脱落、维护困难等问题。立柱底部设计为平直落地端面，可根据现场安装条件选择不同的固定方式：在硬化混凝土地面场景下，可通过膨胀螺栓直接穿过立柱底部预加工的安装孔完成固定，安装孔位设计为长圆孔，可抵消现场地面打孔的位置误差，降低施工精度要求；

　　在非硬化的泥土、砂石地面场景下，可将立柱底部直接埋入地面以下30-50厘米，通过浇筑混凝土或夯实回填土完成固定，立柱的L型截面在埋入地下后可提供更强的抗扭转能力，避免长期使用后立柱出现倾斜、晃动。在细节设计层面，立柱的所有外露边缘均做了倒圆角处理，避免安装、使用过程中尖锐边角划伤施工人员或过往人员；挂齿的冲压方向朝向围栏内侧，避免外侧人员通过撬动挂齿破坏围栏结构，提升整体防护安全性；立柱表面可根据使用场景需求选择镀锌、喷塑等不同的表面处理工艺，镀锌处理适合高湿度、高腐蚀的化工厂区、沿海区域使用，喷塑处理可匹配不同的场地外观配色需求，实现防护功能与视觉效果的统一。从安装边界来看，0.5米高度规格的立柱主要用于设备周边的安全警示隔离，

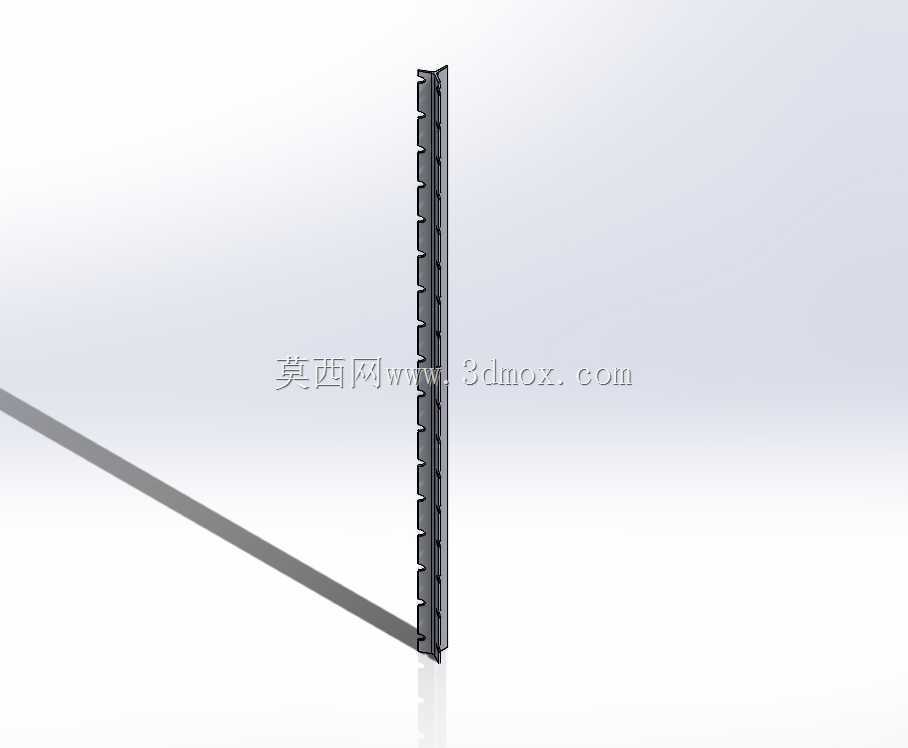

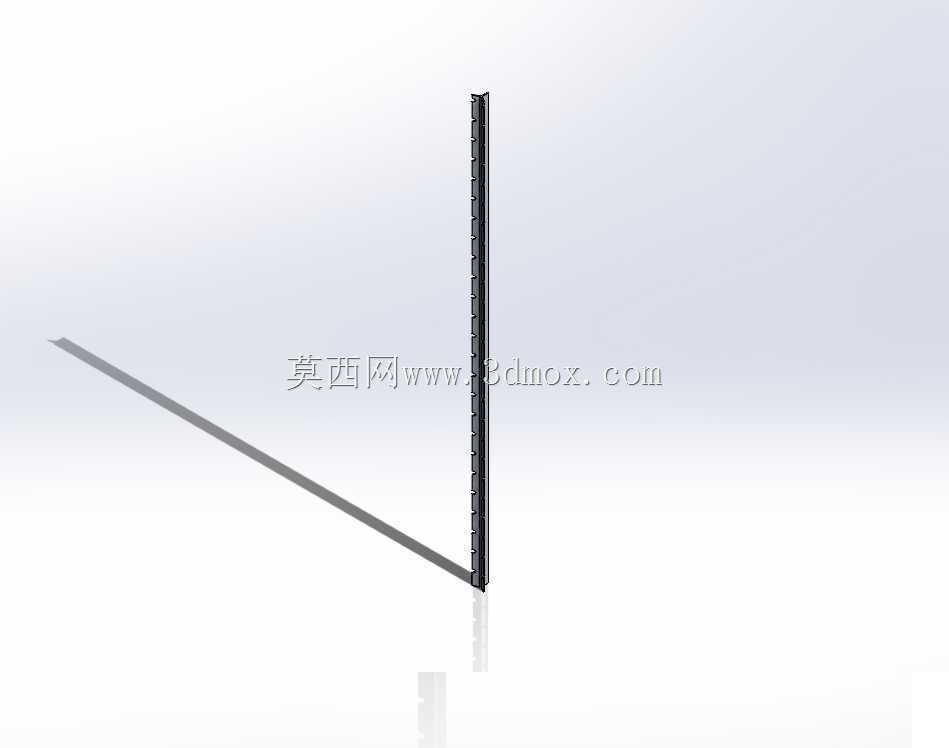

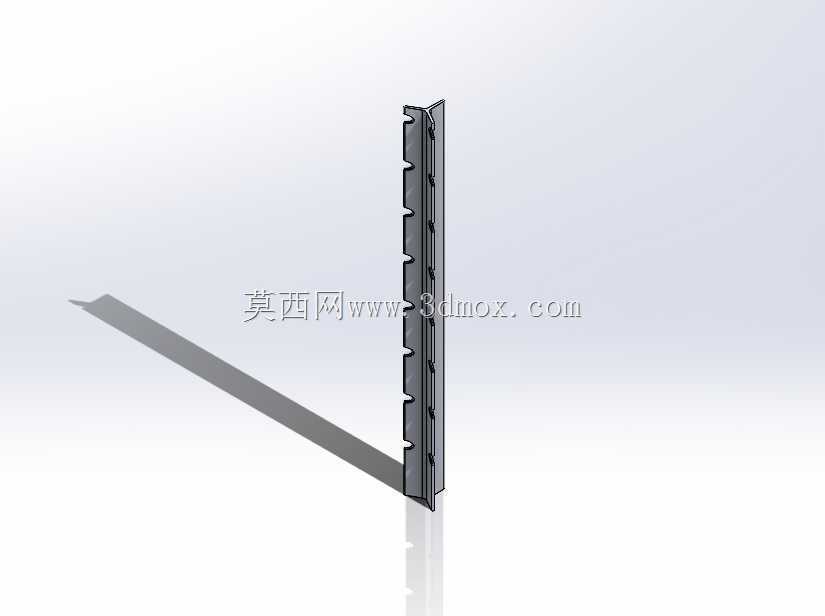

　　安装时立柱中心间距建议设置为2米，可承受成年人的倚靠推力而不产生明显变形；1米高度规格的立柱主要用于厂区人行道与作业区的隔离、停车场车位边界围挡，立柱中心间距可设置为2.5米，可承受低速电动车的轻微碰撞而不发生结构性损坏；1.5米高度规格的立柱主要用于厂区周界围挡、施工区域封闭隔离，立柱中心间距建议设置为2米，同时可在立柱中部加装横向加强杆，进一步提升整体结构的抗风载能力，可抵御8级大风下的风压载荷而不出现倾覆。在建模过程中，对立柱的挂齿冲压成型工艺做了结构还原，挂齿与立柱主体为一体化冲压结构，不存在额外的焊接接缝，避免了焊接位置的锈蚀风险；同时对不同高度规格的立柱做了参数化关联，仅需调整高度参数即可快速生成对应规格的立柱模型，方便设计人员根据不同项目的围栏布置方案快速调整模型，完成整体围栏的装配设计，提前校验立柱与网片、地面、周边设施的安装干涉问题，减少现场施工的返工概率。
