可换末端多关节工业机械臂结构设计

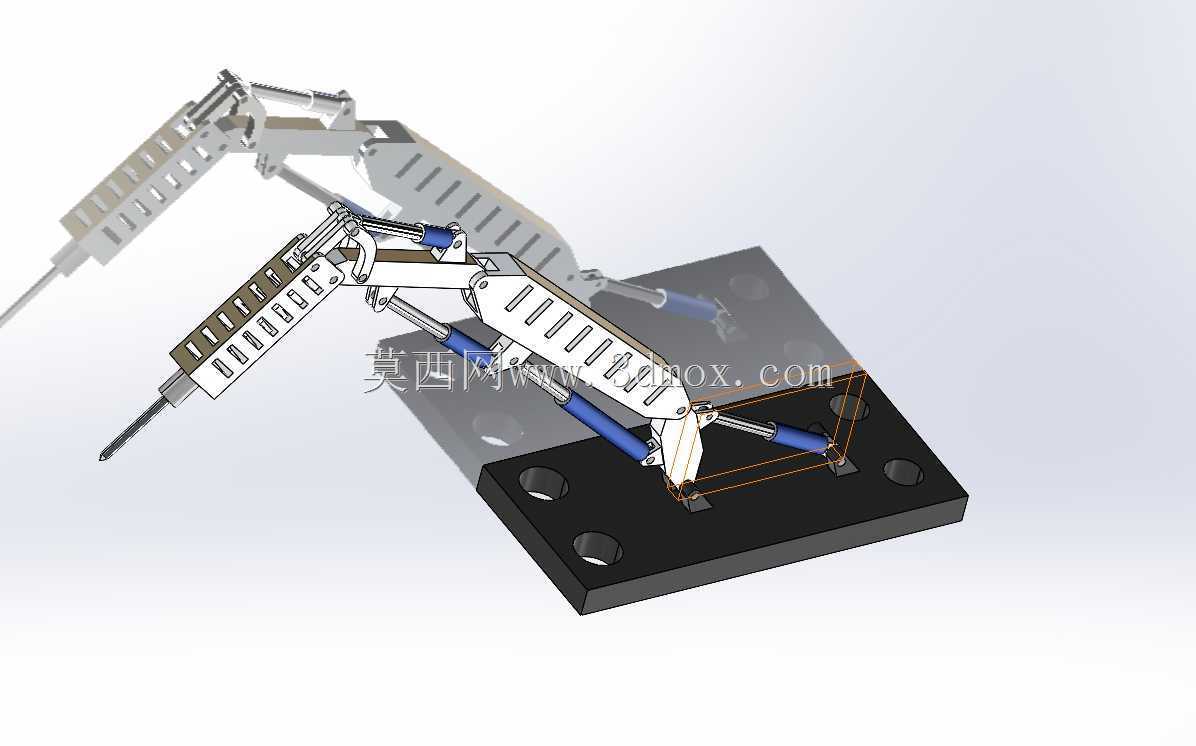

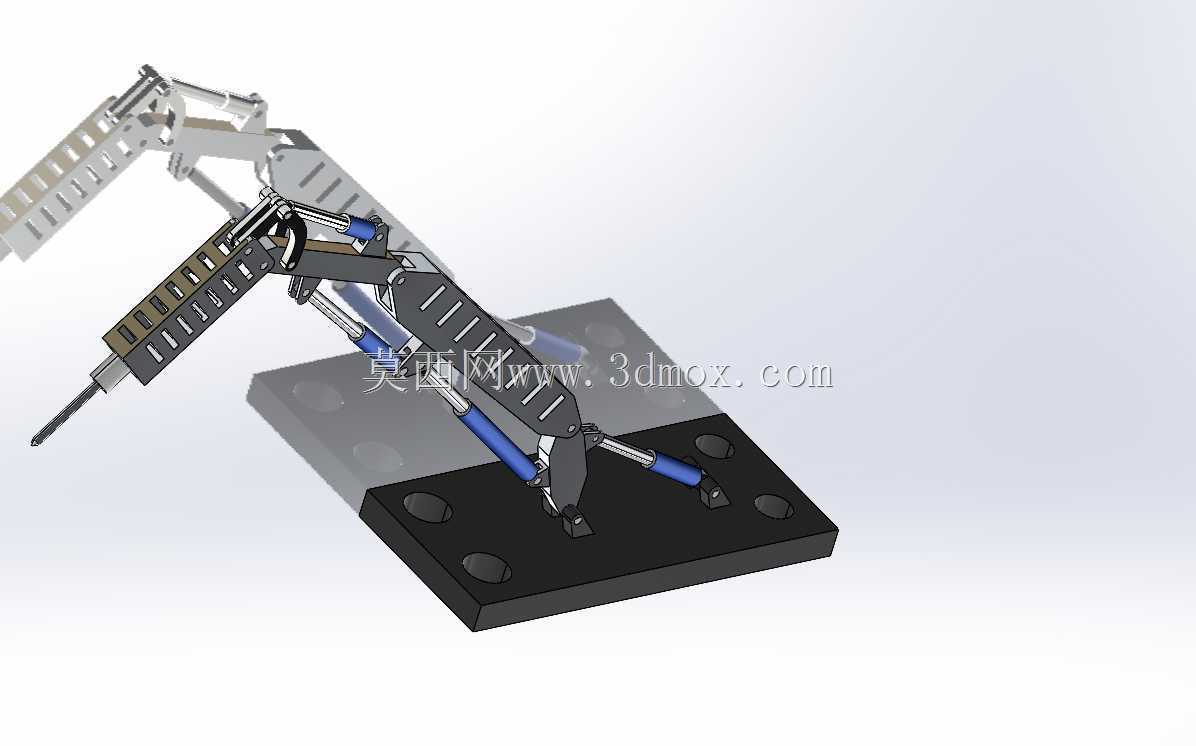

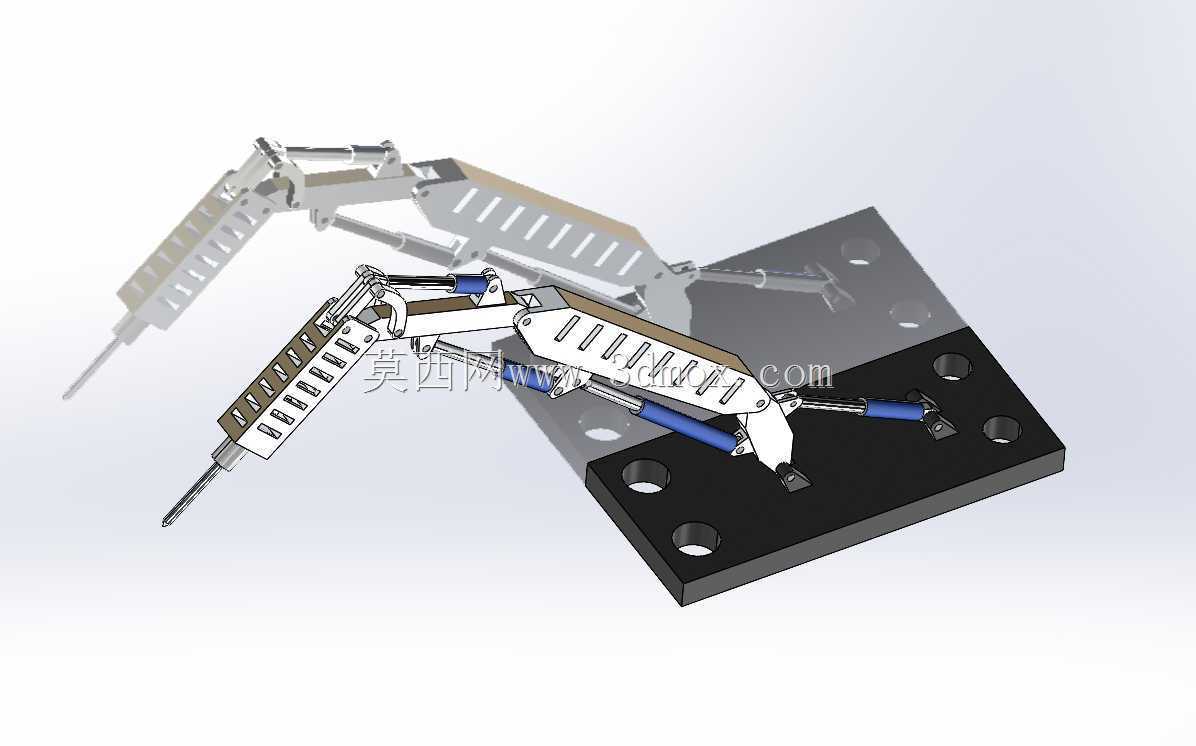

　　这款多关节机械臂的结构设计，核心围绕柔性作业场景的适配需求展开，区别于固定功能的专机机械臂，其最突出的设计点是末端执行器的快换兼容结构，可根据不同作业任务更换对应的末端工具，覆盖多工序的作业需求。从安装边界来看，该机械臂采用底板式安装结构，安装底板设置有四个对称分布的沉头安装孔，可直接通过螺栓固定在设备工作台、流水线侧装支架或者移动作业平台上，安装底板的平面度公差控制在0.05mm以内，保证机械臂运行时的基座稳定性，避免因基座晃动带来的末端定位偏差。

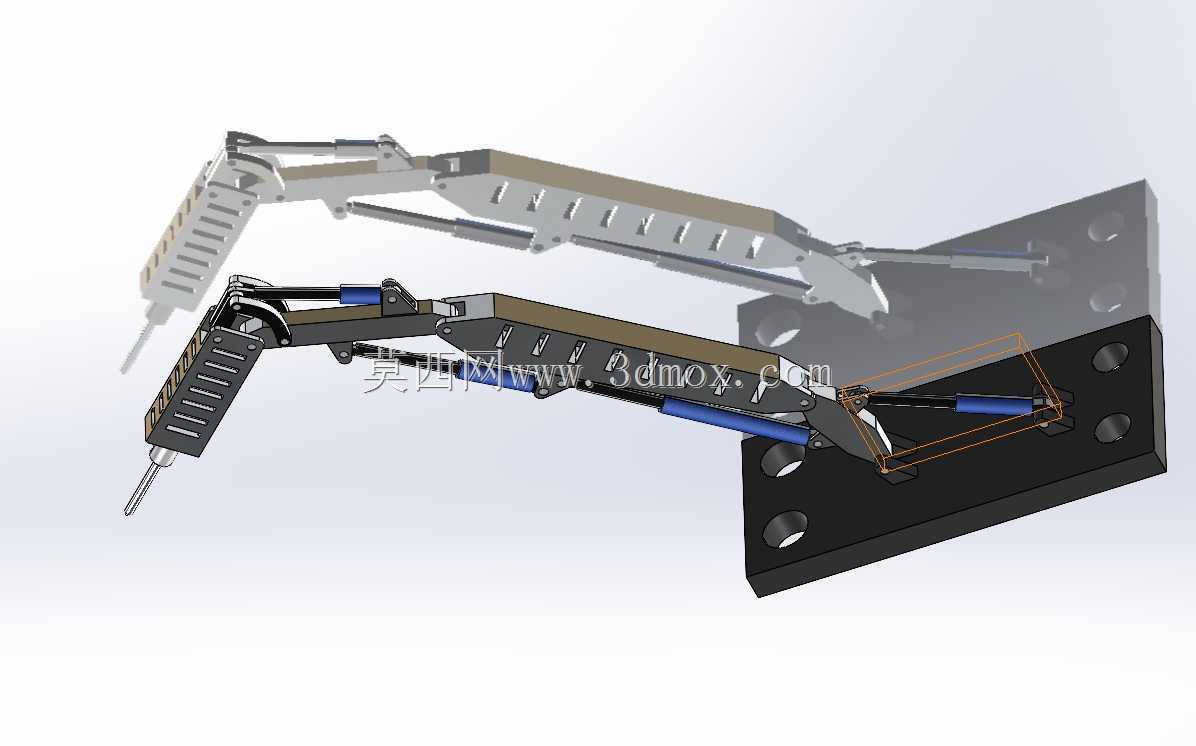

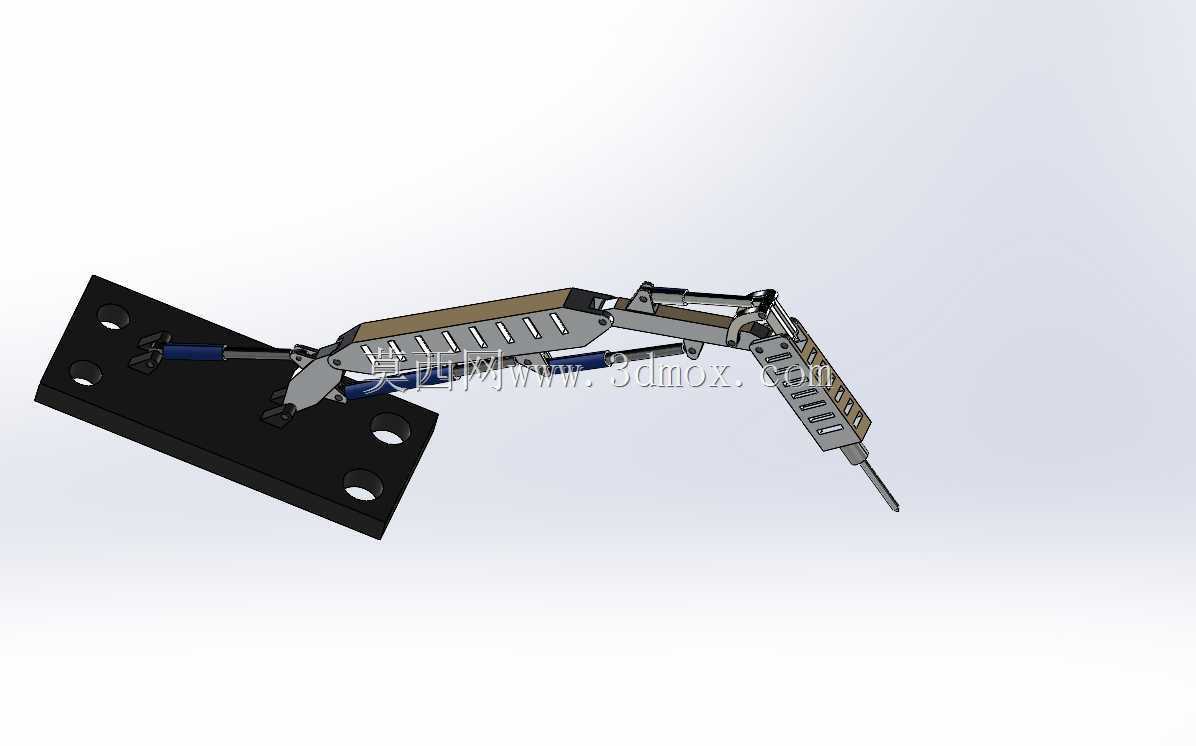

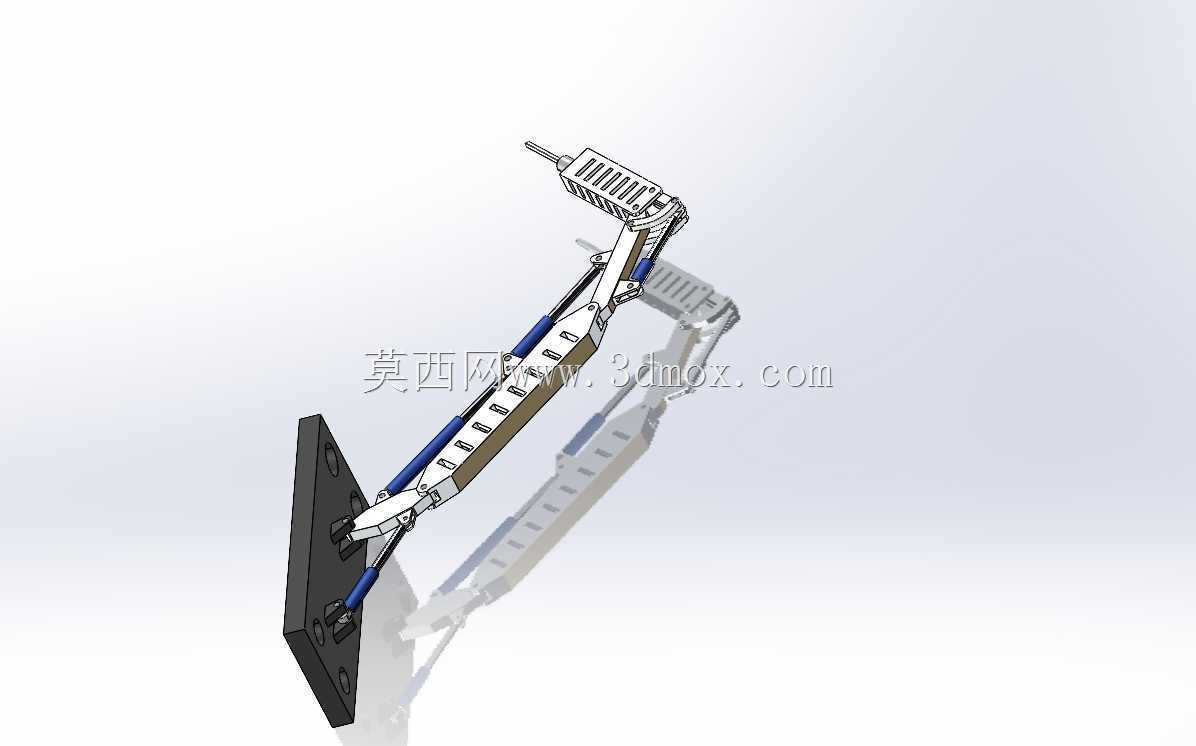

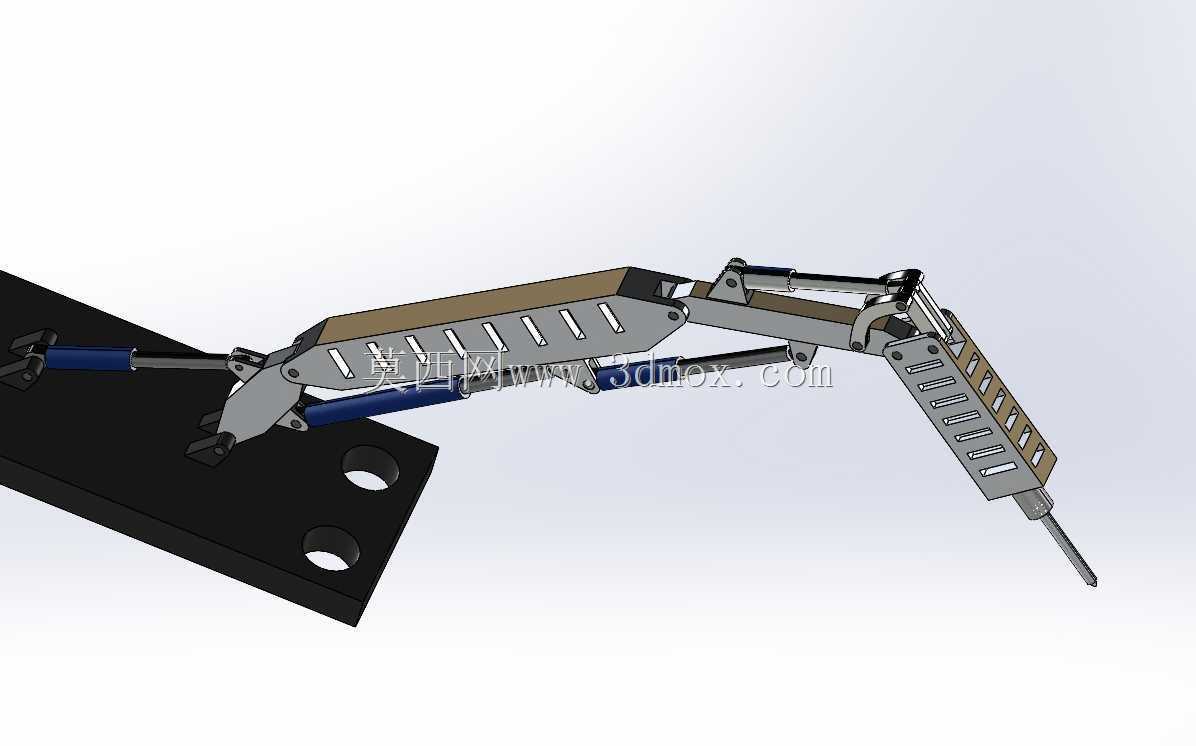

　　从结构布局来看，该机械臂采用多段式串联关节布局，大臂、小臂的结构件采用轻量化的镂空设计，在保证结构刚性的前提下降低臂体自身重量，减少关节驱动单元的负载，提升臂体的运动响应速度。关节处的铰接结构采用耐磨衬套配合销轴的连接方式，同时搭配蓝色的阻尼缓冲部件，可在臂体快速启停时吸收冲击载荷，避免关节处出现刚性碰撞导致的结构变形或者定位偏移。臂体的走线采用内置式布局，所有驱动线缆、信号线缆都从臂体内部的空腔穿过，避免作业过程中线缆被外物剐蹭，也减少线缆外露带来的作业干涉风险。

　　在实际应用场景中，这款机械臂可适配电子制造行业的小件搬运、PCB板插件作业，更换夹爪类末端后可完成精密零件的上下料；更换点胶头末端后可完成小范围的涂胶作业；更换吸盘末端后可完成轻薄片状物料的拾取转运；更换焊枪末端后可完成小型结构件的补焊作业，无需更换整台机械臂设备，仅通过更换末端执行器即可切换作业功能，大幅降低多工序生产场景下的设备投入成本。

　　从设计思路上，这款机械臂的关节运动范围做了针对性的限位设计，大臂的俯仰角度范围覆盖-30°到120°，小臂的俯仰角度覆盖-60°到90°，末端关节可实现360°旋转，整体作业半径可覆盖以安装基座为中心、半径800mm的半球形作业空间，可满足大部分中小型工作台面的作业覆盖需求。臂体的结构件采用铝合金材质加工，表面做硬质阳极氧化处理，提升耐磨性能与抗腐蚀性能，可适配车间内多粉尘、少量切削液飞溅的作业环境。

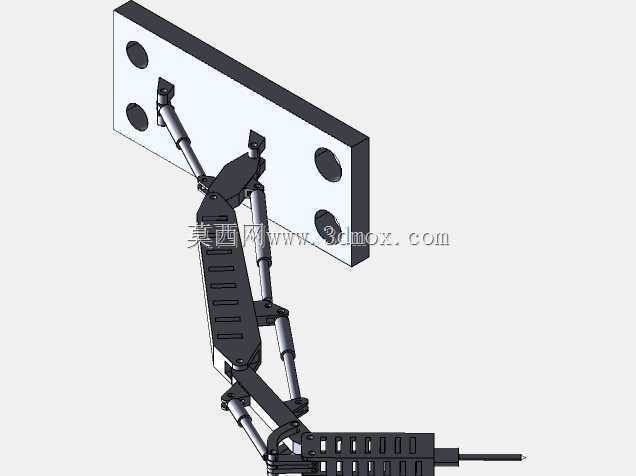

　　在安装适配性上，该机械臂的安装底板孔位采用通用化的孔距设计，可直接适配市面上多数标准工作台的安装孔位，无需额外加工过渡连接板，降低现场安装的改造成本。关节处的驱动单元安装位采用模块化设计，后续维护时可直接拆卸对应关节的驱动部件，无需拆解整段臂体，缩短设备维护的停机时间。臂体上设置的长条状镂空结构除了减重作用外，还可作为线缆的固定位点，也可用于安装外置的传感器支架，方便根据作业需求加装视觉检测、位移检测等传感部件，拓展机械臂的感知能力。

　　从作业精度控制来看，该机械臂的关节铰接处采用间隙可调的结构设计，可在长期使用出现磨损后，通过调整铰接处的锁紧螺母来消除配合间隙，保证末端的重复定位精度维持在合理范围内，延长设备的使用寿命。末端执行器的安装接口采用标准的快换法兰结构，不同类型的末端执行器都采用统一的接口尺寸，更换末端时无需重新校准安装位置，仅需完成对接锁紧即可投入使用，切换作业类型的时间可控制在1分钟以内，适配小批量多品种的柔性生产需求。

　　在实际选型适配时，需要注意安装基座的承载能力需满足机械臂满负载运行时的倾覆力矩要求，避免在机械臂伸展到最大作业半径时出现基座倾覆的风险。同时根据作业场景的负载需求，可对应调整关节处阻尼部件的阻尼系数，保证臂体运行时的平稳性，避免高速运动时出现末端抖动的问题。这款机械臂的结构设计没有采用复杂的异形结构，所有结构件都可通过常规的铣削、钻孔加工完成，加工成本可控，适合中小批量的设备配套使用，也可作为自动化教学实训的结构演示模型，帮助学习者理解串联机械臂的关节运动逻辑与结构设计要点。
