瓶装产品连续式封盖作业设备结构设计

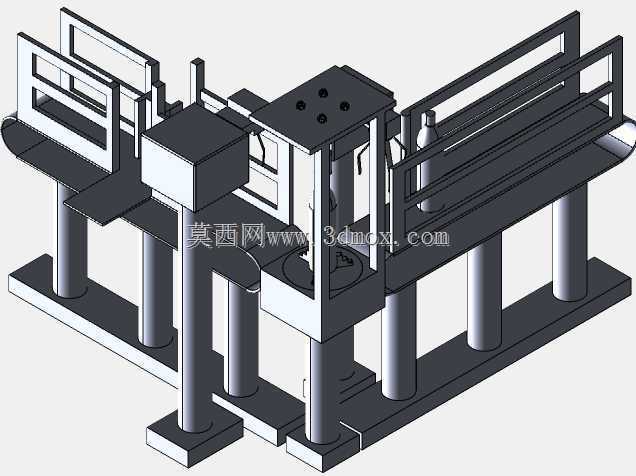

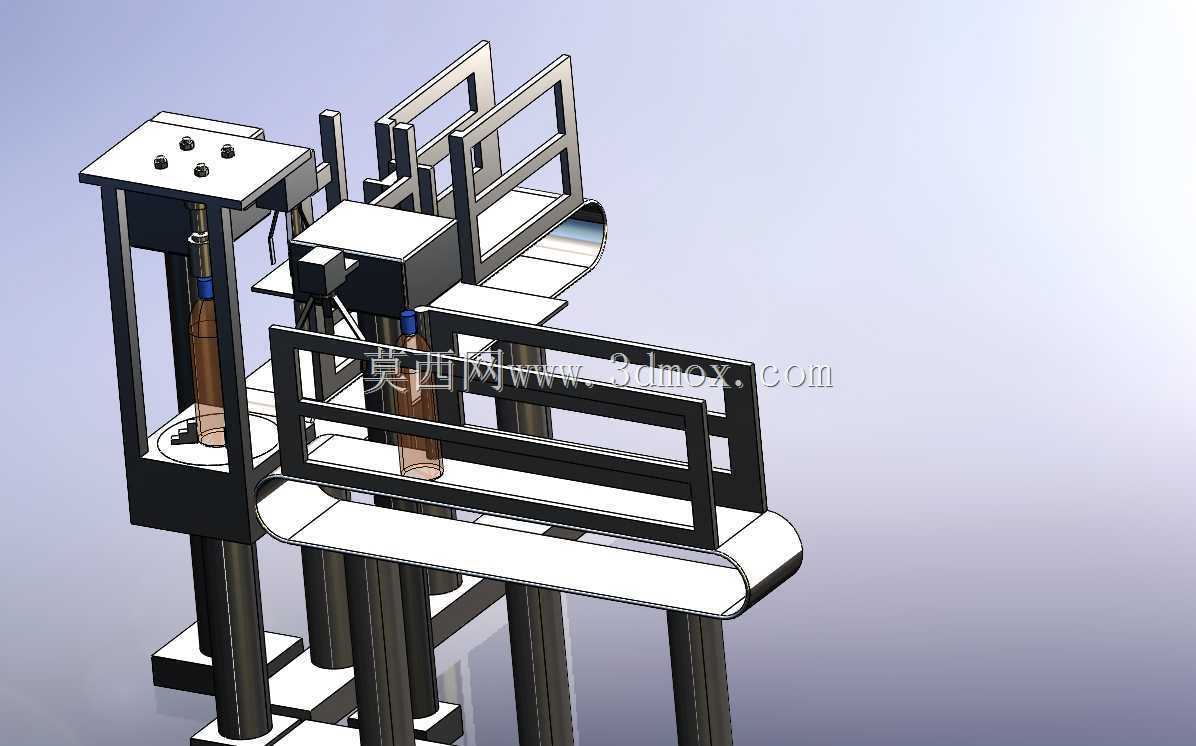

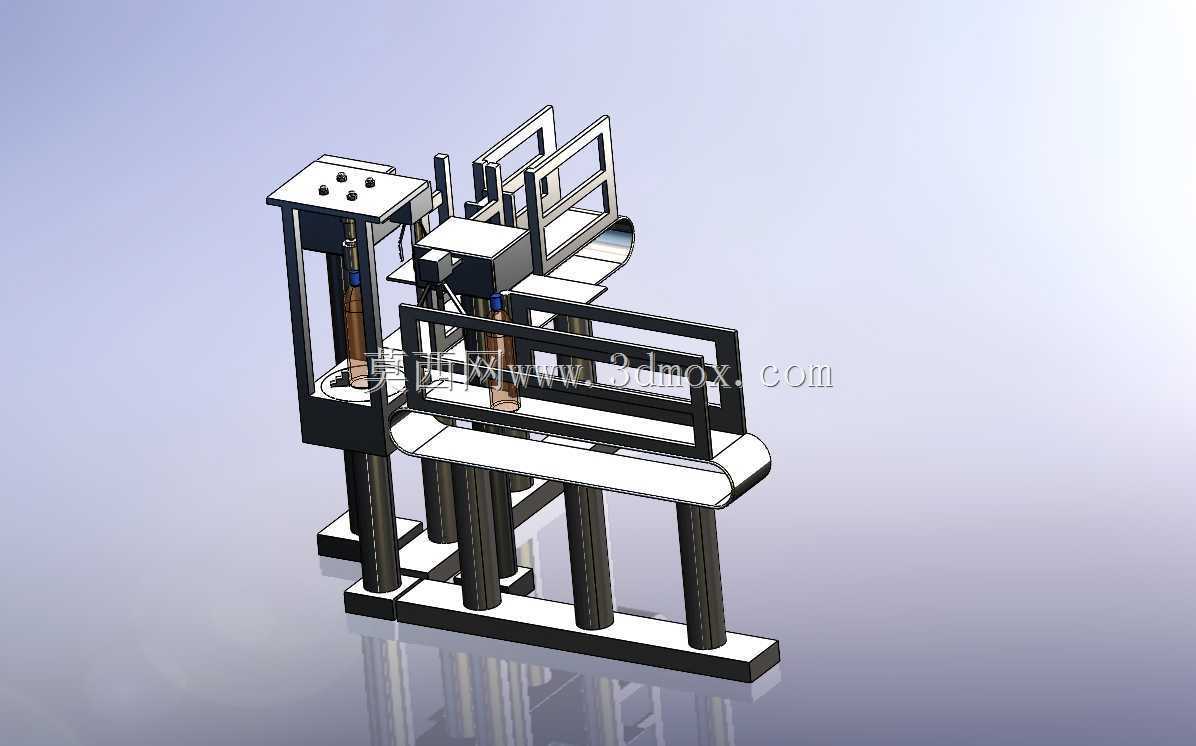

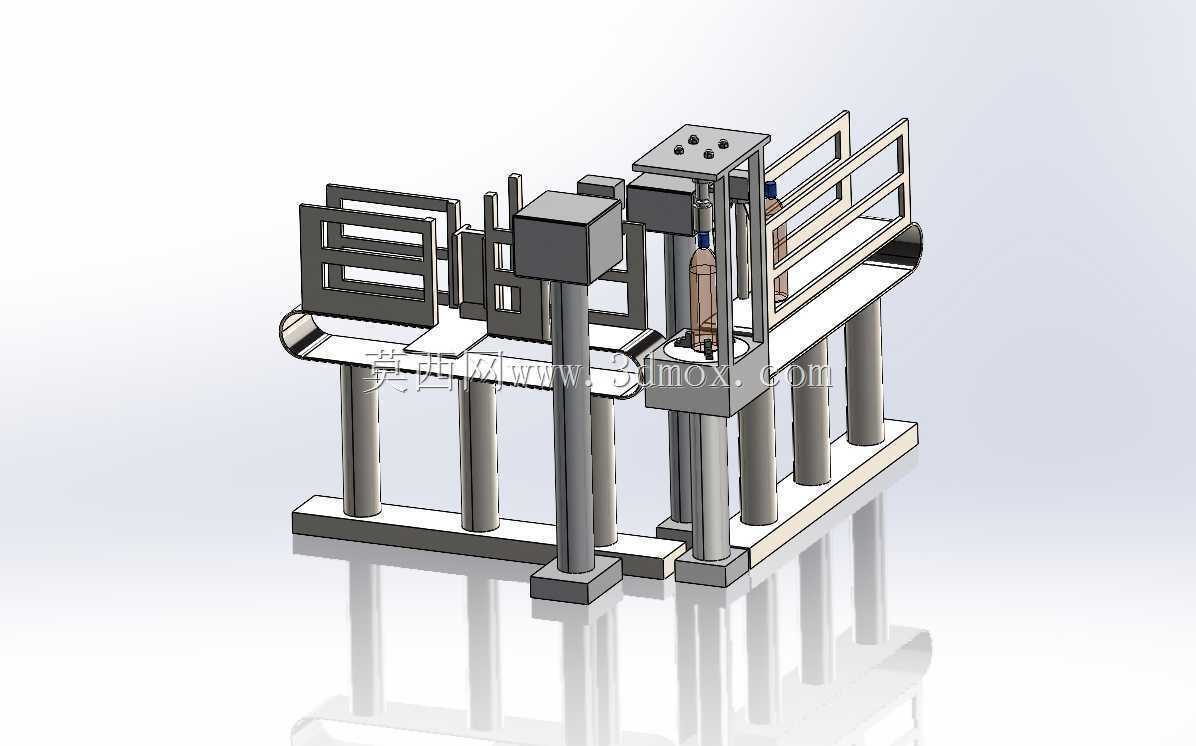

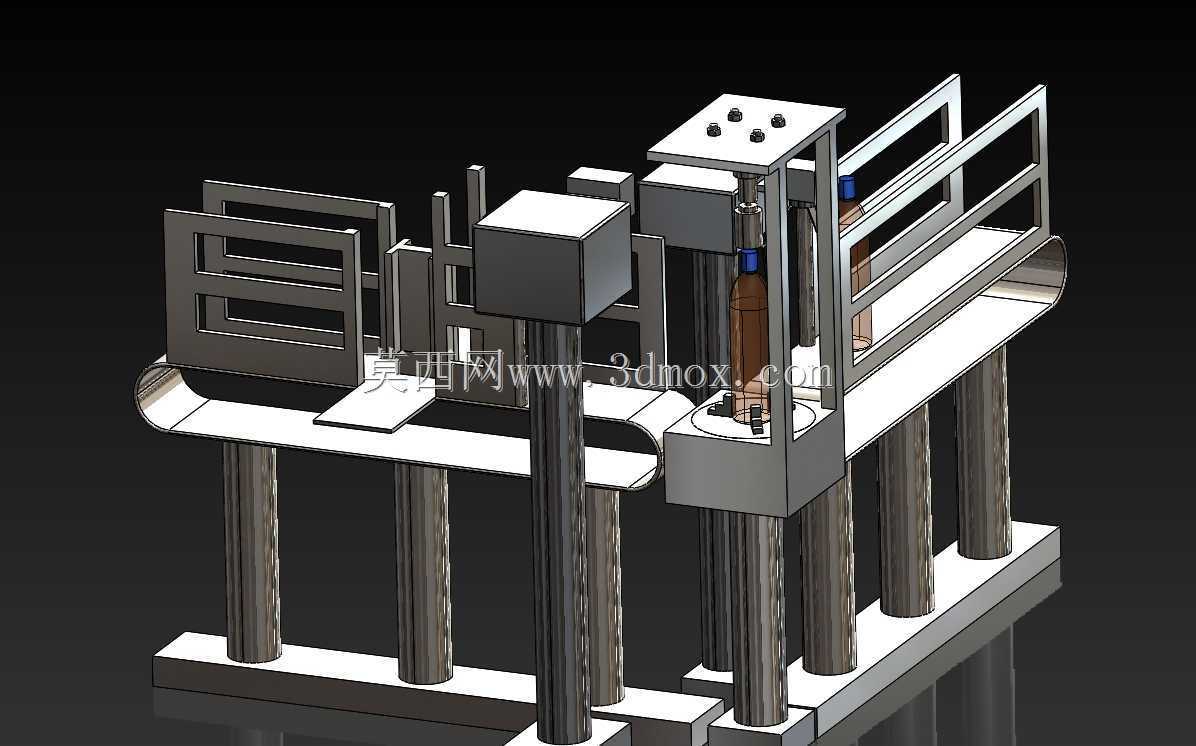

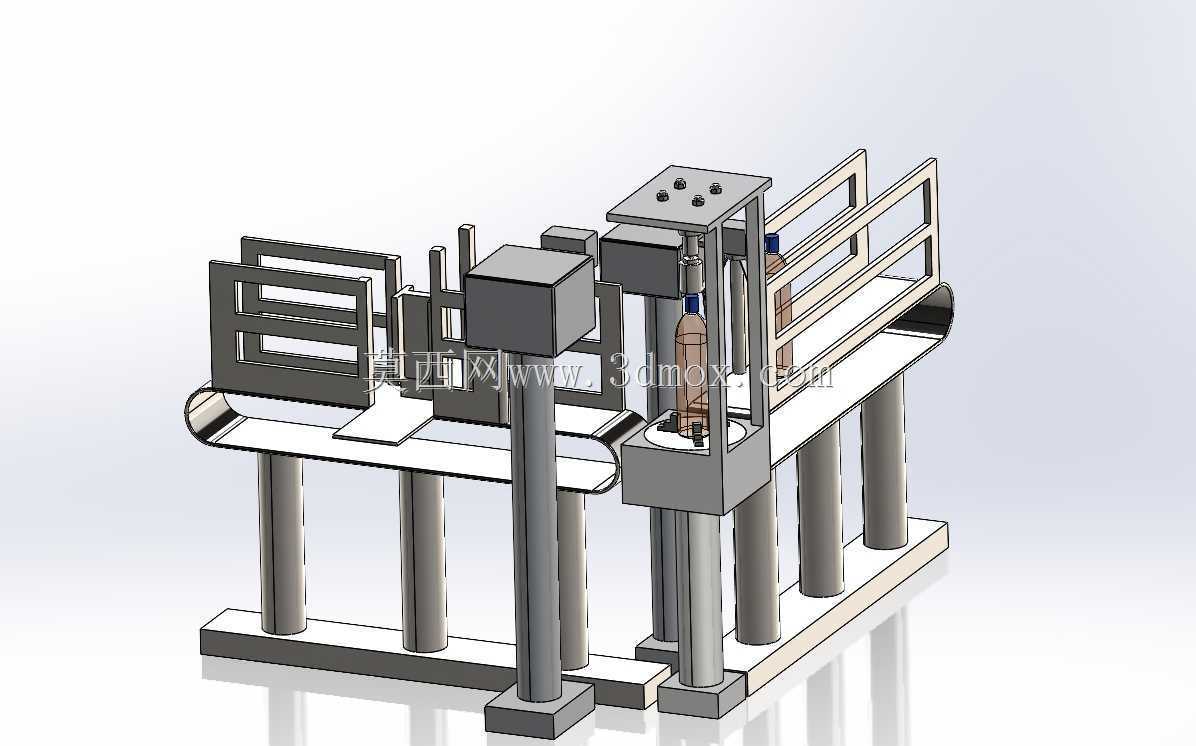

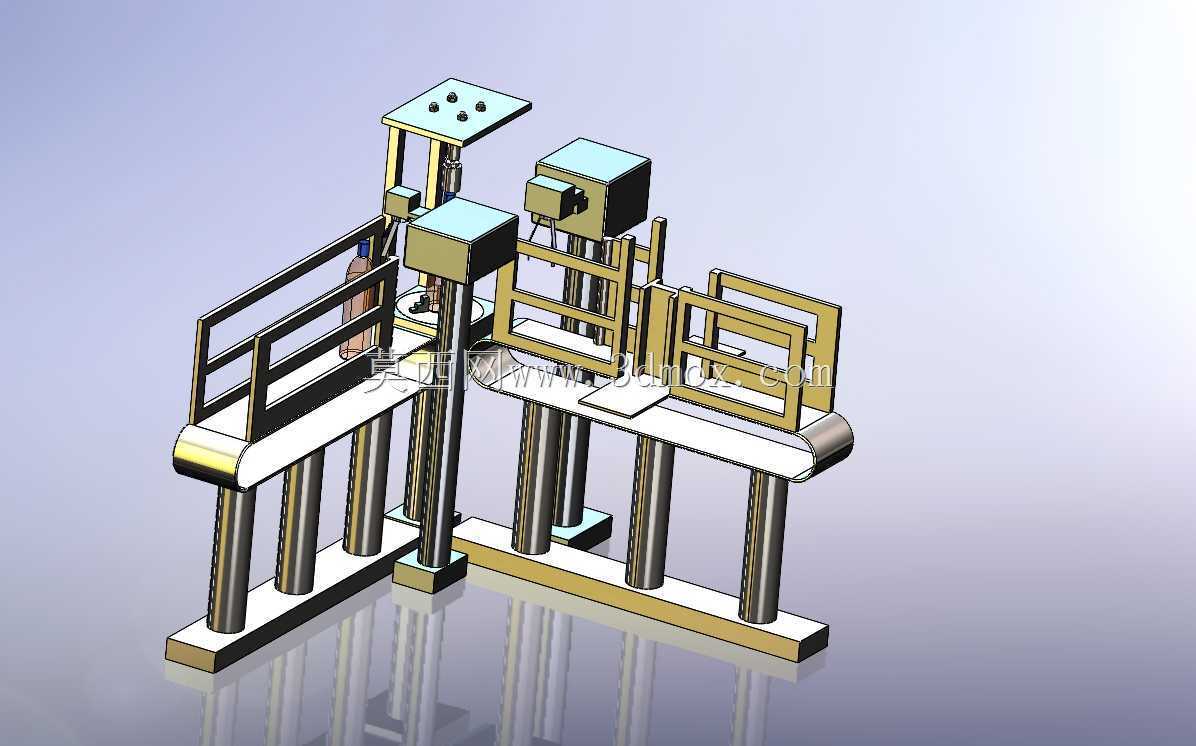

　　这套封盖作业设备主要面向瓶装类快消品、日化用品、小型工业试剂的生产线后段封装工序，适配圆形、类圆形瓶身的连续化封盖作业，可直接对接前端灌装、贴标工序的输送链路，无需额外增设中转接驳机构，能适配常规高度120mm至350mm、瓶身直径50mm至120mm的瓶装产品，单工位节拍可根据前端产线速度调整，最高适配每分钟60瓶的连续生产需求。设备整体采用立柱支撑式框架结构，底部安装底板预留了M12规格的膨胀螺栓固定孔位，整体安装占地长度约1800mm、宽度约750mm，作业面高度距安装基准面为850mm，匹配常规车间生产线的输送面高度标准，无需额外垫高或裁切改造即可并入现有产线。从结构布局来看，设备分为进料导向段、双工位封盖作业段、

　　出料导出段三个核心区域，进料段设置了可调宽度的导向护栏，护栏通过腰型孔固定在输送线支架上，可根据瓶身直径调整护栏间距，避免瓶身在输送过程中出现偏斜、卡滞问题，护栏内侧粘贴了低摩擦系数的聚四氟乙烯耐磨条，减少瓶身表面刮擦损伤。双工位封盖机构采用对称式布局，每个封盖单元都配备了独立的垂直升降导向轴与旋盖驱动头，升降行程为200mm，可适配不同高度的瓶身封盖需求，旋盖头的扭矩调节范围覆盖0.5N·m至5N·m，可根据瓶盖材质与锁紧要求调整输出扭矩，避免出现封盖过紧导致的瓶盖开裂、或封盖过松导致的密封失效问题。输送部分采用平顶链板输送结构，链板宽度为100mm，两侧支撑立柱采用不锈钢方管焊接成型，立柱底部设置了可调脚杯，

　　可在地面不平整的车间环境中调整设备水平度，调整范围为±30mm。封盖工位处设置了瓶身定位机构，当瓶体输送至封盖位置时，两侧的定位夹块会伸出夹紧瓶身，避免旋盖过程中瓶身随旋盖头同步转动，保证封盖位置的同轴度，定位夹块的接触面采用硅胶材质，既保证足够的夹持摩擦力，又不会夹伤瓶身表面。设备的驱动单元布局在封盖机构的顶部支架上，动力线与信号线通过拖链收纳布置，避免管线外露导致的积尘、剐蹭问题，顶部支架还预留了传感器安装位，可根据需求加装瓶盖有无检测、封盖扭矩检测、瓶盖歪斜检测等视觉或传感元件，实现封盖工序的全流程质量监控。在设计过程中，充分考虑了快换与维护需求，旋盖头采用快拆式卡箍连接，更换不同规格的旋盖头无需专用工具，

　　单头更换时间不超过2分钟，可快速适配不同规格的瓶盖产品；输送链板的张紧机构设置在设备出料端，日常维护时无需拆解主体结构即可完成链板张紧度调整；所有转动部位都预留了润滑注油孔，日常保养可直接在设备外部完成注油操作，无需拆解护罩。设备的护栏、与瓶身接触的零部件全部采用304不锈钢或食品级非金属材质，可满足食品、医药类产品的生产卫生要求，设备框架表面采用喷塑处理，耐日常车间的清洁剂擦拭与轻微腐蚀，适合长期在生产车间环境中使用。从安装边界来看，设备两侧需要预留至少400mm的维护空间，顶部需要预留至少500mm的管线与吊装空间，设备的气源接口设置在主体框架的侧下方，接口规格为G1/4，适配常规车间的0.5MPa至0.7MPa压缩空气气源，电气接线口同样设置在侧下方，可直接对接车间的220V交流供电回路，无需额外配置专用变压器。这套结构在设计时规避了传统单工位封盖设备的节拍瓶颈，双工位并行作业的模式可在不提升单工位旋盖速度的前提下提升整体产能，同时降低单个旋盖头的工作负荷，延长易损件的使用寿命；输送线与封盖机构的集成式设计，减少了外接设备的对接误差，保证瓶体在输送与封盖过程中的位置一致性，降低封盖不良率。
