塑料水果盒自动化组装生产设备结构

　　这款设备面向生鲜包装加工场景设计，主要解决一次性塑料水果盒从散件到成品扣合的全流程装配需求，适配市面上主流的PET、PP材质透明水果盒，这类盒体普遍由上盖、下底两个薄壁塑料件组成，以往人工组装需要手动对齐卡扣、按压扣合，单工位每小时产能不足三百盒，且长期重复按压动作容易造成工人指关节劳损，设备的落地就是为了替代这部分重复人工操作，适配生鲜配送中心、水果加工企业的后端包装产线，可直接对接前端的水果称重分装工位，完成装料后的盒体自动扣合输出。

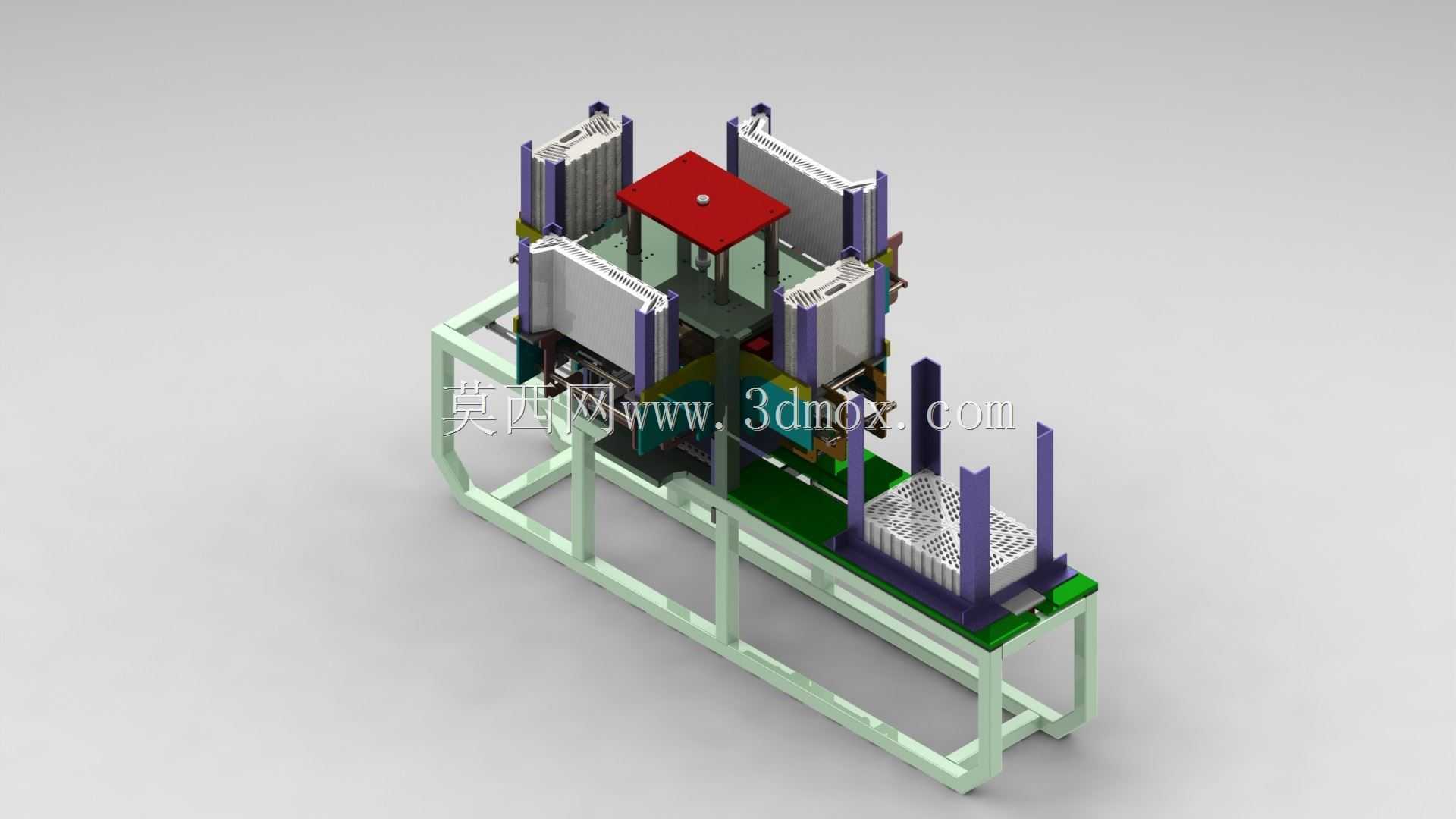

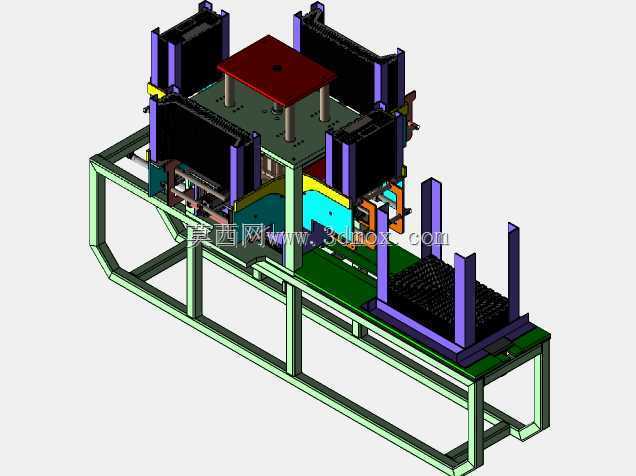

　　从结构布局来看，设备采用方通焊接机架作为承载主体，机架底部预留了可调脚杯安装位，安装时可通过调节脚杯高度适配车间地面的平整度误差，整体机架的宽度控制在1.2米以内，长度约2.1米，高度不超过1.8米，不需要额外开挖地基，直接放置在平整的硬化车间地面即可完成部署，不会占用过多产线空间，也方便后续根据产能调整需求挪动设备位置。机架上的功能模块按照物料流向排布，入料端设置了四组立式料仓，分别对应上盖和下底的储料，料仓的导杆采用可调式安装结构，可根据不同尺寸规格的水果盒调整导杆间距，适配长度120mm到260mm、宽度80mm到180mm区间内的不同盒型，换型时只需要松开导杆的锁紧螺丝，调整到对应尺寸后重新锁紧即可，不需要更换额外的定制治具，能满足多规格小批量的水果盒组装需求。

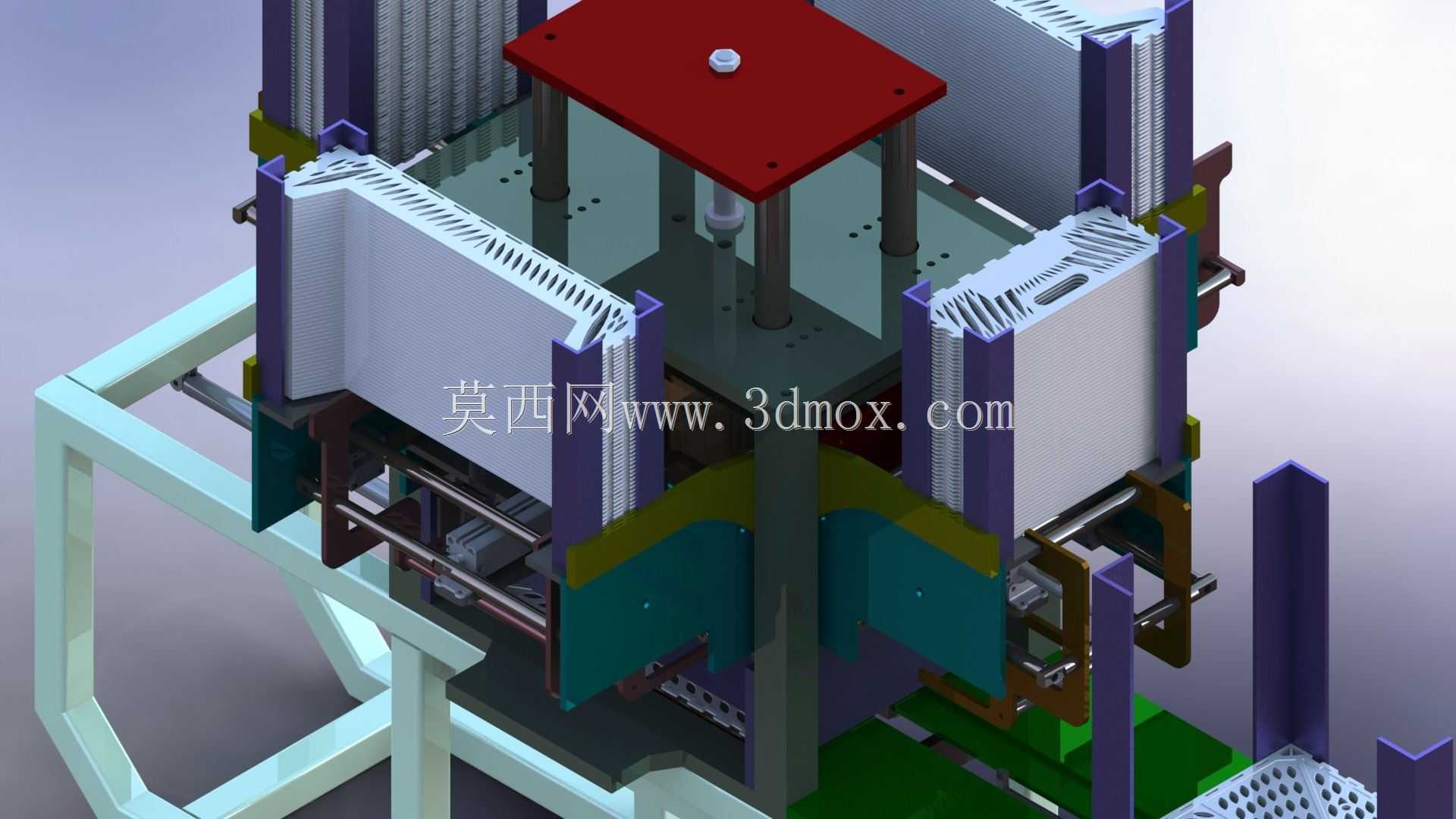

　　料仓下方配置了分料取料机构，采用真空吸盘配合直线导轨滑台实现单件取料，每次动作只从料仓底部取出单个盒体，避免薄壁塑料件粘连导致的多取故障，取料后的盒体被放置到中间的输送载具上，载具带有定位凸台，能精准卡住盒体的边缘位置，保证输送过程中盒体不会偏移。中间工位设置了压合装配结构，采用四柱导向的压合平台，压合头的压力通过调压阀控制，可根据不同壁厚的塑料盒调整压合力大小，避免压力过大压裂薄壁盒体，或是压力过小导致卡扣扣合不到位的问题，压合行程设置了硬限位保护，防止误操作时压合头超程损坏机构。出料端设置了成品导槽，组装完成的水果盒会顺着导槽滑落到下一工位的输送线上，不需要人工额外取料。

　　设计过程中针对薄壁塑料件易变形的特性做了专门优化，所有与盒体接触的部位都采用了软质硅胶材质，避免硬接触刮花透明盒体的表面，影响成品外观；气路全部布置在机架内部的线槽中，外部看不到裸露的气管，既避免车间清洁时水、杂物进入气路造成故障，也让设备整体外观更整洁；传动部位全部设置了透明亚克力防护罩，既可以观察机构运行状态，也能防止操作人员误触运动部件造成安全事故。设备的驱动全部采用气动元件配合常规直线传动部件，没有复杂的专用定制零件，后期维护时配件采购方便，普通的机修人员经过简单培训即可完成日常保养和故障排查，不需要厂家专门上门维护，能降低设备全生命周期的使用成本。在实际产线对接时，设备的入料高度可根据前端流水线的高度做小幅调整，出料端的导槽角度也可根据后端设备的位置调整，适配不同布局的包装车间产线，不需要对现有车间布局做大规模改动即可快速上线投产。
