三角框架式工业过滤腔室结构设计

　　该结构为工业过滤系统配套的腔室承载框架，主要应用于粉体输送、车间通风除尘、小型工艺流体预处理等场景，作为过滤元件的安装承载基体使用，适配圆形滤筒、过滤袋等常规过滤元件的安装需求。从实际使用场景来看，这类三角构型的过滤腔架常被布置在空间受限的管段转角位置，相比常规方形或圆形过滤腔体，三角截面的结构可以更好贴合墙角、设备夹角等安装空间，减少冗余空间占用，同时斜向布置的支撑结构可以在不额外增加框架重量的前提下，提升整体抗形变能力，应对过滤过程中气流或流体冲击带来的载荷。

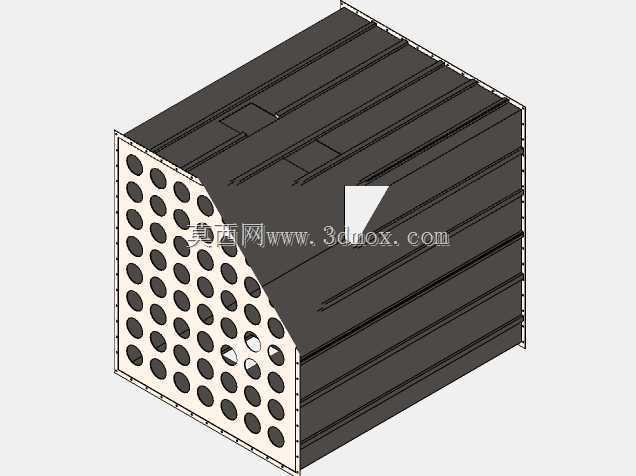

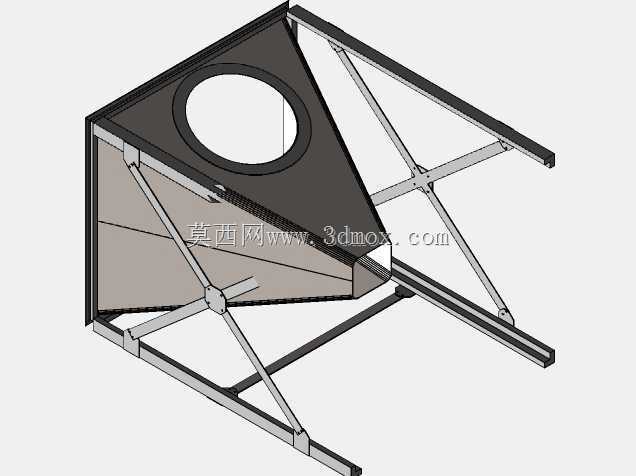

　　从功能特性上看，框架顶部预留的圆形法兰接口可直接对接上游输送管道，法兰端面预留的密封槽位可配合橡胶密封圈实现端面密封，避免输送介质泄漏；腔体侧面的斜向面板为过滤元件的安装维护面，日常更换滤材时可直接拆卸该侧面板完成操作，无需拆解整体框架。框架底部的两根平行导轨为安装导向结构，可适配抽拉式滤篮的滑动安装，滤篮装入后可通过导轨端部的卡扣实现定位，避免运行过程中滤篮移位。支撑结构采用交叉斜撑设计，所有斜撑与主框架的连接位置均采用角码加固，焊接位置做了倒角处理避免应力集中，在承受1500Pa的风压载荷下，框架整体形变量可控制在0.2mm以内，满足常规中低压过滤场景的强度要求。

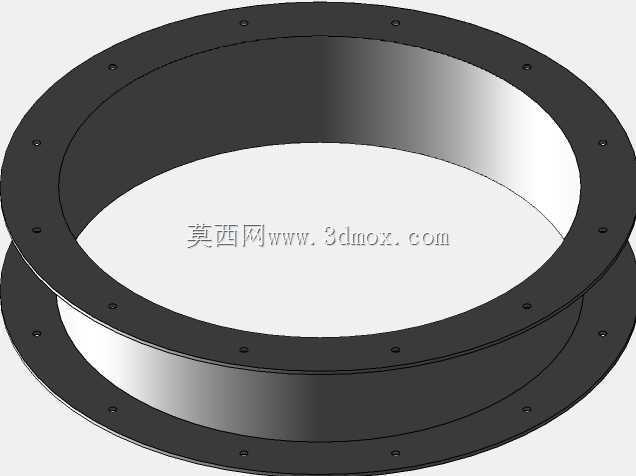

　　设计过程中优先考虑了安装边界的适配性，整体框架的外接矩形尺寸控制在800mm×600mm×500mm范围内，可直接嵌入常规工业通风管道的标准安装段，无需额外制作变径接头；框架所有型材均采用20mm×20mm的标准方管，型材壁厚1.5mm，兼顾结构强度与材料成本，所有外露棱边均做了R3圆角处理，避免安装维护过程中划伤操作人员。顶部圆形接口的内径为300mm，适配DN300标准管道的法兰连接尺寸，接口法兰的螺栓孔位按照PN10压力等级的标准排布，可直接与同规格的管道法兰配对安装。底部导轨的间距为450mm，适配市面上多数标准抽拉式滤篮的安装尺寸，无需额外定制导轨配件。

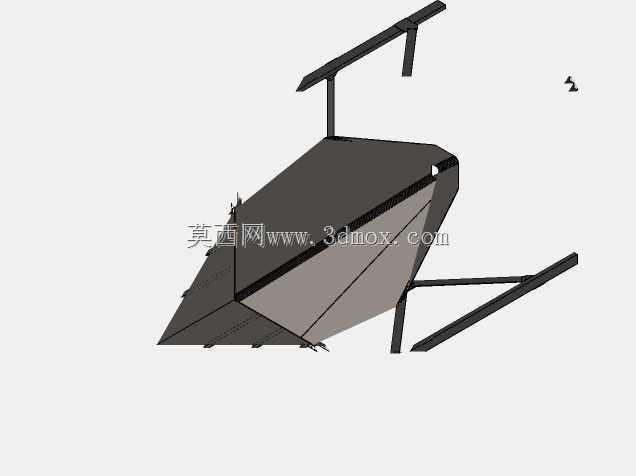

　　从结构受力角度分析，三角构型的腔体本身具备更好的结构稳定性，相比方形腔体，三角截面的侧壁在承受内部正压或负压时，应力分布更均匀，不会出现方形腔体直角位置的应力集中问题，因此可以在相同壁厚条件下承受更高的工作压力。交叉斜撑的布置位置经过受力仿真优化，每根斜撑均对应框架受力的薄弱点，在气流冲击方向上形成多道传力路径，将局部载荷分散到整个框架结构上，避免局部载荷过大导致型材变形。框架的安装脚位预留了四个直径12mm的安装孔，可通过M10膨胀螺栓直接固定在墙面或设备基座上，安装孔位做了长圆孔设计，允许安装过程中存在±5mm的位置偏差，降低现场安装的对位难度。

　　在实际选型适配时，该结构可根据使用场景调整材质，普通通风除尘场景可采用Q235碳钢材质做喷塑处理，有腐蚀性介质的场景可更换为304不锈钢材质，框架的接口尺寸、支撑间距也可根据实际配套的滤材尺寸做参数化调整，建模过程中所有特征均采用参数化驱动，修改对应尺寸参数即可快速生成不同规格的衍生结构，无需重新绘制整体框架。
