带六角安装孔异形切刀刀片结构设计

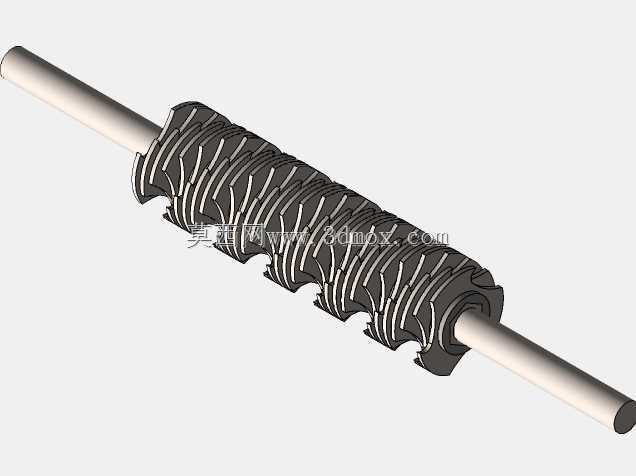

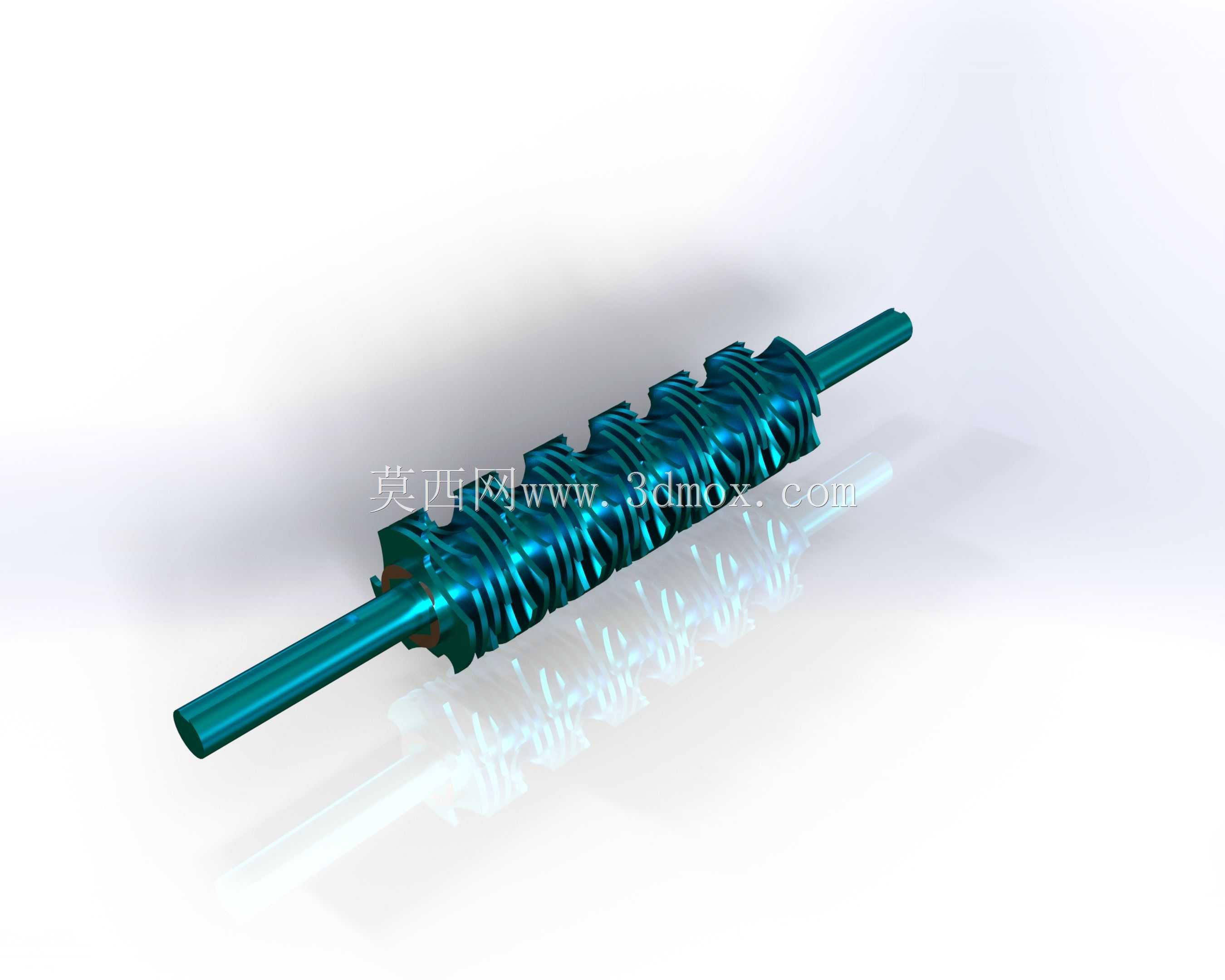

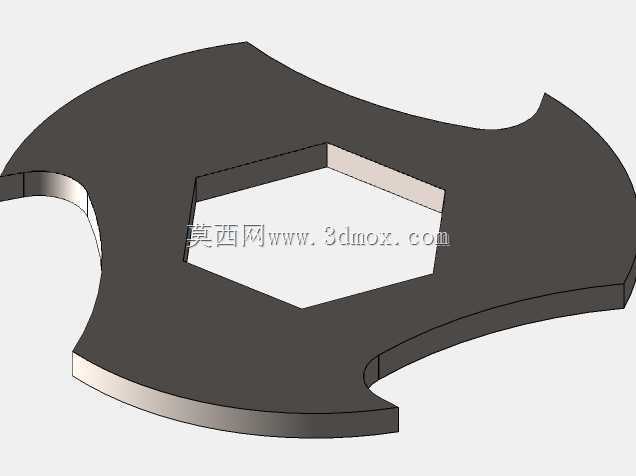

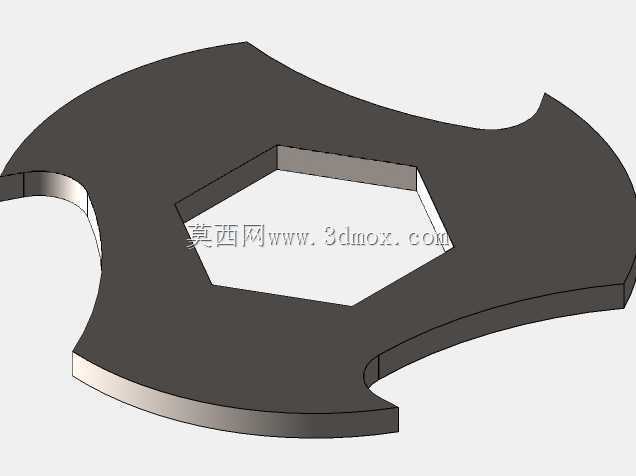

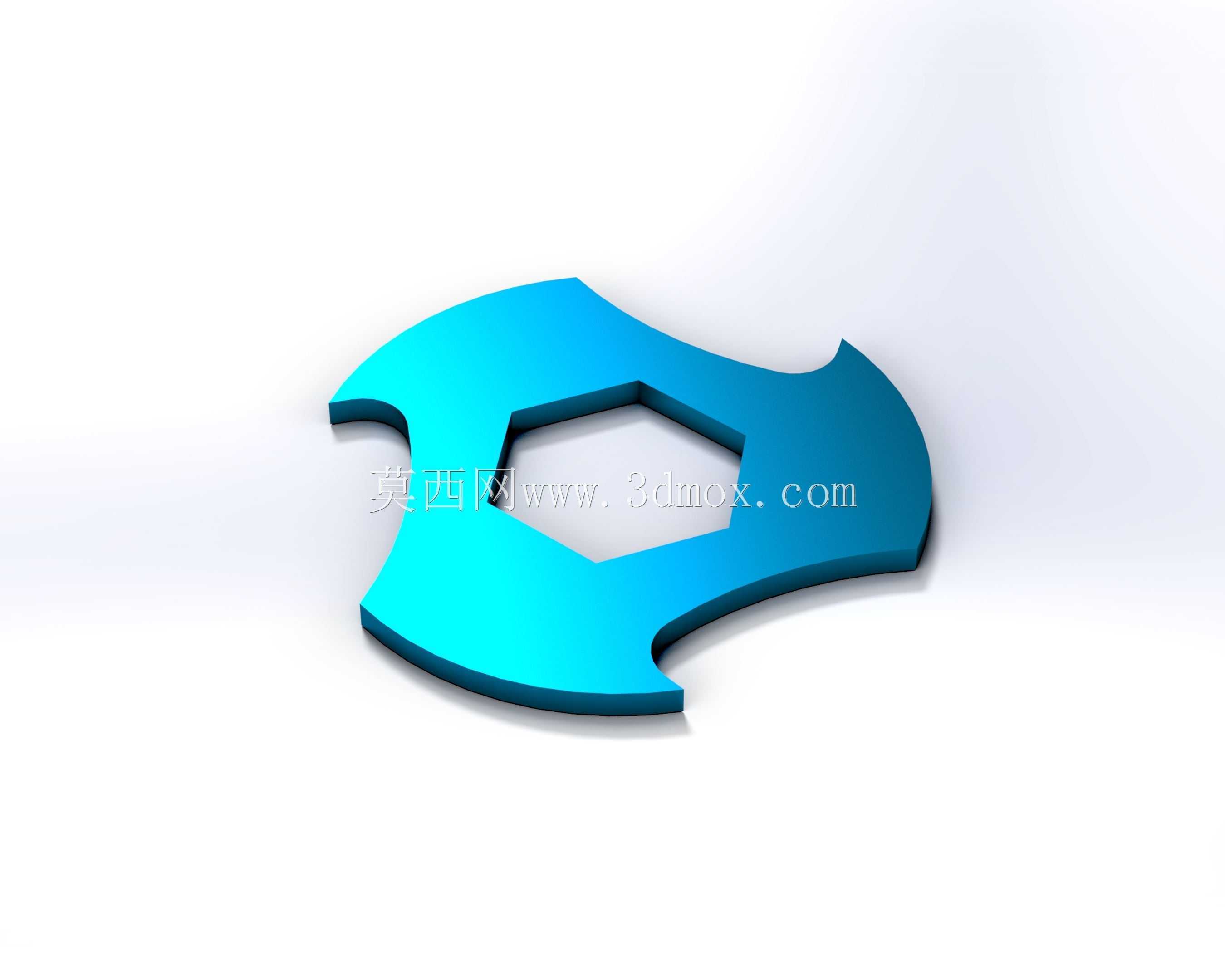

　　在自动化裁切、线材剪切、薄材冲切这类连续作业的工位上，这类带六角安装孔的异形切刀刀片是直接决定裁切断面质量与连续作业稳定性的核心执行零件，很多设备调试阶段出现的毛边、崩口、裁切移位问题，追根溯源往往是刀片的安装定位结构、刃口轮廓设计没有匹配工位的实际作业工况。从实际落地的设计逻辑来看，这款刀片没有采用常规圆形安装孔的方案，而是直接在基体中心加工出贯通的正六角形孔，这个设计的核心考量是消除刀片与传动轴之间的周向转动间隙——常规平键连接或者圆孔顶丝固定的方案，在高频次冲击裁切的工况下，很容易因为反复的冲击载荷出现键槽磨损、顶丝松动的问题，导致刀片转角偏移，裁切位置出现累计误差，而六角孔的配合方式可以让传动轴直接传递扭矩，配合面的接触面积更大，载荷分布更均匀，不需要额外的键槽加工，也能避免应力集中在键槽位置导致的刀片基体开裂问题。

　　从外形轮廓来看，这款刀片的外轮廓不是规则的圆形或者矩形，而是根据实际裁切轨迹设计的三段式异形刃口，两个对称的内凹弧形刃口负责完成线材或者薄带材的滑切动作，外凸的弧形边缘则是在刀片回转过程中起到避让工位周边工装的作用，避免刀片旋转时和送料导轨、压料块发生干涉。设计这类异形刃口的时候，需要重点核算刃口每一段的滑切角，不能让刃口以垂直冲击的方式接触被裁切材料，否则很容易出现刃口崩缺，尤其是裁切0.5mm以下的铜箔、铝带或者绝缘纸这类软质材料时，滑切角控制在15度到22度之间，既能保证裁切时材料被顺利切断，不会出现拉扯变形，也能让刃口的磨损速度控制在合理范围内，延长单次修磨的使用周期。

　　从安装边界的尺寸适配来看，这类刀片的厚度通常根据裁切材料的硬度和厚度调整，常规薄材裁切场景下厚度在2mm到5mm之间，中心六角孔的对边尺寸需要和配套传动轴的六角头尺寸保持H7/h6的间隙配合，既保证安装时可以顺利套入，又不会因为间隙过大出现回转晃动。刃口部分的处理需要区分粗切和精切场景，粗切工位的刃口可以留0.1mm左右的刃带，提升刃口的抗冲击性能，减少崩口概率；精切工位的刃口则需要在热处理后做精磨处理，刃口粗糙度控制在Ra0.8以下，保证裁切断面光滑无毛刺。基体的材料选择上，连续作业的高速裁切工位通常选用高速钢或者合金工具钢，热处理后的硬度控制在HRC58到HRC62之间，硬度过高会导致刀片韧性不足，遇到硬质点容易崩裂，硬度过低则会让刃口快速磨损，需要频繁停机换刀。

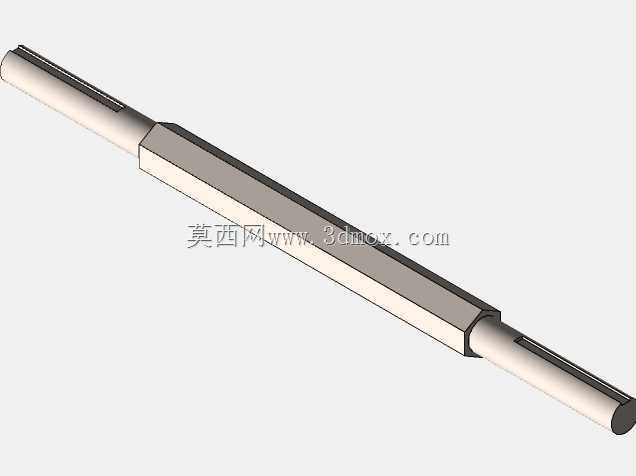

　　在实际设备适配过程中，这类刀片的安装端面需要和传动轴的轴肩端面保持垂直，端面跳动量控制在0.02mm以内，否则刀片旋转时会出现偏摆，导致裁切深度不一致，部分位置切不断材料，部分位置则会因为切入过深碰到下方的砧板，造成刃口损坏。设计阶段还要核算刀片的动平衡，因为这类异形结构的质心不在回转中心上，如果转速超过300转/分钟，就需要在基体对应位置做去重处理，避免高速旋转时产生振动，影响设备的整体稳定性，也会加剧轴承的磨损。很多现场调试的案例里，更换这类刀片后出现的设备振动、裁切噪音大的问题，往往就是忽略了动平衡校验，只做了静平衡处理，在高转速工况下不平衡量被放大导致的。

　　另外，这类刀片的刃口轮廓不是固定不变的，需要根据实际裁切的材料特性调整弧度：裁切圆形线材的时候，内凹刃口的弧度要和线材的外径匹配，让刃口接触线材时形成环向的剪切力，避免线材被挤压变形；裁切片状材料的时候，内凹刃口的弧度要更平缓，保证刃口和材料接触时是线接触逐步滑切，而不是点接触冲击。刀片的非刃口边缘都做了小倒角处理，避免安装时划伤操作人员，也能减少应力集中，避免热处理过程中在尖角位置出现淬火裂纹。从长期使用的维护角度，这类刀片的设计预留了多次修磨的余量，每次修磨只需要沿着刃口的原有轮廓磨去磨损层，不需要改变整体外形尺寸，保证修磨后仍然可以和原有工位的安装尺寸、裁切轨迹匹配，降低备件的更换成本。
