双法兰支撑式流体换向壳体结构

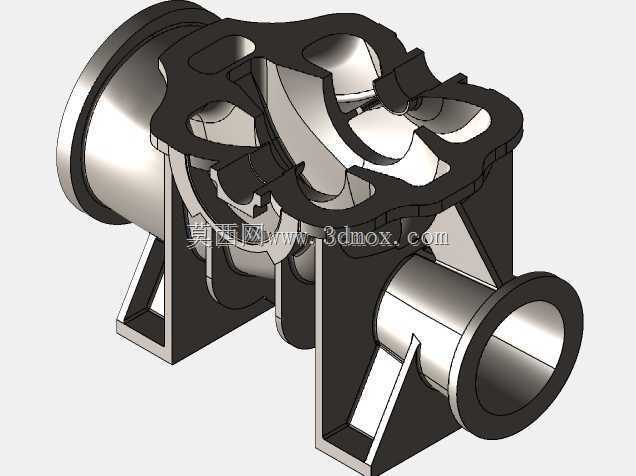

　　该结构件属于流体管路系统中的核心承载壳体，两端设置同轴法兰接口，可直接对接工艺管线中的泵出口、换热设备入口或阀组转接段，在化工流体输送、中小型动力单元冷却回路、车间集中供气供水支线中都能见到同类构型。壳体内部做了平滑变径流道设计，介质从一侧法兰进入后，经由中部扩压腔完成流向分配，再从另一侧法兰送出，流道转折处全部采用大圆角过渡，避免直角台阶造成的局部涡流与压损，也减少含微小颗粒介质长期冲刷带来的壁面磨蚀。外部轮廓并非规则圆筒，中部腔体按照内部流道的最大包络面做随形加厚，既给铸造拔模留出足够斜度，也让承压壁厚分布更均匀，不会出现局部薄区在压力循环下产生疲劳裂纹。底部两侧伸出三角筋板支撑脚，支撑脚底面加工成共面安装基准，

　　可直接架设在型钢机架或者混凝土设备基础的预埋垫板上，支撑筋从法兰根部一直延伸到腔体下沿，把管路轴向载荷、介质脉动产生的径向弯矩直接传递到基础，不需要额外加装复杂的管托。建模过程中先梳理两端法兰的对接边界：法兰端面预留密封面宽度，螺栓孔分布圆按照常规管路压力等级匹配，法兰颈位置做加厚过渡，降低螺栓预紧时端面变形对密封性能的影响。中部腔体先构建内部流道曲面，再向外偏移出均匀壁厚，外部异形轮廓结合铸造工艺要求，在所有壁面交接位置设置铸造圆角，避免应力集中同时方便熔融金属充型。侧向的异形开口为检修与内部清理预留操作空间，开口周边设计凸起的连接法兰边，可配套装配密封端盖，日常维护时不用拆解两端主管路就能打开腔体检查流道磨损、清理积存杂质。

　　安装边界上，两端法兰的轴向间距决定了管路预装时的预留直管段长度，底部支撑脚的跨距要和现场机架横梁间距匹配，地脚开孔位置预留调节余量，补偿管路安装时的小范围同轴度偏差。结构受力层面，内部介质压力作用在腔体内壁会产生把两端法兰向外推的轴向力，这部分力一部分通过相连管线的约束平衡，另一部分由底部支撑结构承担，因此三角筋板的厚度和腔体连接处的圆角半径都经过受力校核，保证在额定工作压力下支撑脚不会出现侧向翘曲。流道内壁的曲面连续性在建模时做了曲率检查，没有局部凹陷或者突变台阶，介质流动时的沿程阻力更低，也不容易在滞流区堆积杂质。外部非加工面保留铸造毛坯形态，仅法兰密封面、支撑脚底面、侧开法兰结合面做后续机加工，既控制加工成本，

　　也保证各配合面的形位公差。这类壳体在选型适配时，可根据输送介质的腐蚀性调整材质，普通水系统选用铸铁即可，弱腐蚀工况可换铸钢或者不锈钢，三维结构里的壁厚、筋板尺寸都可以随压力等级参数化调整，直接对接工程出图与工艺编制流程。
