轮式移动作业小车自动化执行机构

项目分类:自动化设备 发布时间:2024-09-15 ID:772295
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构
  • 轮式移动作业小车自动化执行机构

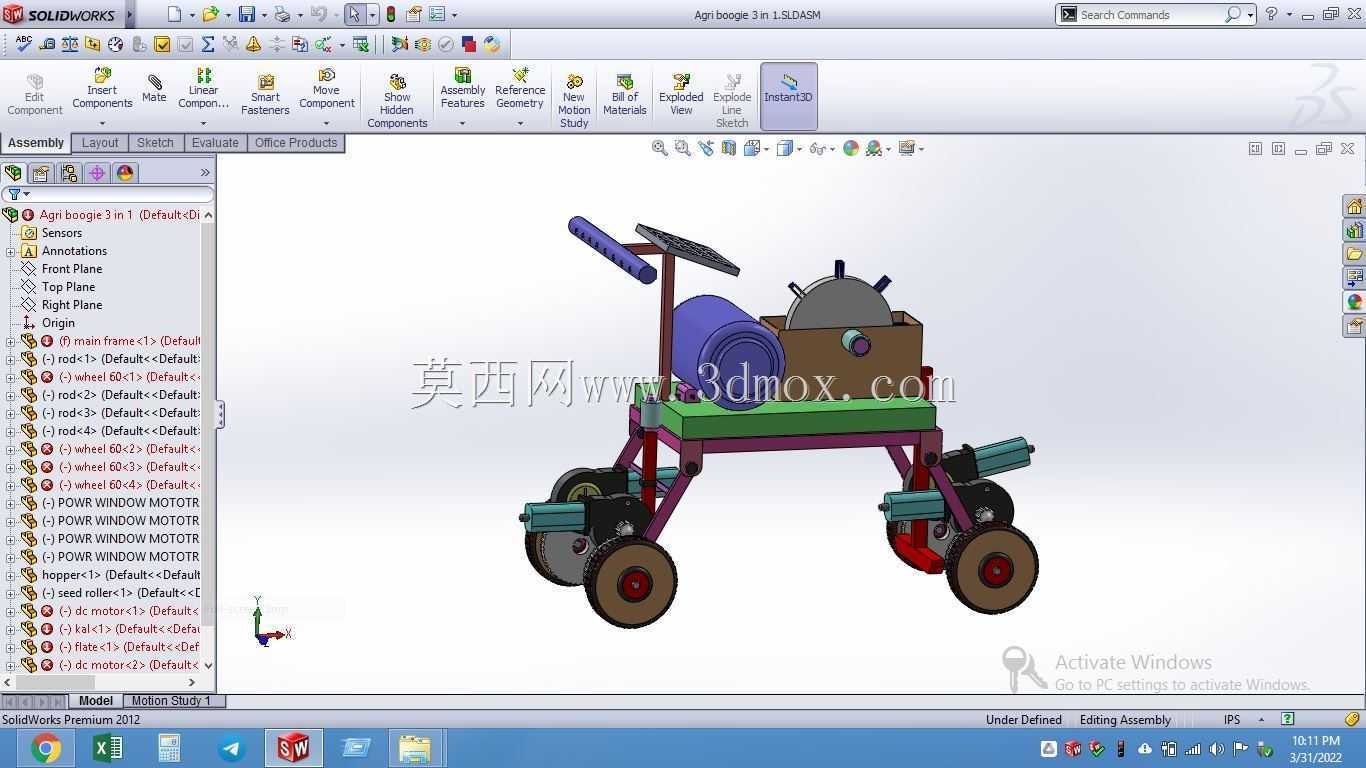

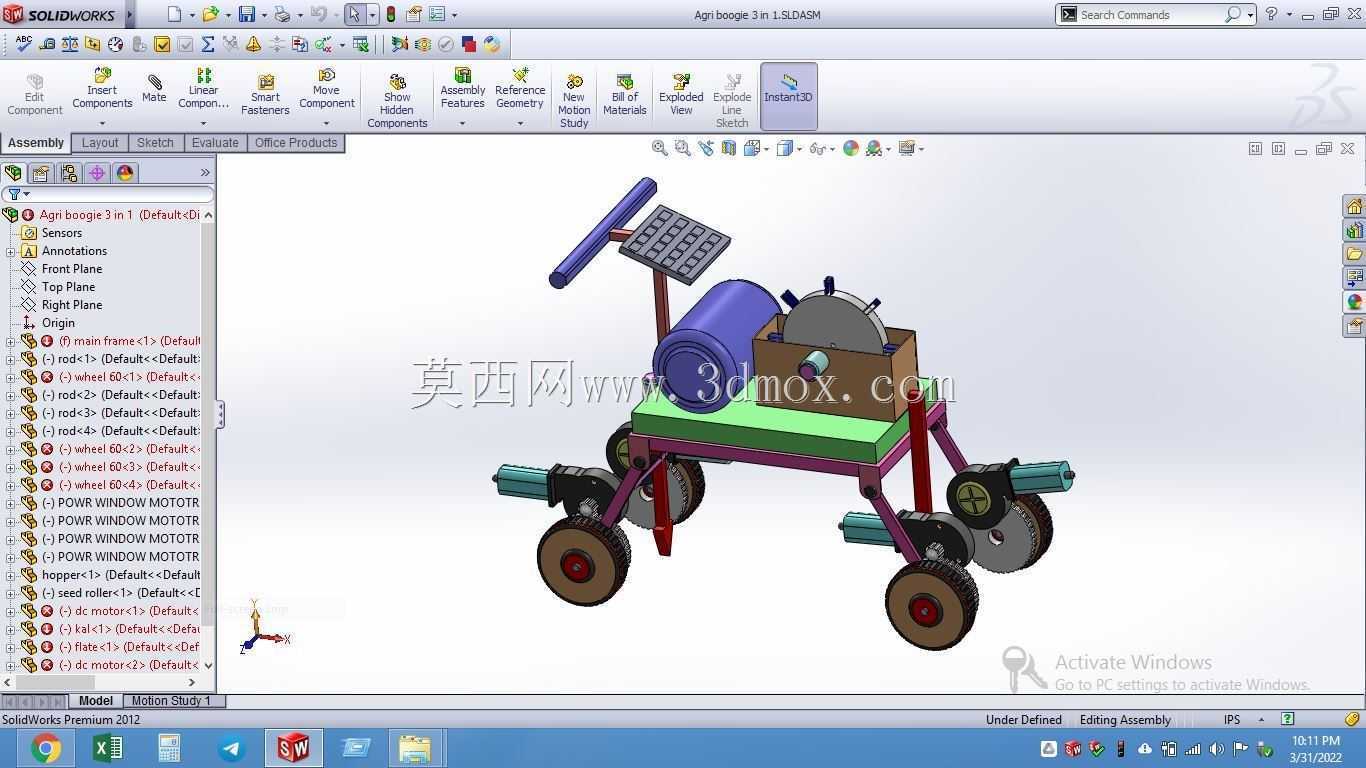

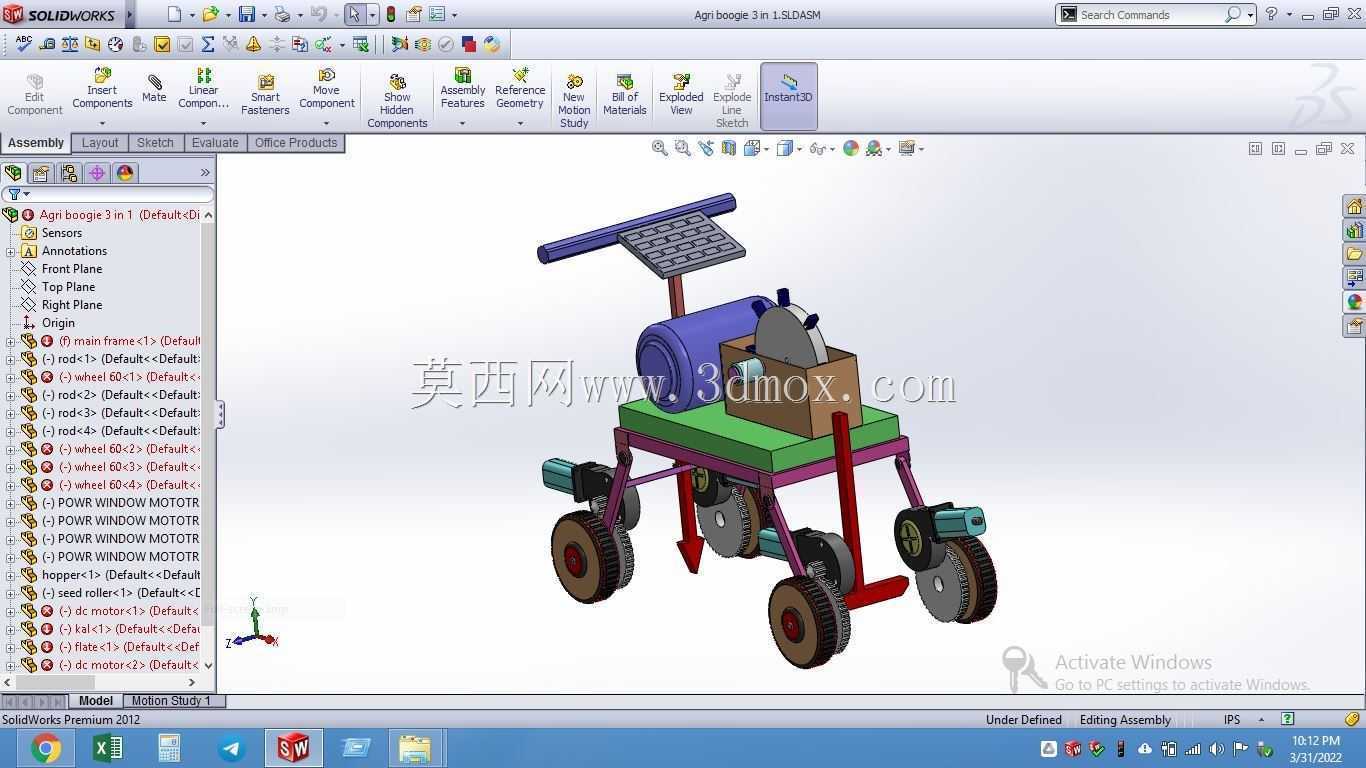

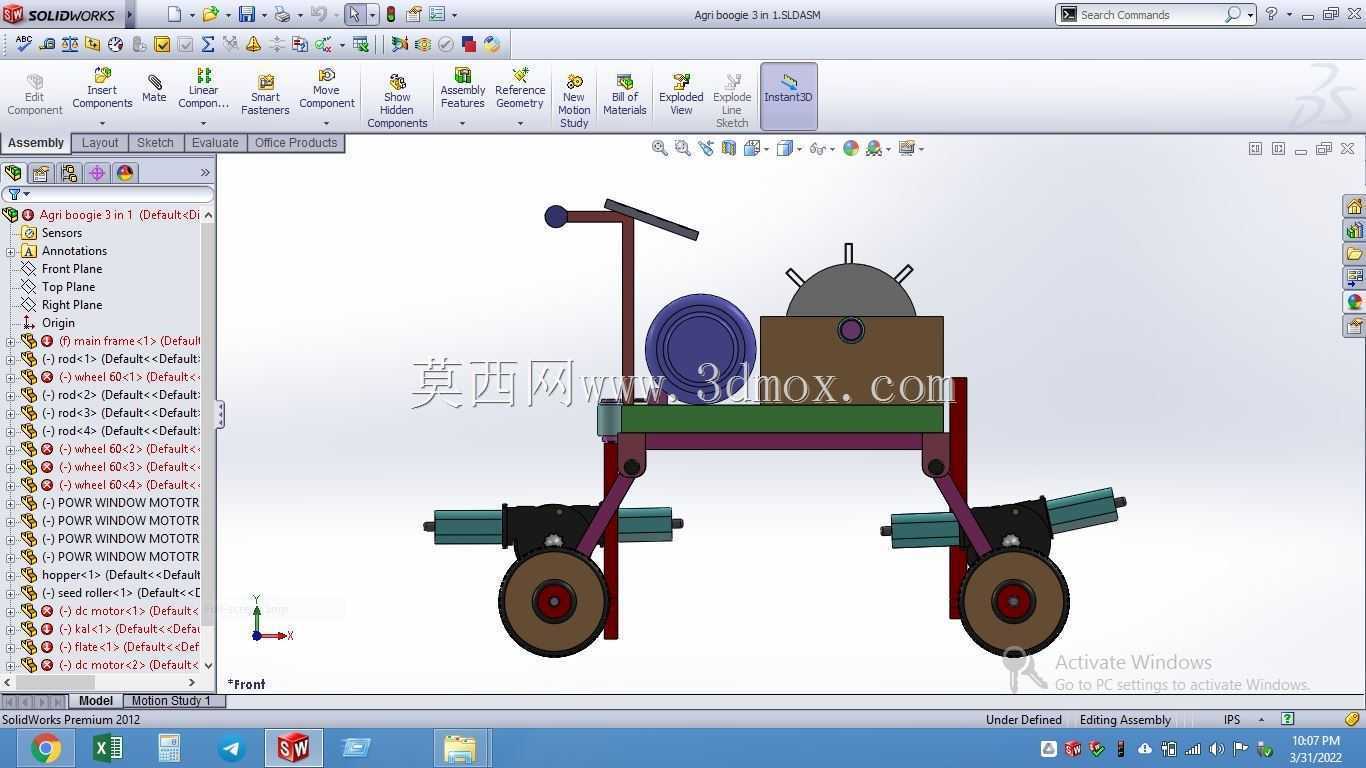

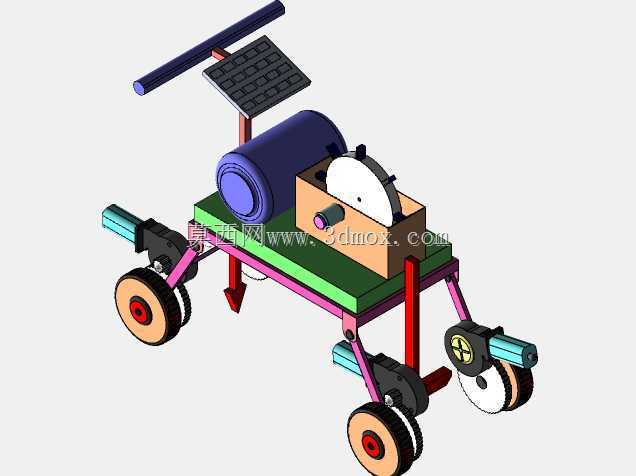

  这套轮式移动作业装置的结构方案,面向厂区内部短距离转运配合定点作业的场景搭建,整体采用四轮行走底盘作为承载基础,底盘上方分层布置动力元件、执行工位与操作扶手,可在平整硬化车间地面、仓储通道内完成低速移动与工位停靠作业。

  从实际落地用途来看,该装置可适配小型厂区内的物料短途转运、地面点位标记、轻型工装搭载等需求:底盘中部预留的承载平台可放置小型工件或作业工具,前端向下伸出的尖状执行件可在停靠后完成地面划线、点位冲标或浅表层穿刺作业,扶手位置集成操控面板,作业人员推行至指定点位后即可触发执行动作,无需额外配置大型专用作业车辆,在小批量、多点位的车间辅助作业场景中灵活性较强。

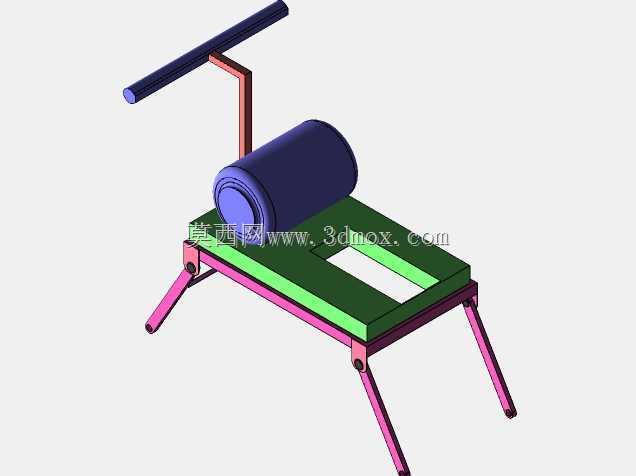

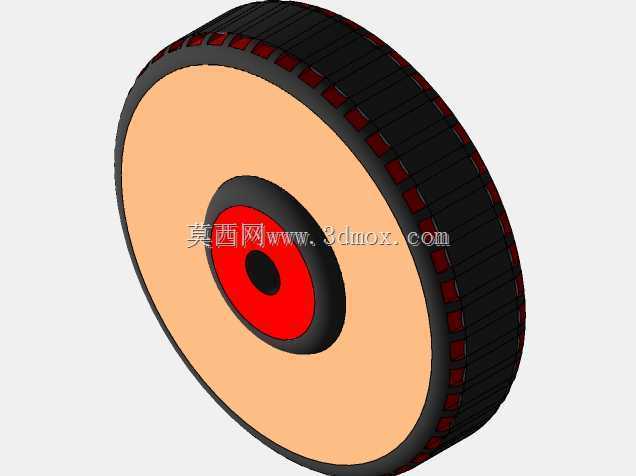

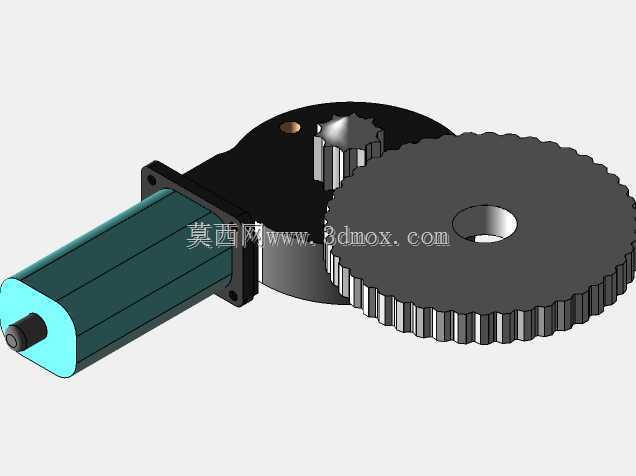

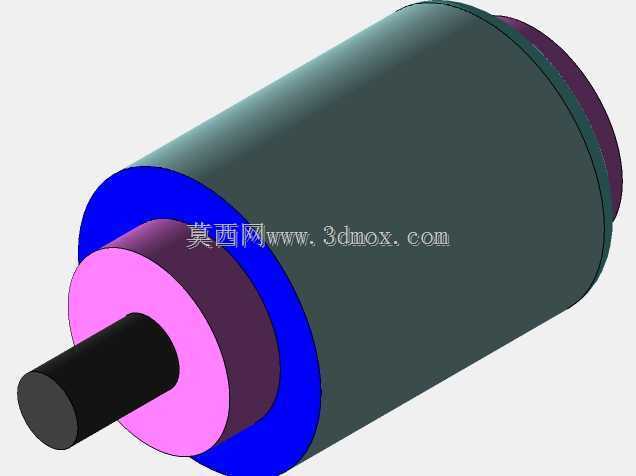

  结构设计层面,行走部分采用左右对称的四轮布局,后轮为承载驱动轮、前轮兼顾转向支撑,轮体选用带防滑纹路的橡胶材质,在水泥、环氧地坪表面均可获得足够附着力,底盘架采用型钢焊接成型的框架结构,既控制整体自重,又能保证上部载荷传递的刚性,避免作业时底盘出现挠曲变形。上部动力单元采用卧式布置的动力机组,通过支架固定在底盘上层框架,机组输出端连接传动组件,将动力传递至行走轮与前端执行机构,动力机组外侧设置防护壳体,避免车间粉尘、飞溅碎屑直接接触运转部件。操控扶手横向布置在装置最顶端,扶手面板上排布操作按钮与状态标识,人员站立推行时手部可自然搭放在扶手区域,操作按键的触达距离符合人体作业姿态,长时间移动作业不易产生操作疲劳。

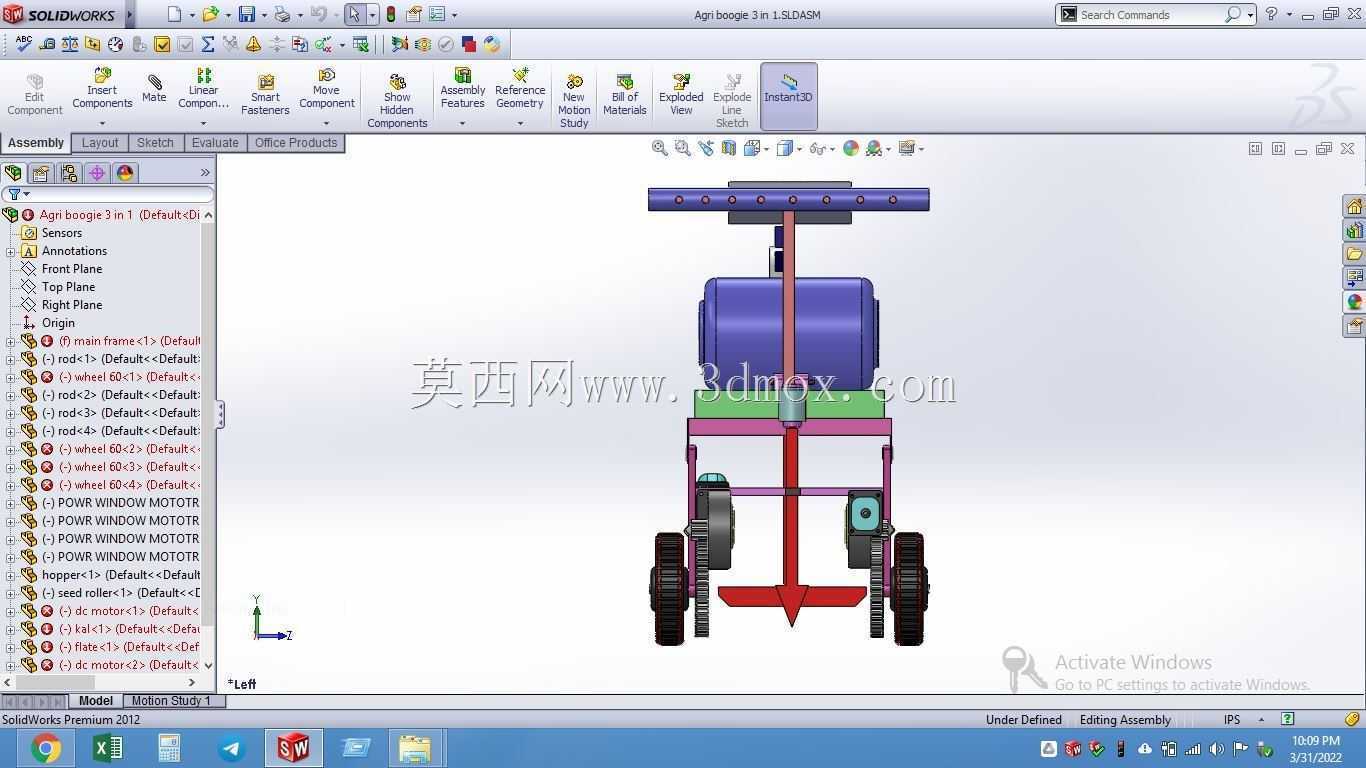

  设计过程中优先考虑了作业边界与安装兼容性:底盘的轮距设定兼顾通道通行能力与停靠稳定性,整体宽度可适配车间常规1.2米宽的人行通道,转向时的最小转弯半径控制在较小范围,在设备间隙、货架巷道内也可完成调头操作。前端执行件采用可拆换设计,尖状工作头通过法兰与升降导向杆连接,可根据作业需求更换为标记头、清扫头或小型夹持工装,导向杆沿底盘中部的垂直导轨做直线升降动作,导轨两侧设置限位挡块,限制执行件的上下行程,避免超程碰撞底盘或地面。底盘框架上预留了多处标准安装孔位,后续加装传感器、储料盒、警示组件时无需二次钻孔破坏主结构,动力机组的安装支架采用长腰孔固定,可兼容不同外形尺寸的同功率动力元件,维护更换时对位调整便捷。

  从受力路径来看,上部动力机组与作业载荷的重量通过四根竖向支撑立柱直接传递到底盘主框架,再由主框架分散到四个轮轴位置,执行机构下压作业时的反作用力通过垂直导轨传导至底盘中部横梁,不会让扶手区域承受额外载荷,推行时仅需把控方向,无需承担作业反力。装置的电气走线沿框架内侧的线槽布置,操控面板的线缆从扶手内部空心管下穿至底盘侧方的控制盒,外部无裸露长线,移动过程中不会出现线缆勾挂周边设备的问题。

  针对车间实际使用的细节,轮组的安装支座设置了简易减震垫,经过地面接缝、小坡度门槛时可缓冲冲击,保护上部动力元件的运转精度;底盘后端设置有小型拖钩接口,多台装置转场时可串联拖行;执行机构的下压动作设置有机械锁止位,移动行进时可将执行件抬升至最高位置并锁止,避免尖头剐蹭地面。整套结构没有复杂的专用定制件,大部分型材、轮组、紧固件都采用工业通用标准件,加工装配难度低,后期维护更换配件的采购周期短,非常适合中小车间作为低成本自动化辅助作业装备使用,结构建模时完整还原了装配约束关系,各运动部件的行程、干涉间隙都经过校核,可直接作为同类移动作业小车的设计参考基底,在此框架上拓展不同作业属具即可快速衍生出适配不同工序的专用移动设备。
