无人机挂载式多齿联动微型夹持爪

　　这套夹持机构的开发初衷，是解决小型多旋翼无人机在低空作业场景下的轻量物件拾取与投放需求，常见的应用场景包括农林田间的小型样本采集、物流末端的轻包裹投递、电力巡检线路上的小件工具递送，以及应急搜救场景下的小物资抛投。传统无人机下方多采用单自由度两指夹爪，在夹持外形不规则、质地偏软或者多件零散物件时，很容易出现单侧滑脱、夹持力分布不均的问题，这套多爪指联动结构正是针对这类痛点做的结构优化。

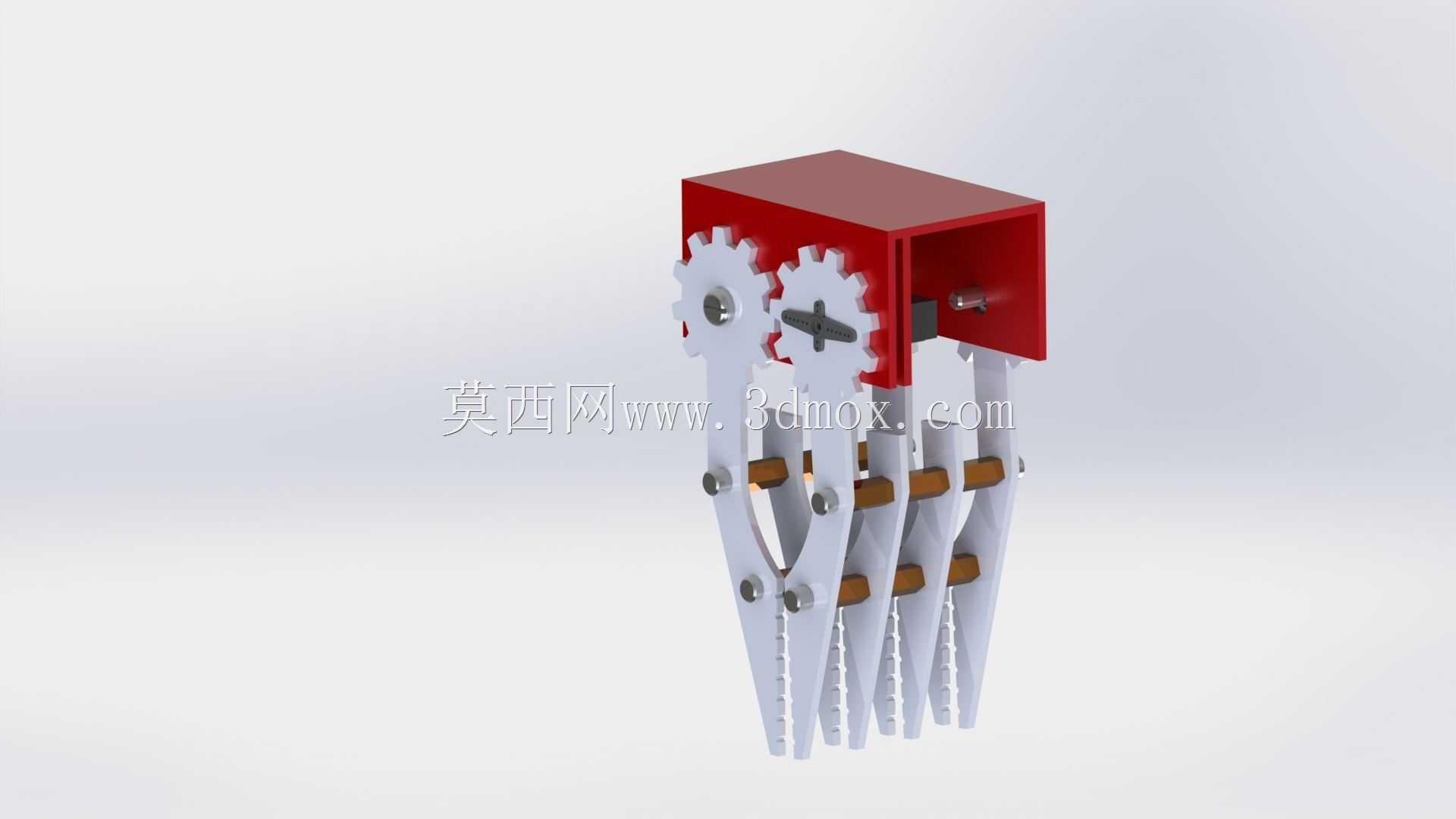

　　从传动逻辑来看，机构顶部的红色安装基座内部预留了驱动元件的安装空间，基座侧端伸出的驱动轴直接和主动齿轮固连，主动齿轮和相邻的从动齿轮做外啮合传动，两个齿轮分别和两侧的摆臂爪指做刚性连接，当驱动轴输出旋转扭矩时，一对啮合齿轮会带动左右两组爪指做同步对向摆动，不需要额外布置同步连杆或者多组舵机，就可以保证所有爪指的开合角度完全一致，不会出现单侧爪指动作滞后的情况。沿着夹持方向一共布置了四组平行的爪指单元，每一组爪指都采用交叉剪式的连杆布局，相邻爪指之间用横向的铰接销轴做串联，当最上端的齿轮摆臂带动第一组爪指收拢时，铰接的连杆会同步拉动后续所有爪指同步完成闭合动作，整个传动链的动力传递路径非常短，传动间隙可以控制在很小的范围内。

　　爪指的外形做了细长渐缩的设计，从靠近基座的铰接端往指尖方向，爪指的厚度逐步收窄，指尖位置做了尖点造型，一方面可以在收拢时让相邻爪指的指尖完全贴合，不留多余缝隙，避免细小物件从指缝漏出；另一方面细长的指体可以伸入到缝隙、枝叶间隙或者包装的镂空位置，完成普通宽指夹爪无法实现的探入拾取动作。每根爪指的内侧接触面都预留了均匀分布的铰接点位，现场使用时可以根据被夹持物件的外形，在铰接轴上套入硅胶垫、橡胶防滑套或者柔性刷毛，针对易碎的玻璃样本可以换用软质缓冲垫，针对表面光滑的塑料件可以换用带防滑纹路的摩擦垫，不需要改动主体结构就可以适配不同的被夹持物料。

　　安装边界部分，顶部的红色基座采用槽型折弯结构，两侧的立板刚好可以夹住无人机下方的挂载横梁，立板上预留的两个安装孔可以直接穿入锁紧螺丝，和无人机的飞控挂载架做刚性固定，基座的内部空腔尺寸刚好可以容纳一枚微型舵机或者小型直流减速电机，不需要额外外置驱动盒，整体的挂载凸出高度控制在很低的水平，不会过度抬升无人机的整体重心，能大幅减少夹持作业时带来的飞行姿态扰动。整套机构的所有铰接点都采用同轴销轴定位，装配时只需要将所有连杆的孔位对齐后穿入销轴，两端用卡簧限位即可完成组装，没有复杂的异形配合面，后期维护时如果某一根爪指出现变形损坏，只需要拆开对应位置的销轴就可以单独更换零件，不需要将整个夹持机构完全拆解。

　　在实际作业逻辑上，无人机飞抵目标物件上方后，先保持悬停位置，驱动机构带动所有爪指同步张开，飞手操控无人机缓慢下降，让张开的爪指罩住目标物件，随后驱动元件反向转动，通过齿轮带动剪式连杆同步收拢，多根爪指会从四周同时贴合物件表面，形成多点包覆的夹持状态，相比于两指夹爪的两点夹持，多点接触的受力分布更均匀，即使无人机在低空出现小幅的气流晃动，物件也不会轻易松脱。当飞抵投放位置后，驱动元件再次带动爪指张开，物件就可以靠自重顺利脱离。整套结构没有采用复杂的传感元件，依靠齿轮和连杆的硬同步特性保证动作一致性，整体重量轻、负载自重比高，非常适配小型无人机的载重限制，在低空轻量作业场景下有很强的实用价值。
