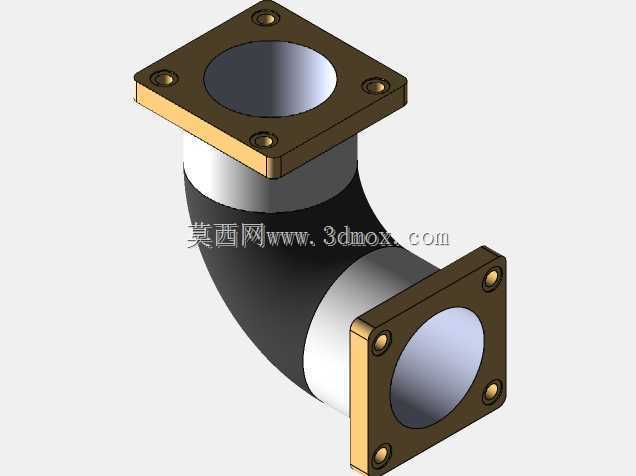

带方法兰90度弯管流体转向接头

　　在流体输送管路的现场布设中，经常会遇到两段轴线垂直、且对接端面均为方形安装法兰的工况，这类位置如果直接采购标准弯头，往往会遇到法兰形式不匹配、安装孔位对不上、现场额外焊接转接段带来应力集中的问题，这款两端带方形安装法兰的90度弯管接头，就是针对这类垂直转向管路场景做的结构化设计，把弯管本体和两端连接法兰做成一体化装配结构，省去现场拼焊转接的工序，也能保证两段对接管路的同轴度和密封面平行度。

　　从实际使用场景来看，这类弯接头常见于车间压缩空气管路的转角布设、小型液压站的油路转向、通风除尘系统的风道90度改向，还有部分小型水处理设备里的管路接驳位置。两端的方形法兰相比圆形法兰，在小通径管路里安装对位更方便：四个角的安装螺栓孔呈对称分布，现场装配时不需要反复转动法兰找孔位，方形的法兰外缘还可以直接贴靠在设备箱体的预留安装面上，靠四个螺栓就能把整个弯头牢牢固定在设备壁板上，不需要额外做管路支架承托弯头重量，这对空间紧凑的设备内部管路布局来说非常实用。

　　整个结构的设计思路从安装边界倒推：首先确定两端法兰的对接面分别朝向两个垂直方向，一端法兰面沿竖直方向布置，用来对接上方竖直下来的管路，另一端法兰面沿水平方向布置，用来对接侧面水平延伸的管路，两个法兰的中心轴线刚好呈90度正交。法兰本体做了加厚处理，法兰面上的四个螺栓沉孔分布在方形法兰的四个角区域，螺栓装入后头部不会突出法兰端面，保证法兰和对接面可以完全贴合，不会出现螺栓干涉导致密封面压不紧的情况。

　　中间的弯管段采用平滑的90度圆弧过渡，没有直角折角，流体在转向的时候不会在拐角处形成剧烈的涡流区，既能降低管路内部的压力损失，也能减少含尘气流或者带杂质液体在拐角处的积留、堵塞风险。弯管的壁厚按照常规低压流体输送的工况选取，内壁做光滑过渡处理，流体经过转向时的流阻远小于直角焊接弯头。弯管和两端法兰的衔接位置做了台阶定位结构，法兰和弯管对接时可以直接靠台阶止口定位，不需要工装反复对齐轴线，装配后法兰端面和弯管轴线的垂直度可以得到保证，对接管路时不会出现别劲、密封面错位的问题。

　　从安装尺寸边界来看，方形法兰的边长要大于弯管的外径，四个螺栓孔的中心距留出足够的扳手操作空间，现场用普通开口扳手或者内六角扳手就可以完成螺栓锁紧，不需要特殊工具。弯头整体的外轮廓占用空间是两个方向的法兰外伸尺寸叠加，在设备初期布局管路的时候，只需要在转角位置预留出对应方形法兰的安装平面，以及法兰外侧留出扳手转动的操作空间，就可以完成安装，不需要给弯头额外预留过大的检修空间。两端法兰的密封面为平面结构，使用时可以根据输送介质的不同，在法兰和对接面之间加装橡胶垫片、石棉垫片或者金属密封垫，满足低压通风、输水或者中低压油路的密封要求。

　　建模过程中，弯管的圆弧段采用等径扫描特征生成，保证整个弯管段的通径全程一致，不会出现局部缩径影响流量的问题。两端法兰的特征完全对称，安装孔的位置做了关联约束，修改法兰边长、螺栓孔间距、弯管通径或者转弯半径的时候，整个装配体的相关特征会同步更新，不需要逐个修改草图。法兰和弯管的配合面设置了同轴和面重合约束，装配后不会出现特征错位，工程图导出时可以直接生成法兰安装孔的位置尺寸、弯管中心高、两端法兰端面的间距等关键安装参数，直接给现场安装或者机加工法兰零件使用。

　　这种一体化弯管接头的优势还在于通用性，只要对接设备的接口是匹配尺寸的方形法兰，就可以直接替换安装，不需要在现场对管路进行切割、焊接作业，尤其适合不允许明火作业的防爆车间、洁净车间内部的管路改装，装配效率比现场焊接弯头高出数倍，也避免了焊接带来的焊渣残留、焊缝锈蚀漏液的隐患。
