方管插接式牵引连接适配装置

　　这套方管插接式牵引适配结构，主要解决拖车、场内转运平板车、农用挂接设备与牵引主机之间方管接口尺寸不匹配、原有牵引座磨损旷量过大无法锁止的现场问题。在厂区物料转运、短途挂车接驳、小型工程拖挂作业场景里，牵引端的标准方管接口经常因为长期承受交变冲击载荷，出现管壁挤压变形、锁孔磨损失圆、对接后卡滞无法插拔的情况，现场作业人员往往只能临时切割焊接改管，既破坏原有车架的受力结构，焊接后的热影响区还容易在重载牵引时出现焊缝开裂，这套适配结构就是针对这类痛点做的过渡连接设计。

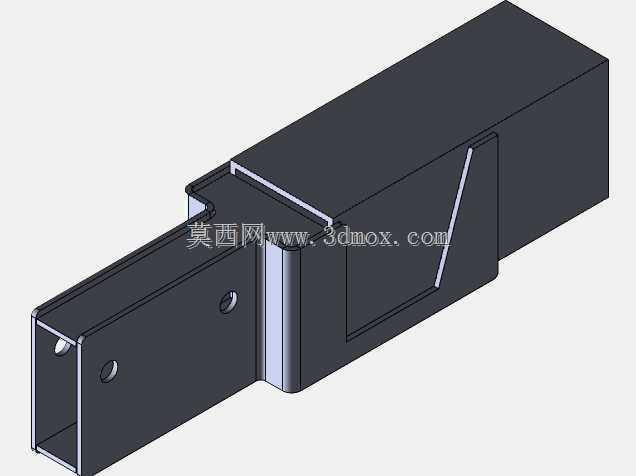

　　从结构布局来看，整体采用两段不同截面规格的矩形空心方管同轴套接的形式，大规格方管段作为外套承接端，内孔尺寸匹配牵引主机端较粗的标准牵引方梁，小规格方管段作为插入端，外轮廓尺寸适配挂车上原有磨损后尺寸收窄的牵引座内腔，两段方管的衔接位置做了整周的贴合焊接补强，衔接处外侧增设了折弯成型的加强护板，护板沿方管的棱边做折边包覆，避免套接位置在承受竖直方向颠簸载荷时出现焊缝直接受剪的情况。

　　插入端的方管侧壁上预留了两个同轴的圆形锁销孔，孔位中心距按照通用拖挂牵引销的标准间距设置，孔边做了沉台倒角处理，一方面方便锁销快速对孔插入，另一方面避免长期插拔过程中孔边被销体剪切出毛刺，导致销子卡滞无法取出。外套段的侧壁同样预留了对应的锁止孔位，当主机牵引方梁插入外套内腔到位后，横穿锁销即可完成轴向限位，防止牵引过程中适配装置从主机方梁上脱出。

　　设计过程中首先核对了两类常用牵引方管的截面边界，市面常见的小型拖挂牵引方管主流规格为2英寸与2.5英寸两种方截面，这套适配件的内外段分别对应两种规格的公称尺寸，单边配合间隙控制在1至1.5毫米之间，间隙过小会导致泥污进入后插管卡死，间隙过大则会在牵引起步、制动时产生过大的冲击噪音，加速销孔的磨损。外套段的端部开口位置做了扩口导向斜边，也就是模型上可见的斜切轮廓，现场对接时即使牵引车与挂车的同轴度存在少量偏差，方梁也能顺着斜边滑入内腔，不需要人员反复撬动对位，低温、雨天作业时的对接效率提升非常明显。

　　受力层面，牵引作业时的载荷主要沿方管轴向传递，起步牵引力、制动反向冲击力都通过锁销传递到管壁，方管的矩形截面本身在竖直、水平两个方向都具备足够的抗弯模量，不需要额外增加实心补强芯轴，空心结构在保证强度的同时控制了整体自重，单人即可完成搬运、插拔作业。衔接位置的加强护板除了包覆焊缝，还向两侧管段延伸了足够的搭接长度，把套接位置的应力集中点分散到更长的管体区域，避免应力峰值落在焊缝热影响区。

　　安装边界方面，使用时不需要对原有牵引车、挂车的牵引结构做任何切割焊接改动，只需要将外套段对准主机端牵引方梁插入到位，穿入主机原有锁销完成固定，再将挂车的牵引座对准小尺寸插入端推入，对齐销孔后挂车上原有锁销穿入即可完成整套连接，全程不需要动火作业，也不需要额外改装孔位。日常维护时可以定期将适配件拔出，清理内外管壁的泥污、锈迹，在配合面涂抹少量润滑脂，即可保证长期插拔顺畅，即使后续锁孔出现磨损，也可以直接更换这套适配件，不需要更换牵引主机或挂车上的昂贵原生牵引座，大幅降低拖挂设备的维护成本。结构上所有棱角都做了圆角过渡，没有突出的尖锐凸起，作业人员对位操作时不会被棱边划伤，外露的端面都做了封边处理，减少雨水灌入管腔造成内部锈蚀的概率，适配户外堆场、农田非铺装路面等多种作业环境。
