机器人腿部连杆支撑壳体结构设计

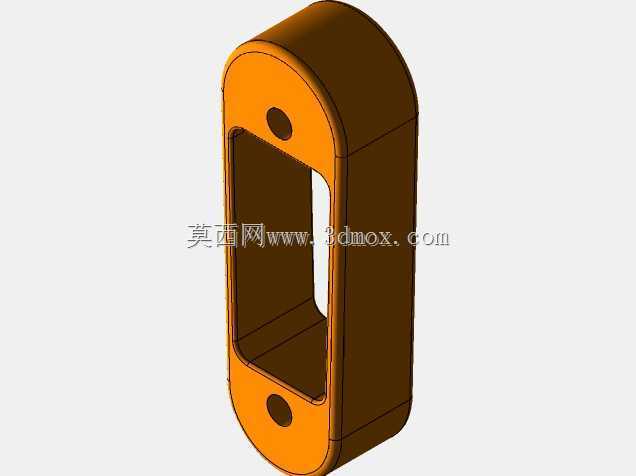

　　该结构件面向小型行走机器人腿部连杆支撑场景，主体为长腰形中空框体，整体轮廓沿长度方向呈圆弧过渡，两端设置同轴铰接孔，中部开设大面积矩形镂空窗口，可作为机器人腿部外侧支撑罩、连杆防护壳或关节连接支座使用。在足式机器人、教学演示机器人、小型仿生移动平台中，这类构件通常承担腿部外形包覆、关节轴定位、连杆间距保持以及外部载荷传递的作用，既需要保证铰接位置的装配精度，也要控制整体重量，避免腿部运动惯量过大。

　　从结构布局来看，零件两端的圆弧封头与中间直边段连为一体，形成封闭的外轮廓；上下两个圆孔位于端部圆弧中心区域，孔位沿零件长度方向对称布置，适合穿入转轴、螺钉或销轴，与相邻腿部构件形成回转副。中部镂空区域并非单纯减重，其边界保留了连续的侧壁和端部实体区，使构件在受拉、受弯时仍具有完整传力路径。实际装配时，镂空窗口可用于容纳驱动件、线缆、连杆内侧支架或传感器走线，外侧弧形面则能够减少运动过程中与外部环境发生干涉的概率。

　　设计思路上，该零件优先保证铰接孔间距和端部壁厚。两端孔周围材料相对集中，能够承受销轴传递的集中力，降低孔壁压溃和松动风险；中段通过挖空形成框形截面，在减少材料用量的同时保留两侧纵向壁，使构件沿腿部长度方向具备较好的抗弯能力。外轮廓圆角与端部半圆结构相呼应，避免尖角带来的应力集中，也便于采用钣金折弯、塑料注塑或轻质合金加工等不同工艺实现。若用于金属件，可在孔位增加衬套或翻边强化；若用于非金属外壳，则可在孔周设置凸台，以提高螺纹连接或轴套配合的可靠性。

　　安装边界方面，该构件的最大外包络由端部圆弧直径和整体长度决定，两侧外壁平行，适合在有限腿部宽度内布置。装配时需重点核对两端铰接孔的同轴度、孔中心距以及中部镂空窗口的净空尺寸。孔中心距直接影响机器人腿部步幅和关节运动关系，孔径与销轴、轴承或隔套的配合需根据载荷选取；镂空窗口边缘到外壁的厚度决定了侧壁刚度，过薄会在侧向冲击时产生明显变形，过厚则会增加腿部质量。端部圆弧外侧应预留与相邻摆臂、踝关节支座或膝关节连接件的转动空间，防止壳体在摆腿过程中与关节座发生碰撞。

　　在实际用途中，该构件既可作为独立腿部连杆外罩，也可与内侧支架组合形成盒式支撑结构。上端孔可连接髋关节或大腿输出摆臂，下端孔可连接小腿连杆、踝关节座或足部支架；中部窗口用于避让内部机构，使驱动元件和线束不必完全暴露在外侧。对于教学机器人和轻量化仿生平台，这种结构有利于快速拆装和调整孔位；对于工业巡检或小型服务机器人原型机，则可通过改变壁厚、孔距和材料来验证腿部刚度与运动空间。

　　建模时应围绕实体外轮廓、中空窗口和两端孔系建立参数关系。先控制总长、端部圆弧半径、侧壁厚度和窗口尺寸，再由孔中心距约束上下铰接位置，这样在调整腿长比例时，外形、镂空区和安装孔能够同步更新。圆角过渡、孔边凸台和侧壁拔模斜度可根据制造工艺补充，但需保证铰接孔轴线与壳体侧面垂直，避免装配后出现卡滞。整体结构简洁、传力路径明确，适合用于机器人腿部方案验证、关节连杆布置以及轻量化支撑构件设计参考。
