流体实验室卧式承压罐管路系统

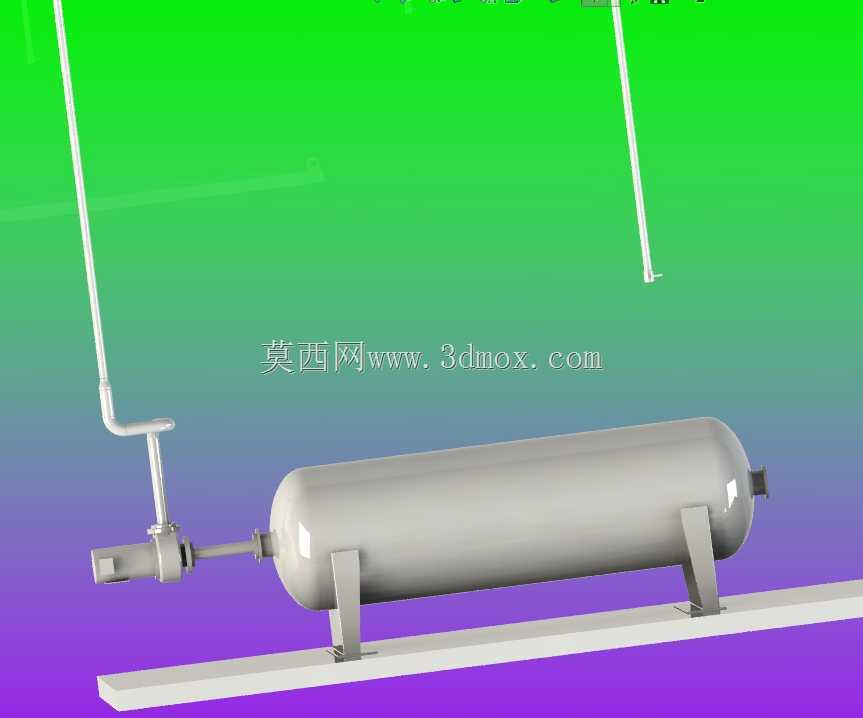

　　这套管路与卧式承压罐体组合结构，常见于高校流体力学实验室、小型工艺试验台以及泵站原理验证工位，核心作用是搭建可控的流体输送回路，用来观察管内流动状态、测量沿程阻力与局部阻力，也可作为泵特性测试、阀门调节试验和管路水击演示的载体。建模时没有按复杂工业装置去堆砌附属构件，而是保留试验回路最关键的几何关系：卧式圆筒罐体承担缓冲、稳压和气液分离功能，两端采用标准椭圆封头收口，鞍式支座直接落在公共底座上，保证罐体重心落在支撑包络范围内。罐体左侧通过法兰短节连接驱动单元，接口轴线与罐体中心线保持同轴，避免泵出口对罐体形成偏心弯矩；驱动端向上引出弯管，先经90度弯头转为竖直走向，再通过第二段弯头折向水平方向，形成带高位管段的输送支路。高位竖直管的设置并非随意造型，在试验台里这类抬升管段可用于布置取压口、观察气塞聚集位置，也能模拟实际工程中跨越障碍物的架空管线。

　　从结构布置看，罐体长度明显大于直径，长径比适合低压稳压工况；两副鞍座分别靠近封头过渡区，避开筒体中部弯矩较大的位置，支座底板与底座梁面贴合，安装时只需控制底板水平度和地脚孔间距。公共底座采用型钢焊接框架的思路表达，罐体、泵段和管路支撑都落在同一基准面上，这样在实验室搬运或重新就位时，不容易出现泵管口与罐体法兰错位。管路中弯头、直管、法兰和阀门连接段的比例按常规试验管径协调，竖直管顶部预留延伸接口，后续可加装流量计、压力表、温度传感器或排气阀。泵体与罐体之间保留了拆装空间，法兰两侧留出扳手操作距离，检修时不需要移动罐体即可拆开短节。

　　设计这类试验管路时，首先要明确回路功能。若以阻力试验为主，直管段需要保证足够长度，使取压断面远离弯头和阀门的扰动区；若以稳压罐演示为主，罐体容积应与泵流量匹配，过大的罐体只会增加充水时间和占地，过小则无法衰减压力波动。模型中罐体横向布置，有利于在有限高度内容纳较大容积，同时让管口、支座和底座的关系清晰可见。管路抬升后再下行或外接的走向，能够呈现高点排气、低点排液以及支吊架受力这些工程细节。实际搭建时，竖直管段应在适当位置设置管卡，避免泵启动振动沿细长管道放大；水平管段则需保持微小坡度，使停机后液体能够向罐体或排液口汇集。

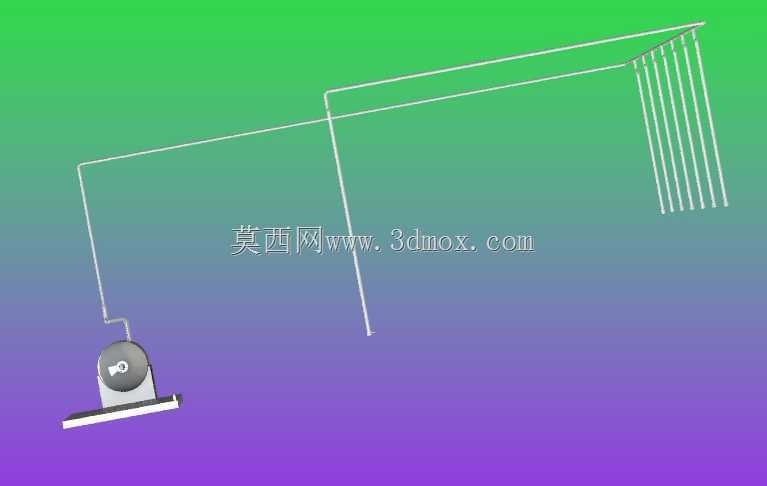

　　外形边界方面，整体占用空间由卧式罐体长度、底座宽度和上方竖直管高度共同决定。罐体最低点通过鞍座抬离底座面，便于底部防腐、检漏和排液；泵组伸出端位于罐体轴向一侧，维修通道应沿该方向预留。竖直管路从泵出口附近向上延伸，其最高点决定实验室最小净空，管路与墙面、电气柜之间应保留操作间隙。法兰连接位置承担密封和对中任务，建模时保留了螺栓连接所需的节圆轮廓，工程出图时可进一步补充螺栓规格、垫片类型和管口方位。鞍座与筒体接触处需考虑包角和垫板，减少局部接触应力；底座梁的布置应同时支撑罐体重力和泵组反力，避免泵运行时框架产生明显扭转变形。

　　在三维建模流程上，可先以罐体中心线和底座顶面为基准建立骨架，再确定封头、筒体、鞍座和泵接口的位置。管路部分不要孤立绘制，应沿流体路径绘制三维中心线，依据管径生成直管和弯头，这样后续调整管高、管距或弯头半径时，法兰、阀门和支撑件能够同步更新。泵体外形可按外部安装尺寸表达，重点保证进出口方位、地脚轮廓和连接高度，而不必深入内部叶轮细节。对于实验教学用途，模型还应便于剖切和爆炸展示：罐体封头、法兰短节、弯头、阀门、支座和底座分层建模后，可以清楚说明介质从泵进入管路、经高位管段输送、再回到稳压罐体的路径。

　　现场使用中，充水前需检查高点排气是否畅通，避免竖直管内形成气封；运行时通过阀门开度改变流量，可在不同管段观察压力变化。泵与罐体之间的挠性或刚性连接要根据振动控制要求选择，若泵组转速较高，管口荷载不宜直接传给罐体，可在短节处增加补偿结构并强化支撑。管路支架不应只考虑竖直承重，还要约束弯头处因流体转向产生的横向反力。底座上的设备排布应使重心靠近框架中部，吊装时吊点位置需避开脆弱仪表和细长竖直管。通过这套简化而完整的三维结构，设计人员能够完成管路走向校核、安装空间检查、实验方案讨论和教学演示，也能为后续绘制工程图、选取泵阀规格及核算支撑强度提供直观依据。
