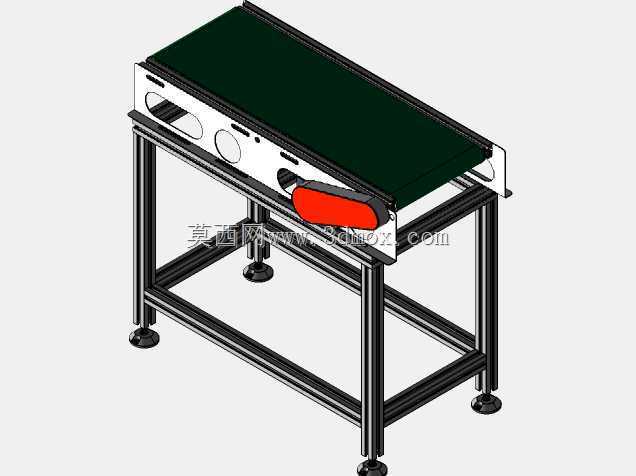

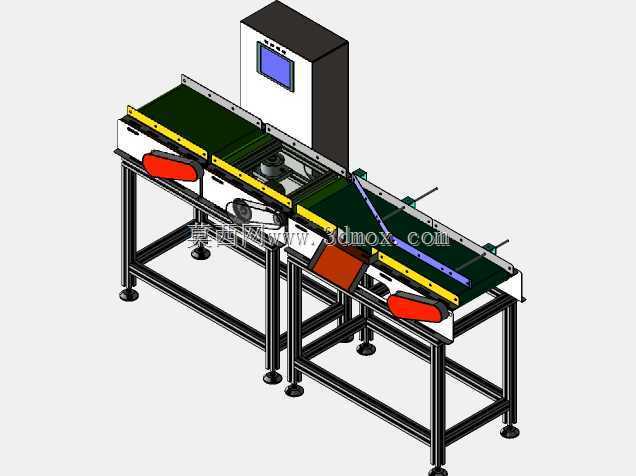

长距直线物料输送皮带结构

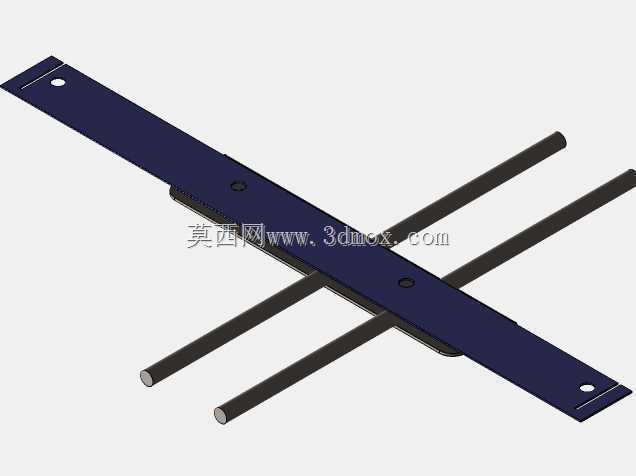

　　这套长条形带式输送结构主要面向车间内部连续物料转运场景，在电子装配线、小件包装工位、轻工生产流水线以及仓储分拣段中都能承担水平方向的工件传递任务。整体结构采用细长直线布置，主体承载段为一根沿长度方向延伸的输送皮带，皮带下方配套连续支撑构件，避免长跨度运行时皮带中部下垂、跑偏，保证物料在输送过程中保持稳定姿态。

　　从实际使用角度看，这类输送结构并不追求大负载冲击输送，而是侧重轻小件、规则件的连续平稳移载。工件可以从一端进入承载面，依靠皮带与工件底面之间的摩擦随带面匀速移动，到达指定工位后由人工取放、机械手抓取或衔接下游设备。相比滚筒输送，连续皮带面对小尺寸零件、软包装件、薄片件的适应性更好，不会出现小件卡入辊筒间隙的问题；相比链板输送，皮带运行噪声更低、接触面更平整，适合对表面划伤敏感的产品转运。

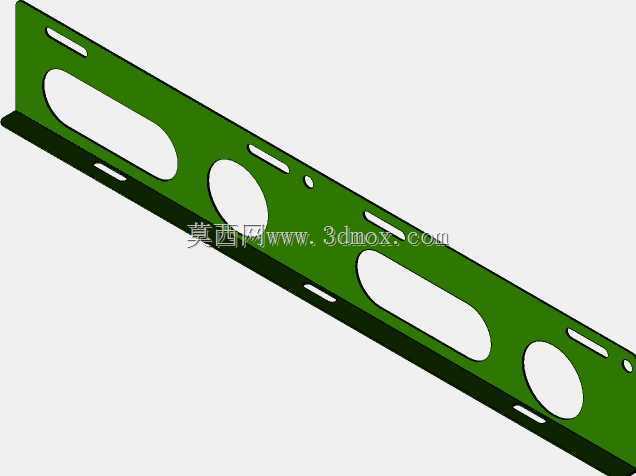

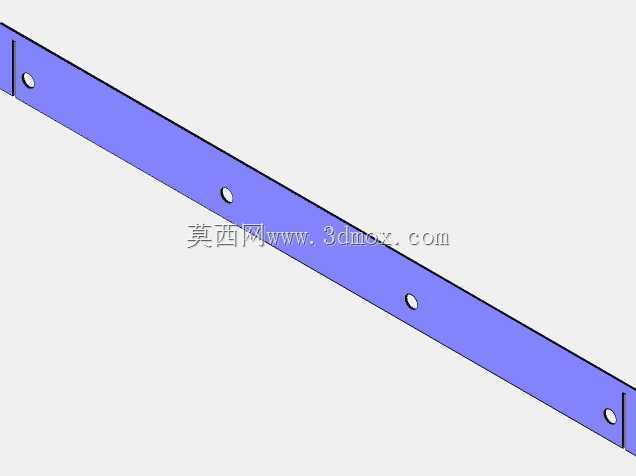

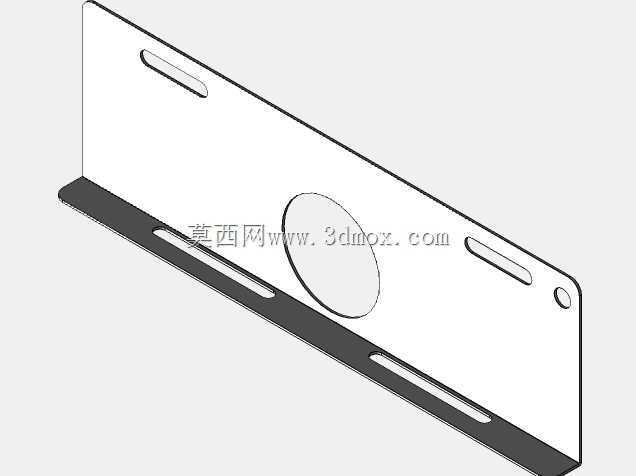

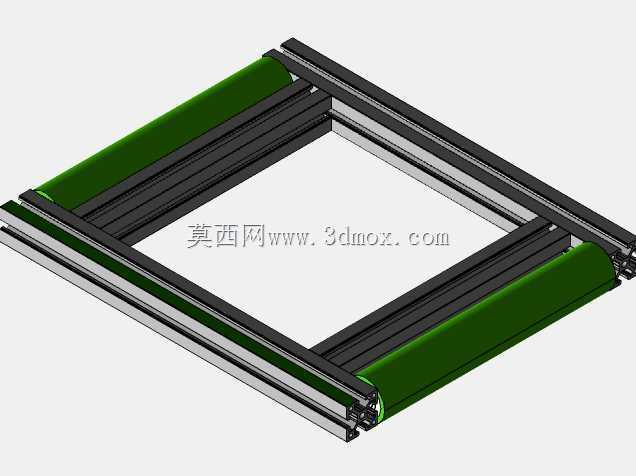

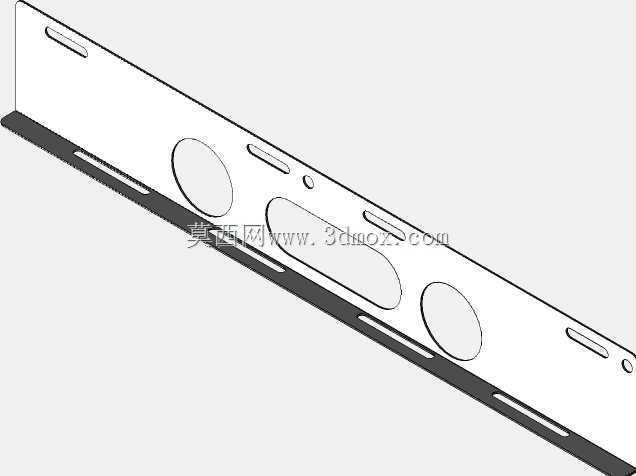

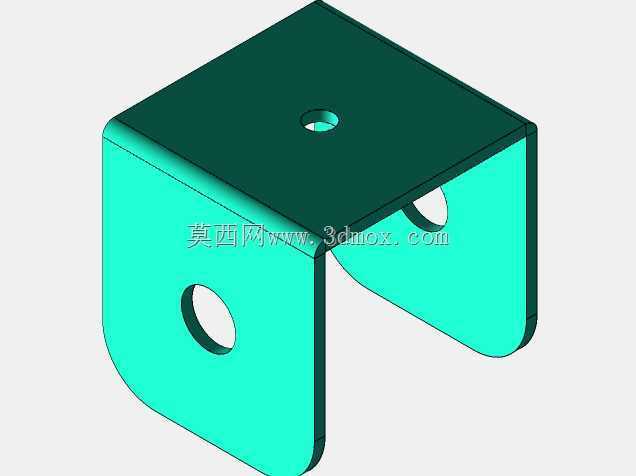

　　结构设计上，长距输送段需要重点控制皮带张紧、直线度和支撑间距。模型中细长主体沿轴向贯通，端部预留带轮安装与回转空间，皮带绕过两端辊筒形成闭合环路；其中一端通常配置驱动辊，通过电机减速机带动辊筒旋转，依靠辊面与皮带内侧摩擦驱动整条带面运行，另一端设置张紧调节结构，通过调整辊筒中心距补偿皮带伸长、修正跑偏趋势。沿输送方向布置的支撑托板或托辊决定了承载面的平直程度，若支撑跨距过大，皮带在物料重力作用下会产生明显下凹，既增加运行阻力，也会导致物料堆积位置偏移；因此在工程布置时需要结合单件重量、皮带宽度和运行速度校核支撑间距。

　　外形边界方面，该结构呈现明显的大长度、小截面特征，适合嵌入设备机架之间或沿生产线通道布置。安装时首先要确认两端辊筒轴线平行，辊筒轴线若与输送中心线不垂直，皮带会在运行中持续向一侧偏移，轻则边缘磨损，重则脱带停机。其次要保证支撑框架纵向水平，长距离线体对安装倾角较敏感，水平度偏差会使物料在重力作用下侧向滑移，尤其输送光滑底面零件时更明显。设备两侧需预留维护空间，用于张紧调节、皮带更换和辊筒轴承润滑；端部驱动侧还要留出电机、联轴器或链传动的安装位置，不能将线体紧贴墙面或其他设备布置。

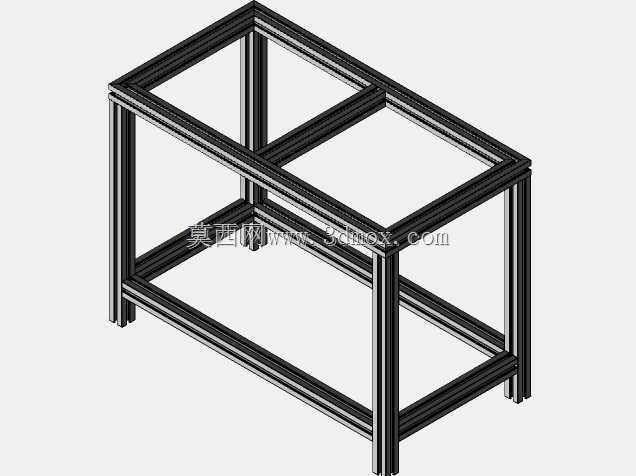

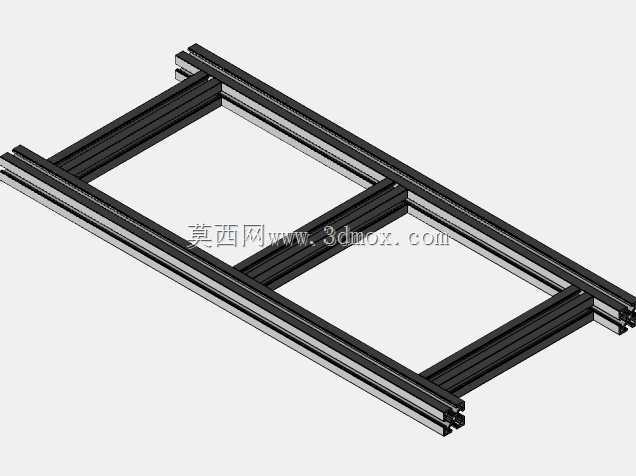

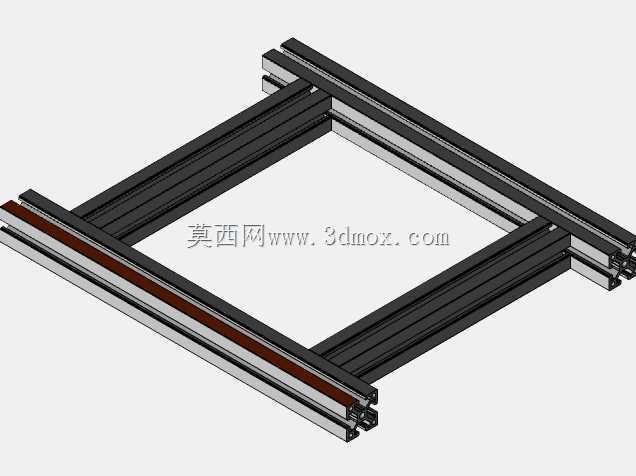

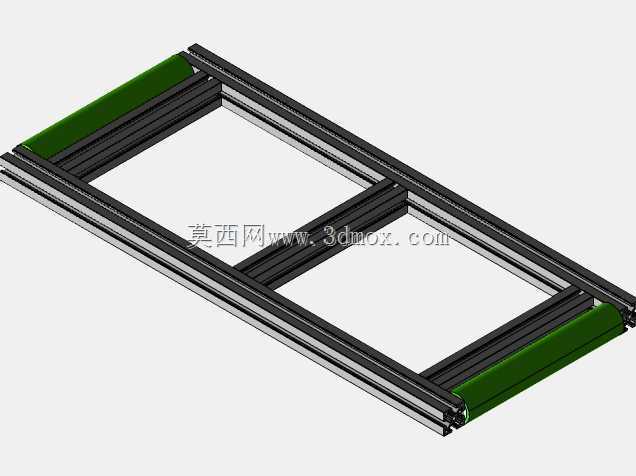

　　建模过程中，细长主体不能只按单一杆件处理，需要区分固定机架、运动皮带、端部辊筒、张紧座和支撑件之间的装配关系。皮带作为闭合挠性件，在三维结构中可按实际包络路径建立环形实体，并在两端辊筒处保留合理包角；包角过小会降低摩擦驱动力，容易出现负载启动时打滑。机架部分则承担全部支撑和定位作用，其截面尺寸需兼顾刚性与轻量化，过长线体可分段制造后现场拼接，拼接处必须控制承载面高度差，避免物料经过接缝时产生颠簸。

　　在选型和改型时，设计者还需要结合输送物尺寸确定带宽。皮带宽度应略大于工件最大接触宽度，两侧留出防偏余量；输送速度则由生产节拍决定，连续装配段常采用低速稳定运行，分拣汇流段可根据前后设备能力调整速度。若现场存在粉尘、油污或湿热环境，还需在皮带材质、辊筒表面处理和轴承防护方面另行匹配。该结构的核心价值在于以简单可靠的直线输送形式，把分散工位串联成连续物流路径，减少人工搬运环节，并为自动化上下料提供稳定的物料到达基准。
