多层框架式车载起重吊运承载结构

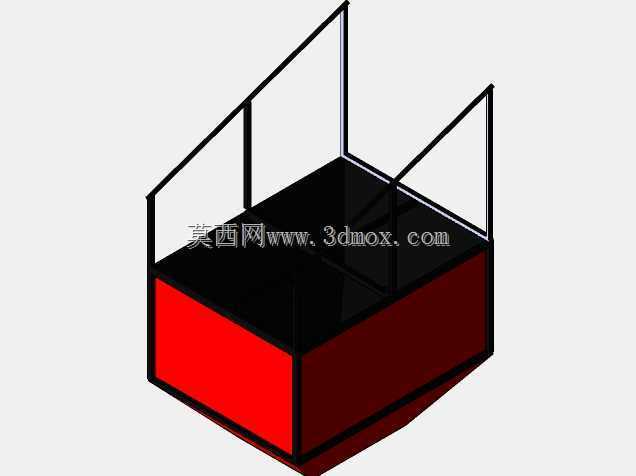

　　这套结构的核心并不是单独展示一台卷扬装置，而是把绞车本体、牵引钢索、导向路径和外部承载框架放在同一个装配关系里考虑。现场使用时，绞车往往不能孤立安装，它需要固定在具有足够刚度的基座或平台上，钢索也要沿确定方向引出，否则卷筒受载偏斜、绳层乱排和框架局部变形都会在反复起升后暴露出来。图中红色箱体部分对应绞车的主体安装区域，外部浅色框架形成上下两层开放空间，钢索从上部区域横向引出，适合模拟车辆货厢、检修平台或固定工位上的轻型牵引作业。

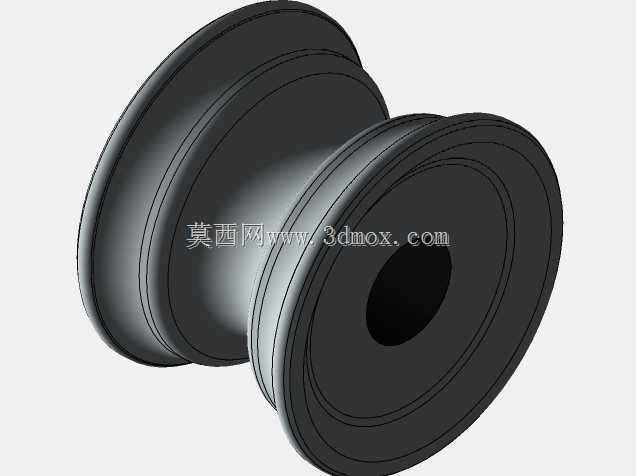

　　从用途上看，这类结构常见于需要短距离拖曳、起吊或移位的场合。车载状态下，设备可以固定在货厢内部或平台边缘，通过钢索将外部货物拖入承载面，也可配合滑轮改变力线后完成垂直提升；在车间内，它可以作为维修工位的辅助牵引装置，用于移动工装、拖拽零部件或张紧缆绳。与大型桥式起重设备相比，这种布置更强调紧凑安装和局部作业，不需要大面积轨道支撑，却对框架立柱、横梁连接点和绞车固定面的强度提出明确要求。

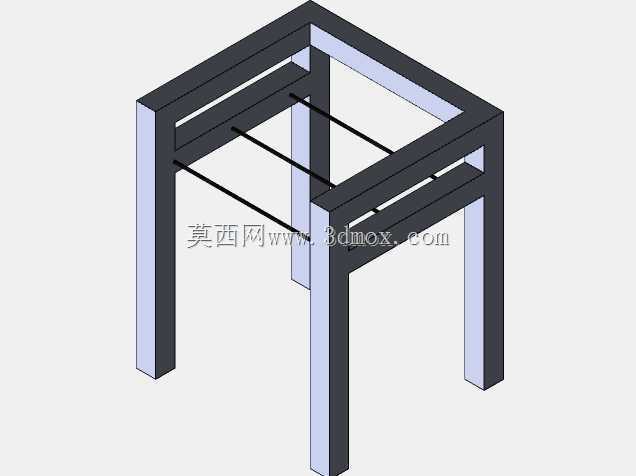

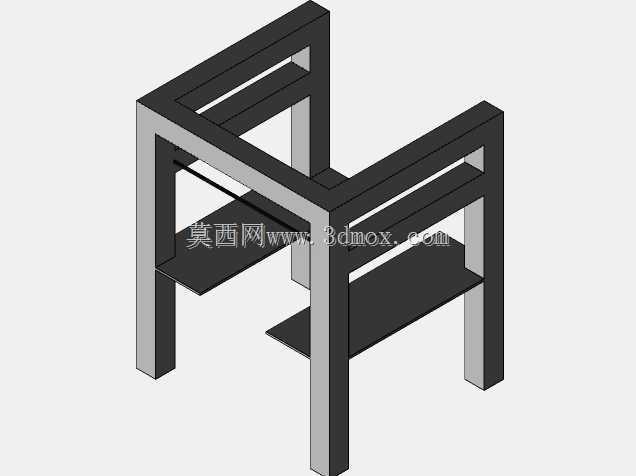

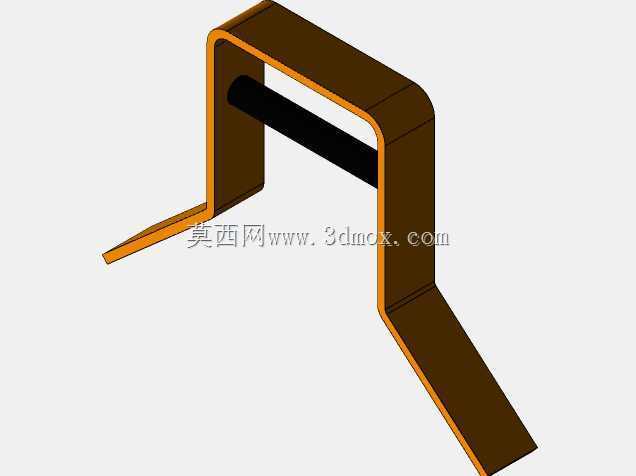

　　结构设计上，外部框架采用矩形杆件构成门式空间，四根主立柱承担竖向载荷，上下横梁把立柱连成整体，中间层平台为绞车提供安装基准。绞车主体置于框架下部偏中的位置，使重心尽量靠近框架几何中心，避免起吊时设备整体产生明显倾覆趋势。钢索从卷筒引出后经过上部空间，沿横梁方向延伸，绳路与框架之间保留了足够间隙，可减少运行中跳绳、磨绳的风险。框架前后面均保留较大开口，既方便操作人员观察卷筒排绳情况，也便于后期维护制动器、联轴器和紧固件。

　　建模时需要重点处理几个装配边界。首先是绞车底座与平台面的连接区域，螺栓孔位置、垫板厚度和支撑梁跨度要相互匹配；若底座直接落在薄板上，受拉时容易出现局部凹陷，因此实际结构中通常在平台下方增加加强梁或焊接补强板。其次是钢索路径，钢丝绳不能简单按直线拉伸处理，需要结合卷筒缠绕半径、出绳角和导向点位置建立连续轨迹，出绳偏角过大时会加剧绳槽磨损并影响排绳。第三是框架开口尺寸，前部通道既要满足绞车箱体的安装放入，也要预留手部和工具空间，不能为了追求外观封闭而牺牲检修可达性。

　　外形尺寸方面，整体以框架外轮廓为安装边界，宽度取决于绞车卷筒长度和两侧立柱间距，高度则由下部容纳空间、上部绳路高度以及横梁截面共同决定。下层净空需要保证绞车箱体、底部支座和紧固件能够完整放入；上层横梁下方要为钢索运行和可能设置的导向滑轮留出垂直距离。若用于车辆，还必须核对货厢内宽、门框高度和固定点位置，框架脚部不能超出车辆承载面，牵引方向也应尽量与车辆纵梁或加强结构一致，避免把集中力传递到薄弱钣金上。

　　功能特性上，该结构把动力收纳、绳体牵引和外部承载整合为一体。绞车箱体提供卷筒和传动部件的安装空间，框架则承担反作用力并保护设备不受侧向碰撞。钢索受拉时，载荷会通过绞车底座传到平台，再由立柱和横梁形成传力闭环；设计中应让主要拉力沿梁轴向或靠近节点位置传递，避免在横梁跨中形成过大的弯矩。对于需要频繁启停的工况，还要考虑制动时的冲击载荷，固定螺栓数量、框架杆件截面和焊接接头长度都应按动态牵引工况校核，而不能仅按静止重物估算。

　　从三维结构评审角度看，模型还适合用来检查干涉与维护顺序。绞车放入框架时，箱体边缘、底部支脚和平台加强梁之间不能发生碰撞；钢索在满绳和少绳状态下的出绳位置不同，应分别检查其与上横梁、侧面杆件的安全距离。若后续增加吊钩、滑轮或导向环，模型中也应保留安装面和连接孔位，使牵引方向能够根据现场工况调整。整体而言，该装配体现的是轻型起重牵引设备在有限空间内的集成思路：以框架保证刚度和安装边界，以绞车提供牵引力，以明确绳路保障运行安全，适用于车载搬运、固定工位拖拽和小型货物提升等实际工程场景。
