阶梯式变径锥筒密封连接构件

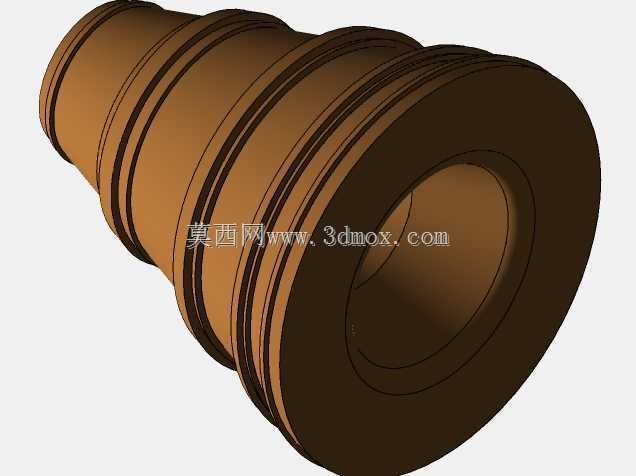

　　在流体输送管路、真空腔体接驳以及多口径管件转接的现场作业里，经常会遇到两端通径不一致、需要逐级过渡同时保证同轴密封的工况，这款锥筒类构件正是针对这类需求完成的结构设计。从三维数模的外观可以看到，整体采用同轴回转体构型，从大口径端向小口径端连续收窄，外圆柱面上加工有多道平行于端面的环形凸棱与凹槽，这些环槽并非装饰结构，而是承担着安装定位、密封圈嵌装以及轴向限位的核心作用。实际装配时，不同规格的O型密封圈或者填料密封环可以分别嵌入对应环槽内，当锥段被压入对接的母锥孔或者嵌套入不同内径的软管、硬管接口时，每一道环槽内的密封件都会被径向挤压，形成多道独立的密封屏障，即便其中某一道密封面因为介质冲刷、轻微磨损出现微渗漏，后续的密封环依然可以阻断介质通路，大幅提升连接部位的耐压等级与密封可靠性。

　　从设计思路层面拆解，这款构件没有采用单一锥面加单道密封的简化方案，而是选择多级阶梯环槽的布局，首先是为了适配跨多档通径的转接需求：现场管路改造中经常出现新老设备接口口径不匹配、采购的标准管件通径差跨了两到三个规格的情况，带连续环棱的锥面可以在一定轴向插入深度范围内，适配不同内径的对接件，不需要为每一种口径组合单独加工专属转接接头，减少备件种类。其次环槽结构本身也改变了筒壁的应力分布，纯光滑锥筒在承受内压或者外部轴向压紧力时，锥壁的环向应力会沿着锥长连续变化，大端开口处刚性偏弱，而间隔分布的环形凸棱相当于在筒体外周增加了多道加强筋，显著提升了整个锥段的径向抗变形能力，在负压工况下可以避免薄壁锥筒被大气压吸瘪，在正压输送工况下也能约束筒壁的径向膨胀量，保证密封面的配合间隙始终处于设计允许范围内。

　　外形尺寸与安装边界方面，大口径端为整个构件的最大外圆，设计时该端面预留了足够的轴向贴合宽度，既可以作为对接法兰的贴合止口，也可以直接作为压紧端承受轴向安装载荷；小口径端的外圆尺寸收窄至目标最小通径，端部做了圆滑过渡处理，避免插入软管时割伤管体内壁。整个构件的轴向长度根据锥度变化合理分配，每两道环槽之间的圆柱段长度都经过匹配，保证嵌入的密封件有足够的压缩行程，同时不会因为环槽间距过小导致密封件之间的壁体强度不足。安装过程中，既可以采用轴向压装的方式将锥段推入对接锥孔，依靠环槽与密封件的过盈实现固定，也可以在大端外缘配套焊接法兰、加装快装卡箍，适配不同压力等级的管路系统。

　　在实际应用场景中，这类构件既可以用在给排水、化工流体输送的管路变径接驳位置，也可以作为真空系统的过渡接头，多道密封结构可以有效维持腔体内的真空度；在粉体输送管路里，环槽结构还可以阻挡粉体颗粒沿着配合面间隙向外溢出，减少跑料问题。建模过程中所有回转轮廓都严格保证同轴度，环槽的槽底圆角、凸棱的顶部倒角都做了统一规范，避免加工过程中出现应力集中开裂，同时也方便后续数控车削加工时一次走刀成型，减少装夹次数，保证各密封位的形位公差满足装配要求。
