交流稳压测试用敞口试验箱结构

项目分类:变压器/电感器 发布时间:2024-09-15 ID:772620
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构
  • 交流稳压测试用敞口试验箱结构

  该结构面向交流稳压类器件的通电测试、绝缘隔离与工位承载场景,常见于电子电工实验室、变压器老化台、稳压电源出厂检验线以及小型电气性能验证工位。箱体采用单侧开口的U型围合形式,三面立壁与底部承托板形成连续防护边界,前侧完全敞开,既方便操作人员将待测稳压模块、接线端子、负载样件直接放入腔体内,也便于测试探针、鳄鱼夹线束和温度采样线从开口侧灵活接入。

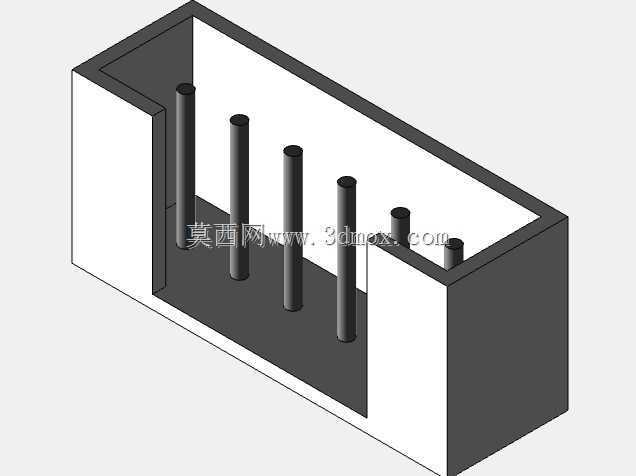

  从实际用途看,这类试验箱并不是单纯的外壳件,而是测试系统中的安全隔离载体。交流稳压相关器件在带载验证时,需要避免相邻样件、金属工具或人员肢体意外接触带电部位;围合壁面可以承担侧向遮挡作用,底部平板则提供统一的安装基准。箱内布置的多根圆柱立柱沿腔体纵深方向排列,柱高由靠近后壁向前逐步降低,形成阶梯式高度差。该布置可用于支撑绝缘隔板、固定线束压板、悬挂小型互感器,也可作为绕线柱、限位柱或探针导向座使用。不同高度的立柱能够避让不同体积的被测件,减少整块平板上堆叠辅具带来的干涉问题。

  结构设计上,箱体壁板采用等厚实体方式表达,转角处保持连续搭接,侧壁与底板之间形成刚性槽体。对于三维建模人员而言,这种形式适合通过拉伸、抽壳和布尔合并完成主体,再在底板上按定位坐标添加圆柱特征。立柱根部与底板结合面需要保留足够接触面积,避免在装配或长期受力后出现局部应力集中;若后续投入加工,可根据绝缘等级选择电木、环氧板、亚克力或钣金加绝缘衬板等材料。金属方案中,侧壁外侧可预留接地螺柱;非金属方案中,则应重点控制板材切割边缘的爬电距离。

  安装边界方面,模型的外轮廓由长方体槽体决定,后侧和左右侧壁构成主要占位,开口侧需要保留操作空间,不能紧贴其他设备布置。底板上表面为工装安装基准面,立柱位置应与待测稳压单元的接线区、采样区和负载连接区错开。腔体宽度方向需容纳样件及手部操作余量,深度方向应保证线束弯曲半径,高度方向则由最高立柱和上方可能安装的挡板共同限制。若在自动化测试线上使用,箱体底部可进一步增加滑轨连接孔、绝缘脚垫或固定沉孔;若用于人工测试台,前侧开口下缘可做倒角处理,减少取放样件时的刮擦。

  在功能细节上,敞口结构牺牲了顶部封闭防护,换取了更高的操作效率和观察便利性,因此适合低压交流稳压模块、小型变压器样件、电感器性能比对等频繁换件的试验环节。立柱并非装饰特征,其直径、高度和间距都应服务于实际装夹:较粗柱可承受隔板侧向推力,较细柱适合线束绕行或轻量定位;阶梯高度还能让多层接线在视觉上分层,降低误接概率。建模时应将箱体主体、底板和立柱分别保留特征,便于后续根据被测件尺寸调整腔体长度、壁厚以及柱位阵列。

  整体来看,该结构强调测试工位的可达性、绝缘隔离和辅件扩展能力。它既可以作为独立试验容器放置在工作台上,也可以嵌入交流稳压电源测试架中,与调压器、负载电阻、测量仪表和安全护罩配合使用。工程落地时,需要结合被测电压等级复核电气间隙、爬电距离和材料耐温性能,并在底板与外部台架之间设置绝缘垫或定位销,使箱体在反复插拔接线时保持稳定。
