温室窗帘螺旋卷收驱动辊筒结构

　　该构件面向设施农业场景下温室顶帘与侧帘的卷收作业需求设计，核心作用是将平铺展开的保温遮阳帘体沿轴向有序收卷，替代人工拖拽帘布的低效作业方式，在连栋温室、日光大棚的日常温控管理中承担动力输出末端的执行功能。日常运行时，驱动端带动辊筒匀速回转，帘体沿螺旋导向槽逐圈贴合缠绕，避免帘布堆叠跑偏、局部褶皱拉扯的问题，在帘体完全展开时也可通过反向回转平稳放卷，配合温室的温控系统实现遮阳网、保温膜的自动启闭。

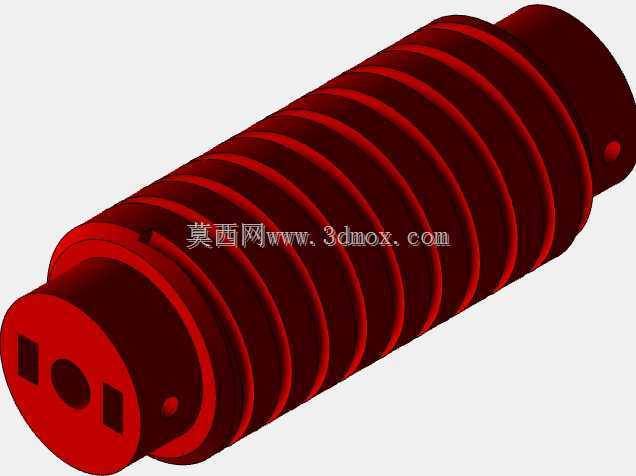

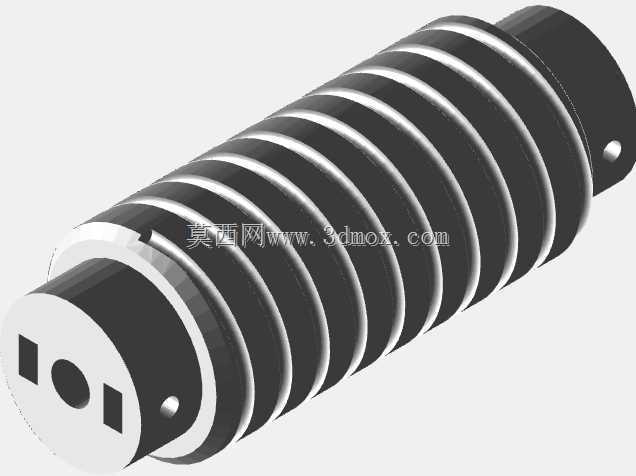

　　从结构设计思路来看，辊筒主体采用连续螺旋凸棱的外形布局，相邻凸棱之间形成等宽的螺旋容纳槽，帘体收卷时每一圈都落入对应槽位，层与层之间不会发生错位叠压，相比光面卷辊，这种结构对柔性帘布的导向约束能力更强，即便帘体存在小幅垂坠、边部松紧偏差，也能在卷收过程中被螺旋槽自动导正。辊筒两端设置同轴连接轴头，一端对接减速驱动单元，另一端搭载回转支撑座，轴头与辊筒主体采用同轴度一体加工的设计逻辑，避免长辊回转时出现径向跳动，防止帘体收卷后出现两端松紧不均的现象。辊筒端面预留两个对称的平键卡位与中心定位孔，动力输入端可通过键连接传递扭矩，防止重载卷收时辊筒与输出轴发生相对打滑，端面上的定位小孔可配合止锁销完成轴向限位，避免辊筒长期正反转过程中出现轴向窜动。

　　外形尺寸层面，辊筒的有效卷绕长度匹配常规温室单幅帘布的幅宽边界，螺旋凸棱的凸起高度经过适配，槽内净空间足以容纳双层帘布加缝合包边的厚度，不会出现帘布被凸棱卡滞、卷绕后外径超差的问题。安装边界上，辊筒两端轴头的支撑跨距需略大于帘布幅宽，两侧支撑座预留的安装平面要保证同轴度公差在允许范围内，驱动端的输出轴轴线需与辊筒轴线完全重合，避免附加弯矩损坏轴承与传动件。辊筒的最大卷绕外径对应帘体完全收卷后的轮廓尺寸，设计时需在辊筒上方预留足够的安全间隙，防止满卷状态下帘体剐蹭温室框架。

　　实际功能特性上，该螺旋辊筒的螺旋升角经过反复校核，既可以保证帘体缠绕时自动沿轴向排布，又不会因为升角过大导致帘体在回转过程中发生轴向滑移。辊筒表面的凸棱边缘做了钝化处理，不会割伤帘布的编织层与覆膜层，长期往复卷收也不会出现帘体边缘勾丝、破损的情况。针对温室高湿度、昼夜温差大的使用环境，辊筒的结构造型避免了容易积水积尘的死角，日常维护时仅需定期检查两端支撑位的转动顺滑度即可，不需要复杂的拆解清理。在整套卷帘机构中，该辊筒直接决定帘体的收卷整齐度，若采用普通光辊，帘体很容易在反复收放后出现局部堆叠，导致帘面拉伸变形、开合行程不到位，而螺旋槽结构可以让每一圈帘布都保持均匀的缠绕间距，收卷完成后帘卷外径一致，放卷时帘体可以全程保持张紧状态，不会出现松垮垂落的问题。建模过程中对螺旋特征的路径进行了连续顺滑处理，凸棱与辊筒基体的交接位置采用圆角过渡，既消除了应力集中隐患，也让后续加工脱模或切削成型的工艺性更合理。
