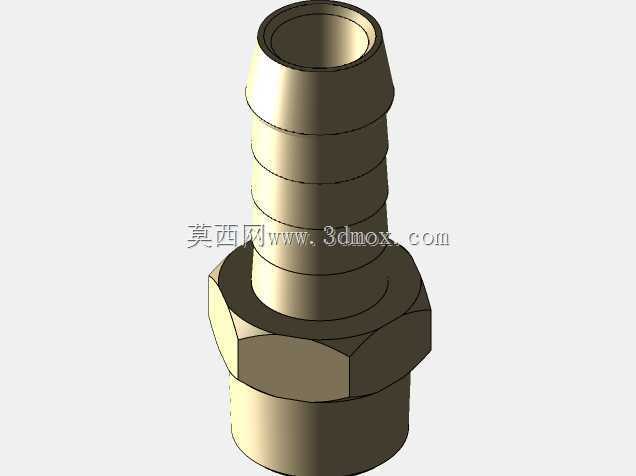

黄铜外螺纹转宝塔软管接头结构

　　在气动回路、小型水路、润滑系统以及实验台架的管路搭建中，螺纹端与柔性软管之间的转换一直是最常见的连接需求。这一接头采用一端BSPT外螺纹、一端宝塔尾的结构形式，专门解决刚性内螺纹接口与橡胶管、PVC管、编织软管之间的快速插接问题。

　　从实际使用场景看，这类接头大量出现在空压机分支管路、冷却水路、燃油输送、化工取样管路以及设备维修改造中。BSPT属于英制密封管螺纹，牙型带有锥度，拧紧过程中螺纹副之间产生过盈配合，配合生料带或密封胶即可实现低压下的可靠密封；另一端的3/8英寸软管尾部设计成多级倒刺宝塔形状，软管套入后，倒刺会嵌入软管内壁，再通过喉箍锁紧，能够承受一定的拉脱力与内部压力。

　　结构上，接头中段设置了六角拧动面，这是现场安装最关键的受力部位。六角对边尺寸按照常规管接头标准取值，既保证扳手有足够的咬合面积，又避免外形过大造成相邻接口干涉。建模时六角体与两端圆柱、圆锥段之间采用过渡圆角衔接，避免应力集中在尖角处；实际黄铜锻件或棒料加工件中，这些圆角也有利于金属流动和车削装夹。

　　螺纹端的长度需要兼顾拧入深度与端面密封。BSPT外螺纹段保留足够的有效啮合牙数，拧入铸铁、铜质或塑料内螺纹底座时，不会因旋入过深顶坏底孔，也不会因啮合牙数不足而在压力脉动下松脱。螺纹根部通常留有退刀槽或圆柱光轴段，方便车削加工时刀具退出，同时给密封带缠绕留出边界。

　　宝塔尾部的轮廓是这类接头的功能核心。多级环形倒刺沿轴向分布，直径从端部向六角方向逐级略微增大，软管从较细的端头套入，越过每一道倒刺后被逐步撑开。倒刺迎向软管安装方向做成斜面，便于装配；背向安装方向则接近直角，形成倒钩，软管在受压反冲或外力拉扯时不容易脱出。尾端最前端做倒角导向，工人在现场无需工具扩口即可将软管推过全部倒刺。

　　流道设计上，接头内部为贯通孔，孔径沿轴向尽量保持一致，避免截面突变造成的局部压降。对于冷却水和压缩空气系统，流道内壁的台阶会形成紊流并积聚杂质，因此三维建模时内孔转折处采用平滑过渡；在SLDPRT或STEP中重建该零件时，通常先以旋转特征生成主体外形与内孔，再通过拉伸切除形成六角面，最后对倒刺棱边、六角棱边添加细小圆角。

　　安装边界方面，选型时需要同时确认三个尺寸：螺纹端规格为1/4 BSPT，对应底座内螺纹必须为同规格锥管螺纹；软管端名义尺寸为3/8英寸，适配内径约9至10毫米的柔性软管；六角对边与总长度决定了安装空间。在密集阀岛或多路分水排上，接头之间的中心距若过小，大直径六角和软管弯曲半径会发生干涉，因此布局阶段就要把接头全长、软管最小弯曲半径以及扳手操作空间一并纳入校核。

　　材料选用黄铜，主要考虑其耐大气腐蚀、切削性能好、螺纹表面光洁，且与常见橡胶、聚氨酯软管之间不易发生电化学问题。黄铜件在水路中能长期保持内壁清洁，在气动系统中也不易因氧化碎屑堵塞电磁阀。对于有更高强度或耐腐蚀要求的场合，同一外形结构也可改用不锈钢，但模具和刀具参数需要相应调整。

　　从工程建模角度看，该零件虽然外形不复杂，却集中体现了管接头设计的几个要点：锥螺纹的密封依赖牙型锥度，不能简单按普通圆柱螺纹处理；宝塔倒刺的直径差、齿距和齿形角度直接影响拔脱力；六角位置决定扳手可达性；内孔通径决定流量能力。重建模型时，螺纹可用装饰螺纹或真实牙型两种方式表达，用于干涉检查时装饰螺纹即可满足装配需求，用于加工演示或3D打印验证时则建议绘制真实螺旋牙型，并注意锥度沿轴向的变化。

　　在整机管路布置中，这类小接头往往数量多、位置分散，却是泄漏最容易发生的部位。合理的结构设计、准确的三维尺寸以及安装空间校核，能够减少现场返工，也让软管走向更加顺直。
