农用小型车辆5.00-8规格轮胎配金属轮辋

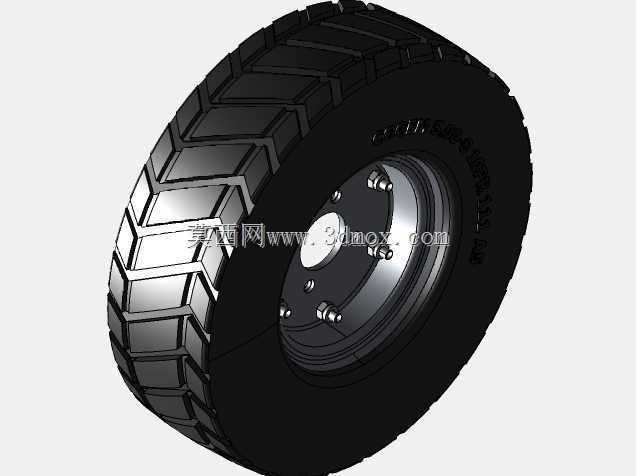

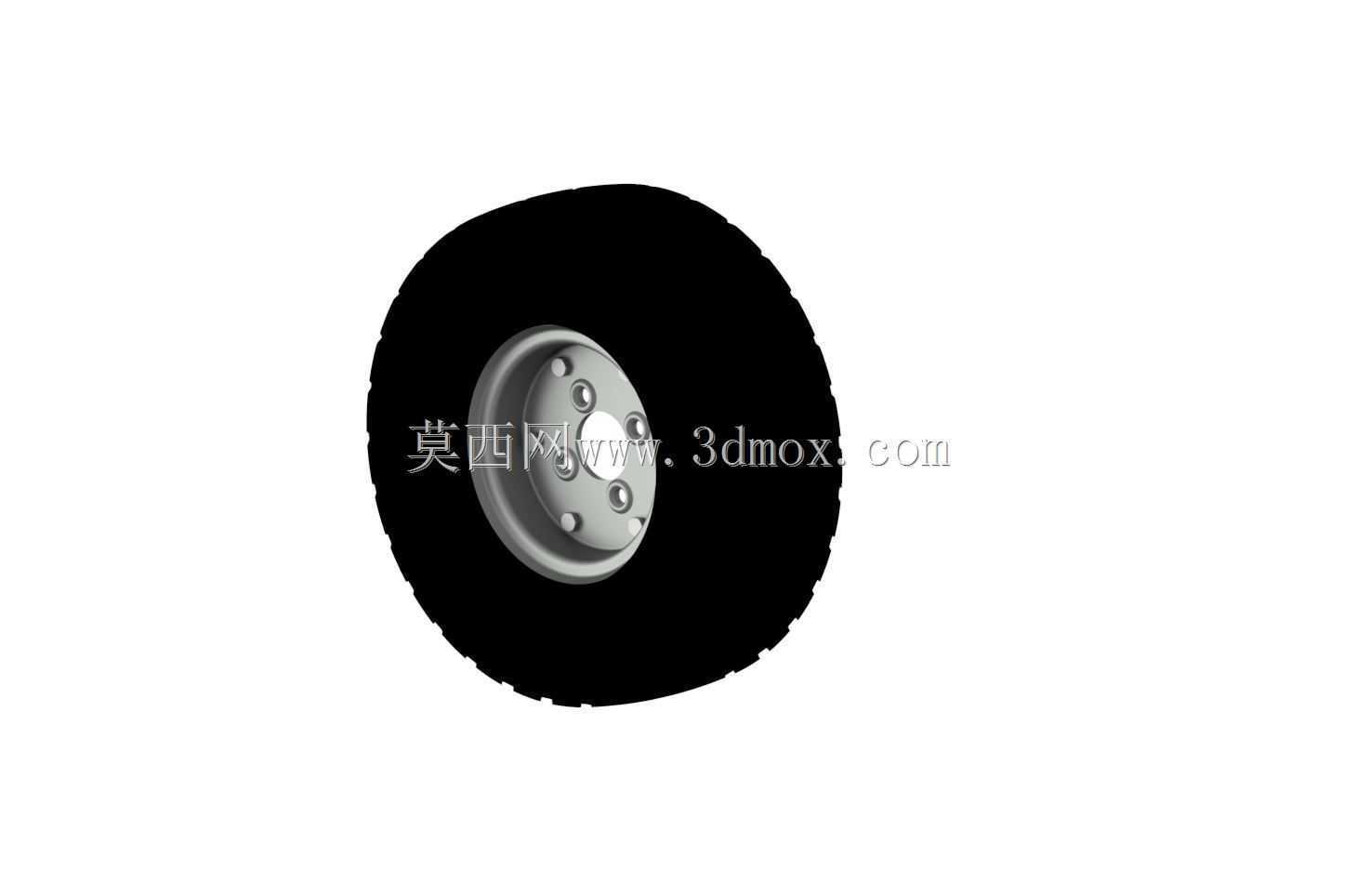

　　这套行走部件的三维结构，围绕5.00-8规格充气轮胎搭配3.00-8金属板制轮辋完成全尺寸还原，在小型农用作业装备、厂区短途转运拖车、园林微耕配套机具以及低速仓储搬运车辆的行走系统选型里，这类小尺寸载重轮组的适配场景非常普遍。不同于乘用车高速轮胎的设计取向，这类小规格轮胎首先要兼顾非硬化农田路面、碎石堆场、泥泞田埂的通行需求，胎面橡胶层厚度、胎体帘线的排布逻辑都偏向耐刺扎、低气压下大接地面积的取向，避免在松软耕地里过度下陷，同时在硬面水泥路面短距离转运时也能保持足够的抗磨性能。

　　从结构匹配的边界来看，轮胎标称的5.00-8参数里，5.00对应轮胎断面的名义宽度为5英寸，8代表适配轮辋的名义直径为8英寸，配套的3.00-8金属板轮辋，轮辋槽宽度、锁圈安装位的尺寸完全和轮胎胎圈的卡合轮廓对应，建模时胎圈与轮辋法兰的贴合面预留了实际装配的过盈配合余量，不会出现三维装配里胎圈悬空、轮辋宽度和轮胎断面不匹配的问题。轮辋采用钢板冲压成型后焊接的工艺结构，盘面均匀分布的螺栓孔位对应小型车桥的轮毂安装法兰，中心定位孔的同轴度、螺栓孔的分度圆尺寸都按照通用小型农机轮组的安装规范设定，安装时不需要额外改制桥体输出法兰，直接穿入紧固螺母即可完成轮组和车桥的固定。

　　设计还原过程中，轮胎的外轮廓并非规则圆柱：胎侧带有适配低压承载的弧形鼓起，胎面的接地轮廓在额定载荷下会形成均匀的接触印痕，胎面花纹的凸起高度、花纹块的排布角度都偏向农用牵引需求，横向花纹的占比更高，用来在湿滑泥地里提升抓地力，减少作业时的打滑空转。轮辋的冲压圆角、焊接接缝的位置、盘面的加强压筋都做了写实还原，这些结构细节不是装饰特征：钢板冲压出的环形加强筋能提升轮辋的径向抗变形能力，在田间遇到石块冲击、坑洼跌落时，避免轮辋出现塑性变形导致轮胎漏气。

　　在整机布局的尺寸校核环节，这套轮组的安装边界需要提前和车架的轮拱空间做匹配：轮胎在满打转向角度、悬架最大压缩行程时，胎体最外侧和车架护板、挡泥板之间要预留足够的跳动间隙，尤其是农用机具经常在轮胎上加装防滑链的使用场景，预留的间隙还要覆盖防滑链的凸起厚度。轮辋的中心孔深度、螺栓的伸出长度也需要和桥体轮毂的轴头长度匹配，避免紧固后螺母咬合长度不足，或者轴头突出量过大顶到轮辋盘面。

　　实际田间作业里，这类轮组的使用工况远比道路车辆复杂：农机具经常在带作物残茬的耕地里转弯，胎侧会反复受到秸秆的刮擦，低压充气状态下胎侧的曲挠变形量更大，所以建模时胎侧的厚度过渡、胎圈和轮辋的卡合位置都做了单独的结构表达，方便后续做胎体受力仿真时，准确模拟不同胎压下胎体的变形量，匹配整机的载重设计要求。对于短途转运的拖车场景，这类轮胎的额定载荷对应低速工况，不需要高速动平衡的高精度要求，但轮辋的端面跳动量需要控制在合理范围，避免拖行时出现整车左右晃动的问题。

　　整个三维结构把橡胶轮胎的柔性外观特征和钢制轮辋的冲压焊接结构特征完整整合，既可以用于小型农用整机的行走系统方案展示，也能作为轮组选型时的尺寸校核参照，帮助设计人员在整机布局阶段快速确认轮组的安装空间、连接尺寸是否和自研的车桥、车架结构匹配，减少后续物理样机装配时出现的尺寸干涉问题。
