农用双列圆盘耙整地作业机具

　　这套圆盘耙结构面向播前整地环节，主要解决田块翻耕后土块偏大、表层结皮、残茬混杂以及杂草萌发等问题。机具在实际作业中由牵引设备带动，耙片沿土壤表层切入并滚动，通过切削、挤压、翻转和推移作用，把板结土层破开，将较大土块逐步压碎，同时把浅层杂草、残茬和部分秸秆带入土中，为后续播种、栽植或苗期生长建立较均匀的种床条件。

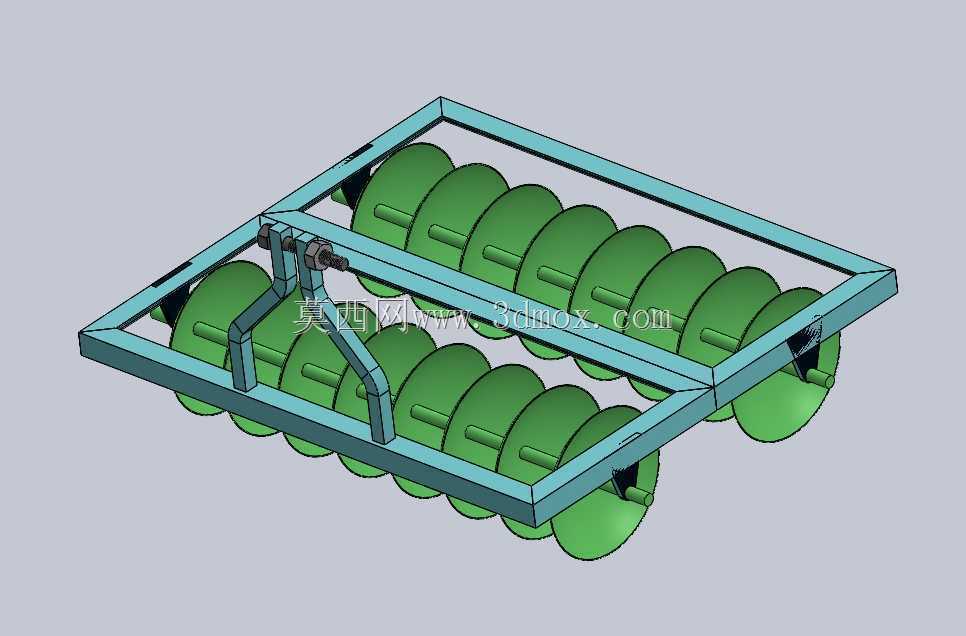

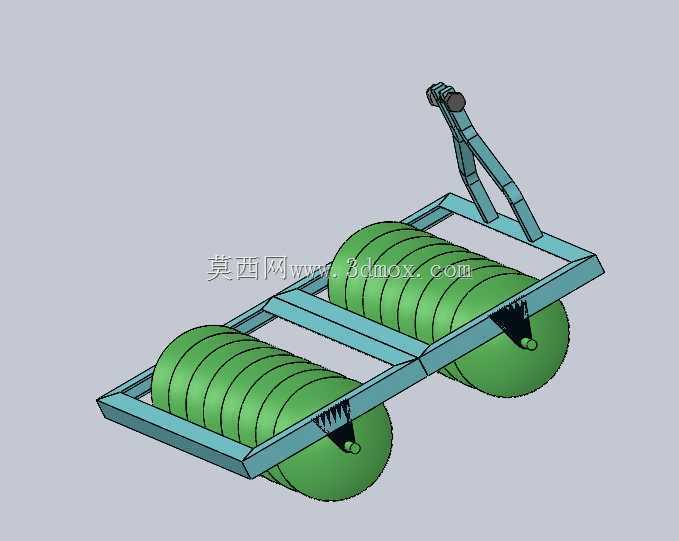

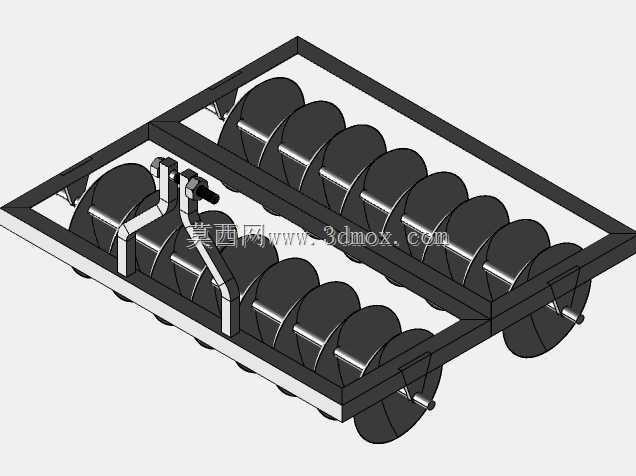

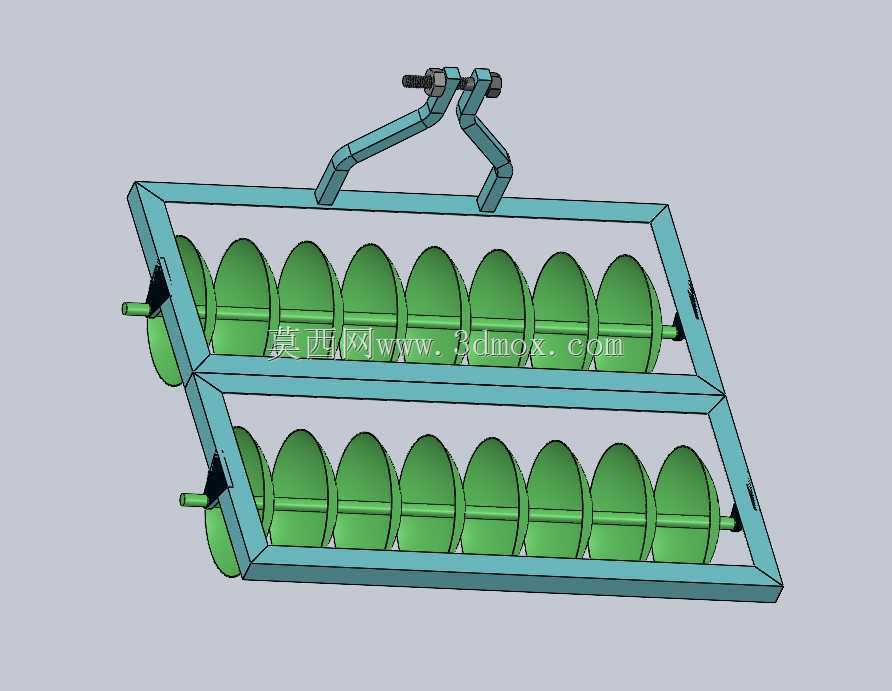

　　从结构布置看，模型采用前后两列耙组的形式，耙片成串安装在各自轴线上，整体由矩形框架承托。框架不仅承担牵引和悬挂时的载荷，还要限制耙组在起伏地面上的相对位置，避免作业过程中出现横向偏摆。前后列耙片在排列上相互错开，前列经过后留下的沟脊和未完全破碎的土块，可由后列再次切削整理，从而减少漏耙区域。这种双列布置在中等黏重土壤、留茬地和浅旋作业场景中比较常见，作业后地表平整度和土壤疏松程度都更容易控制。

　　耙片是整机的核心工作部件。模型中圆盘形耙片具有明显的弧形凹面，滚动时刃口先接触土壤，凹面再对土体产生侧向推挤。与平面刀片相比，这种形状既能降低单纯切削带来的阻力，又能利用曲面把土块抬升、翻转并抛落，使土垡在回落过程中自然碎裂。耙片间距需要兼顾通过性和碎土质量：间距过小，湿土、草秆容易在片间堵塞；间距过大，则地表会留下明显条沟，碎土覆盖不均匀。现有结构中耙片沿轴向连续排布，相邻片之间保留稳定间隙，适合在常规旱田整地、果园浅耕和播前灭茬作业中使用。

　　机架部分采用杆件围合的承载形式，外形轮廓接近长方形，外侧主梁构成主要牵引边界，中间斜向支撑和连接座把前后耙组固定为一个整体。设计时需要重点关注牵引点高度、机架离地间隙以及耙组偏角之间的匹配。牵引点过高会使机具在工作中出现上抬趋势，耙片入土不足；牵引点过低则会增加前部下压量，导致入土过深、牵引阻力上升。机架离地间隙要保证碎土、残茬通过，避免在秸秆较多或土壤含水率偏高时堆积堵塞。中间连接部位还承担载荷传递作用，螺栓座、加强板和支撑梁的位置应能承受启动、转向和提升时产生的冲击。

　　在安装边界上，这类机具的宽度通常根据配套动力和田间道路通行条件确定。模型呈现的是宽幅双列结构，运输状态下需要关注整机外宽、挂接后总长度以及转弯时耙组末端的扫掠范围。田间作业时，幅宽越大，单位面积作业效率越高，但对提升能力、轮胎压地和地形适应性的要求也随之提高。若用于小块地或丘陵田块，需要校核地头回转空间；若用于规模化大田，则要保证相邻作业行程之间有适量重叠，防止轮胎压实带未被耙片处理。

　　耙组的工作深度主要由机具自重、牵引角度、耙片偏角和限深方式共同决定。偏角增大时，耙片对土壤的侧向切削和推挤作用增强，碎土、灭茬效果更明显，但牵引阻力也会增加；偏角减小时，机具滚动更轻快，适合浅表层松土或高速作业。结构设计中，耙片轴、轴承座和端部支撑需要承受径向土力与周期性冲击，轴系同心度直接影响转动是否顺畅。若装配后耙片转动卡滞，作业时会出现推土、壅土和深度不稳定等现象。

　　从建模角度看，该结构可以拆分为机架焊接总成、前后耙组总成、耙片、间隔套、轴端固定件、挂接连接座等模块。耙片属于重复阵列部件，建立单个零件后按轴线间距实例化布置，可保证片间尺寸一致；机架杆件则需要按实际焊接关系确定中心线和截面规格，连接节点处保留加强结构。进行三维校核时，应重点检查耙片与框架的运动间隙、螺栓装拆空间、轴端固定位置以及挂接状态下整机是否发生干涉。对于结构设计人员来说，这类模型不仅用于外观表达，更可进一步服务于幅宽配置、挂接校核、受力分析和加工出图。

　　圆盘耙在农业生产中的价值在于把耕后整理、浅层松土、杂草防除和残茬混拌集中在一次作业中完成。合理的耙片曲率、排列间距、机架刚度和挂接边界，能够使机具在不同土壤条件下保持稳定入土和均匀碎土效果，减少后续播种时因土块过大、地表不平或草茬架空造成的漏播、深浅不一问题。
