轻钢结构厂房框架三维设计模型

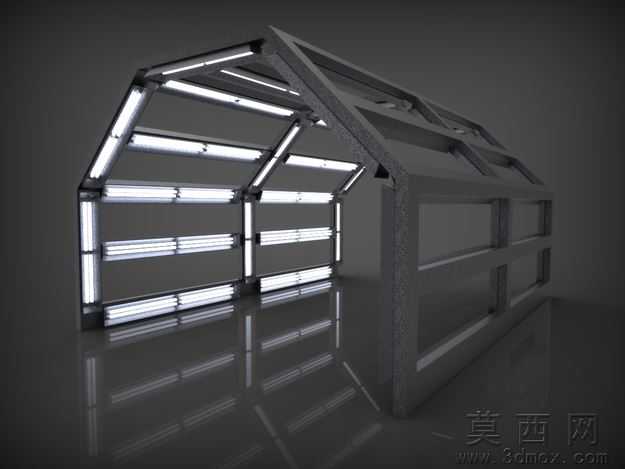

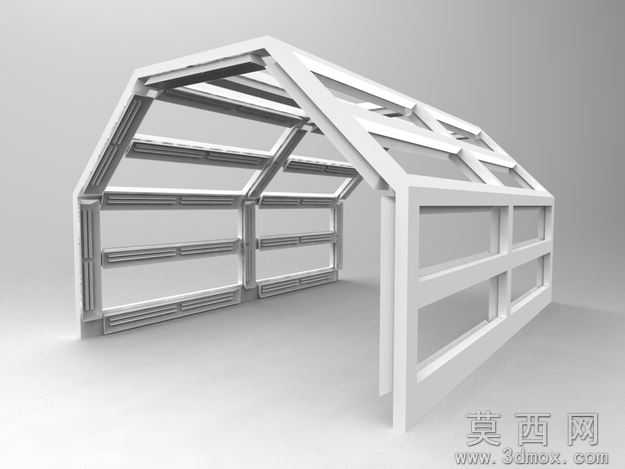

本模型为轻钢结构厂房的主体框架三维设计成果，建模阶段以实际厂房建造的尺寸逻辑为基准，先完成整体轮廓的草绘定位，确定厂房的跨度、进深、檐口高度与坡屋顶倾角参数，再逐一生成立柱、屋面梁、墙面檩条、横向系杆等核心构件，所有构件的截面尺寸均参照常规轻钢厂房的型材规格设定，建模过程中严格对齐构件连接节点，还原真实钢结构的装配逻辑，保证各部件无干涉错位，完整呈现厂房框架的空间排布关系。参数设计层面，模型采用全参数化驱动逻辑，可通过调整型材截面参数、整体跨度数值、屋面坡度值快速适配不同规格的厂房设计需求，所有连接节点的预留位置均符合钢结构施工的常规公差要求，构件之间的拼接间隙控制在工程合理范围内，可直接导出为工程参考图纸用于方案沟通。渲染材质部分，模型对钢结构构件赋予了哑光金属材质，模拟真实轻钢型材的表面质感，场景内添加了柔和的面光源与环境反射效果，通过光影对比凸显框架的空间层次感，地面设置高反射材质强化结构的立体呈现效果，整体渲染效果清晰直观，能够完整展示厂房框架的通透结构特性。结构原理上，该模型还原了轻钢结构厂房的受力传递逻辑，竖向荷载通过屋面梁传递至两侧立柱再传导至基础，横向通过系杆与檩条形成整体稳定体系，坡屋顶结构符合常规厂房的排水坡度设计要求，整体框架无多余冗余构件，体现了轻钢结构自重轻、跨度大、施工便捷的结构优势。软件兼容方面，模型提供STEP、IGES等通用三维格式，同时适配PTC Creo Elements、Pro/Engineer Wildfire5.0等主流三维设计软件，也可导出STL格式用于3D打印验证，不同软件环境下均可完整打开编辑，不会出现构件丢失、曲面破损等问题，方便不同使用习惯的设计师调用修改。研发教学应用层面，该模型可作为钢结构设计课程的教学案例，帮助学习者理解轻钢厂房的构件组成与装配逻辑，也可用于建筑方案初期的效果展示，快速向需求方呈现厂房的整体框架形态，还可作为钢结构受力模拟的基础模型，辅助开展结构力学仿真分析，为相关设计研发工作提供直观的三维参考依据。
