带法兰轴承的轴位调节滑块机构

　　这套滑块调节机构主要面向小行程直线位移调整场景，常见于实验工装、检测治具、小型送料定位台、电子元件压装工位以及教学演示装置中。机构核心由承载底板、滑动托板、法兰轴承组件、导向光轴、传动丝杆和端部手摇件构成，整体结构紧凑，零件数量少，维护点集中，适合在空间受限的设备内部作为独立调节模块使用。

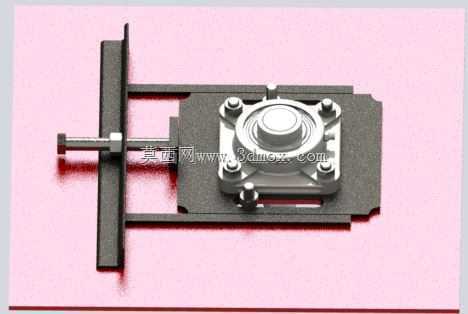

　　从实际用途看，该机构承担的是“固定旋转件并改变其轴线位置”的任务。法兰轴承通过四颗螺钉锁紧在滑动托板上，轴承内圈支撑传动轴或工作头，当转动端部丝杆时，托板沿导向方向平移，从而带动轴系整体改变位置。这种布置在需要微调中心距、补偿装配误差、调整张紧量或改变执行头相对工件位置的场合非常实用。相比直接在长槽孔中松螺钉推移，丝杆驱动的方式定位更连续，回程间隙可控，操作人员无需敲击或撬动即可完成微调。

　　设计思路上，承载底板采用平板式结构，两侧留出安装孔位，可直接固定在设备基板、型材框架或工作台面上。滑动托板与底板之间通过平行导向件约束，只保留一个方向的自由度，避免托板在受力时偏摆。法兰轴承选择带安装翻边的标准件，翻边上的均布孔使轴承座与托板贴合可靠，径向载荷和少量轴向载荷都能通过法兰面传递到托板，再经导向结构分散到底板。丝杆端部配置手拧端头，便于手动旋转；丝杆与托板之间形成螺旋传动，旋转运动转化为直线位移，导程决定了每转的移动量，小导程适合精密微调，大导程适合快速换位。

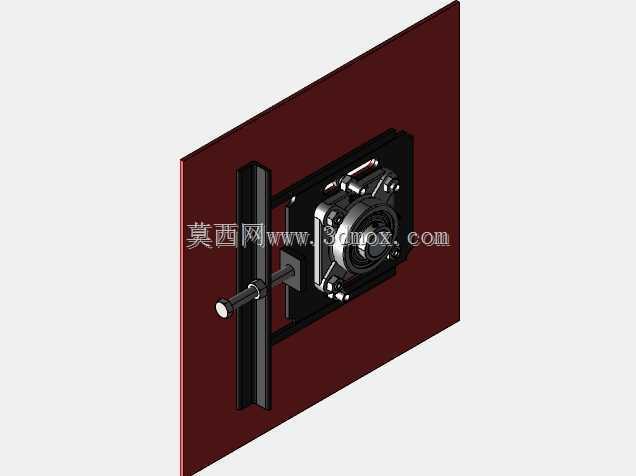

　　外形与安装边界方面，底板为近似矩形薄板，长度方向覆盖滑动行程与两端支撑区，宽度方向以容纳法兰轴承和导向间距为准。滑动托板位于底板中部，法兰轴承圆形轮廓高出托板表面，是整个机构的主要高度占用部分；侧向伸出的丝杆和手轮超出底板边缘，布置时需要在丝杆轴线方向预留操作空间，保证手轮可以完整旋转且不与周边护罩、管线干涉。底部安装孔建议在建模时按实际基板孔位配作，若用于铝型材框架，可在底板下方增加过渡连接板，避免直接锁附时受力不均。

　　结构细节上，导向件与底板之间需要设置支撑座或端部立板，使光轴保持平行并具有足够跨距；跨距过小会降低抗倾覆能力，跨距过大则增加整体长度。丝杆支撑端可采用简单的光孔配合或小型轴用挡圈限位，控制丝杆轴向窜动，同时保证其灵活转动。托板与丝杆的配合部位可设计螺母块或直接在托板上加工螺纹段，若追求更低摩擦和更长寿命，可嵌入铜螺母或滚珠螺母副。法兰轴承外圈与托板定位止口之间建议预留轻微过渡配合，方便装配时同轴找正；锁紧螺钉应交叉均匀拧紧，防止轴承座变形影响内圈回转精度。

　　在工况适配方面，该机构更适合低速、轻载、手动调节的场合，例如视觉相机位置微调、传感器探头对位、小型工件挡块定位、皮带张紧调节以及教学实验中的运动原理演示。若用于频繁自动往复运动，则需要将手轮替换为联轴器与电机，并对丝杆端部支撑、导向润滑和限位开关进行补充设计。载荷较大时，应校核底板厚度、导向轴直径和丝杆稳定性，避免托板在悬臂受力下出现翘起。三维建模时可按实际标准件尺寸建立法兰轴承、螺钉和光轴，装配中重点检查丝杆行程极限、托板与底板的间隙、手轮旋转空间以及轴承内孔与被支撑轴的配合关系，从而保证机构在真实装配后运动顺畅、定位可靠。
