双吊耳式后方连接铰链结构设计

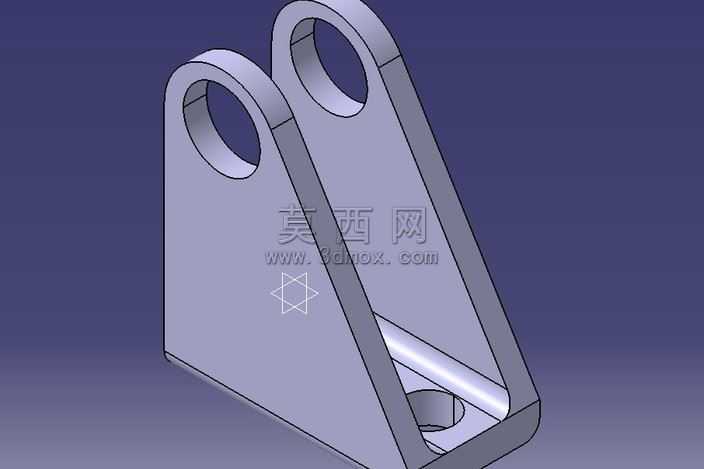

本作品为后方铰接用连接铰链，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工艺要求，对各部位尺寸进行精准约束，确保模型可直接对接后续生产加工环节。模型整体采用一体化折弯式支撑结构，主体为两块平行设置的带孔吊耳板，通过底部的承托结构连为整体，吊耳板顶部开设同轴圆形铰接孔，用于穿装铰接销轴实现转动连接，底部承托结构内侧开设定位安装孔，可通过紧固件完成与安装基体的固定连接。建模阶段对各棱边进行了合理的圆角过渡处理，既避免应力集中提升结构强度，也符合实际五金件的加工成型特征，消除锐边带来的安全隐患。材质设定上选用常用的碳素结构钢作为基础材质，渲染时赋予模型均匀的金属哑光质感，还原钢制冲压五金件的真实表面效果，同时对铰接孔、安装孔的内表面做了精细化处理，体现孔壁的加工精度。结构设计上充分考虑铰接部件的受力特性，两块平行吊耳板可均匀分散铰接处的径向载荷，底部的三角加强式结构有效提升整体抗弯折能力，避免长期受载出现结构变形。设计过程中优先保证铰接转动的同轴度要求，两个吊耳孔的同轴度公差控制在合理范围内，确保销轴穿装后转动顺畅无卡滞，同时底部安装面设置为平面结构，保证与安装基体贴合紧密，连接稳固。模型整体结构简洁紧凑，无冗余设计特征，各部位壁厚均匀，适配冲压成型的加工工艺，可有效降低生产制造成本，同时兼顾结构强度与使用耐久性，能够满足门窗、柜体等场景的后方铰接连接需求，实现部件之间的转动连接与位置固定功能。
