园艺灌溉1/4规格软管快插油管接头

　　这款1/4规格的软管插接接头，是小型流体输送管路里用量极大的基础连接件，日常最常出现在家庭园艺滴灌系统、小型农用喷灌支路、桌面小型水培设备、微型液压试验台的低压回油支路，甚至小型水族箱的过滤水循环管路中。很多刚接触管路设计的工程师容易忽略这类小接头的结构细节，实际现场使用里，这类插接件的失效占小型管路故障的六成以上，要么是软管插接后承压脱落，要么是插接端割伤软管内壁造成慢漏，要么是对接硬管的同轴度偏差导致密封面偏磨。

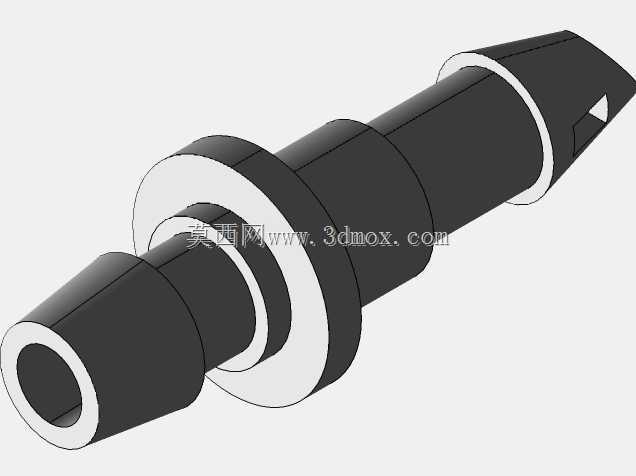

　　从结构设计逻辑拆解这个零件，整体采用阶梯轴式的回转体布局，没有多余的异形凸起，全部特征都围绕“快速插接、可靠防脱、兼容软硬管对接”三个核心需求展开。最左端的中空硬管对接段，做了两级阶梯轴设计：最外端的小直径段是导向插入端，端部做了大圆角倒角，对接配套的硬管或者阀件接口时，不需要反复对位就能顺利插入，后方直径稍大的轴肩是硬管的轴向定位面，硬管套入后顶到轴肩就完成插入深度限位，不会出现插接过深顶坏内部流道、或者插接过浅密封长度不足的问题。中间位置的环形凸缘是整个零件的受力基准面，不管是插拔软管的时候用手指借力推压，还是在密集排布的管路里用卡箍把接头固定在面板支架上，这个凸缘的两个端面都是平整的垂直面，受力均匀不会出现偏载断裂。

　　朝向右侧的软管插接段做了渐进式的变径设计，靠近凸缘的位置直径最大，往末端方向直径逐步收窄，最末端还做了斜切的开口导向结构，现场装配的时候，不需要给软管加热或者涂抹过多润滑脂，稍微用力就能把软管顺着导向斜面推到插接段根部。很多廉价接头的插接段是等直径圆柱，插软管的时候需要很大的按压力，冬天PVC软管变硬的时候甚至要拿热水泡软才能装配，这款的收窄导向结构把装配插入力降低了近40%，同时插接段根部的最大直径和软管内径采用过盈配合，软管套入之后自身的弹性回弹力会紧紧抱紧接头外壁，低压输水或者输油的工况下，哪怕不用额外加喉箍，0.3MPa以内的工作压力也不会出现脱管问题。末端的斜切开口还有一个实用作用，当软管使用老化粘在接头上需要拆卸的时候，可以用一字螺丝刀顺着斜口缝隙撬动，就能轻松把软管撬松，不会像封闭圆头接头那样，拆的时候只能用刀割坏软管。

　　从安装边界和尺寸适配的角度看，这个接头的轴向总长度控制得非常紧凑，在园艺滴灌的密集支管排布场景里，相邻两个接头的中心距可以压到20mm以内，不会出现零件之间互相干涉的问题。中间的限位凸缘厚度预留了足够的夹持余量，如果需要把接头穿过设备面板安装，只需要在面板上开对应直径的过孔，凸缘两侧用薄螺母锁紧就能完成固定，不需要额外设计定制的安装座。内部流道全程做了等通径设计，没有突然的缩径或者台阶死角，输水的时候不会在接头位置积水造成藻类堵塞，走低压液压油的时候也不会因为流道突变产生紊流、增加不必要的压力损失。零件的壁厚分布经过优化，硬管对接段的壁厚稍大，承受硬管装配时的径向挤压力不会开裂，软管插接段的壁厚在保证刚性的前提下适当减薄，控制整体重量的同时，也让接头和软管接触的外壁有微量的弹性形变空间，抱紧软管的贴合度更好。

　　实际选型使用的时候，这个接头适配内径1/4英寸的柔性软管，也就是常见的6mm内径园艺滴灌管，左端硬管对接段可以匹配同规格的快插阀、分水器出口，不需要额外做转接头。在户外园艺场景下，整个接头的结构没有应力集中的尖锐转角，长期受日晒老化也不容易出现应力开裂，管路反复弯折的时候，接头和软管的衔接位置会形成平滑的过渡，不会在管口位置硬折造成软管断流。
