电动泵专用弯式排放法兰结构设计

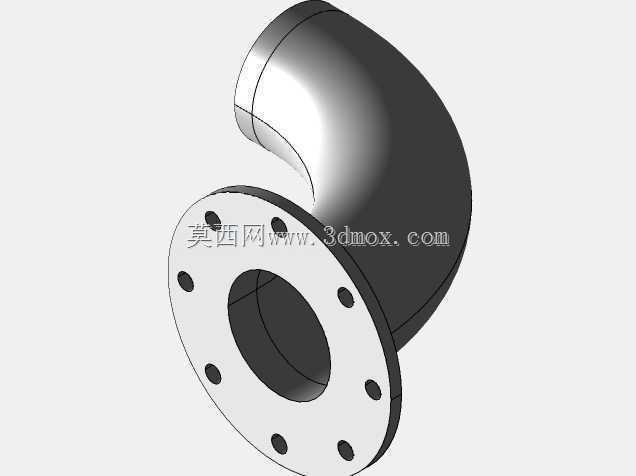

　　在流体输送系统的管路布设场景中，尤其是电动泵组的出口端管路衔接环节，这类弯式排放法兰的应用十分普遍，它承担着改变流体流向、实现泵体与外接管路密封刚性连接的核心作用，区别于直通式法兰结构，90度弯折的本体结构能够直接适配泵体侧方出口的排布需求，省去额外加装弯头的装配步骤，减少管路系统的泄漏点数量，同时压缩整体管路的安装占用空间。从结构设计逻辑来看，该法兰采用一体成型的弯管加法兰盘结构，弯折段的内壁做了顺滑圆弧过渡处理，没有直角折角结构，能够有效降低流体经过弯折位置时的局部阻力损失，避免流体在拐角处形成涡流、滞流区，减少介质内杂质在管路拐角处的沉积概率，尤其适配输送带有少量固体颗粒的流体介质场景，长期运行下管路内壁的淤积风险更低。

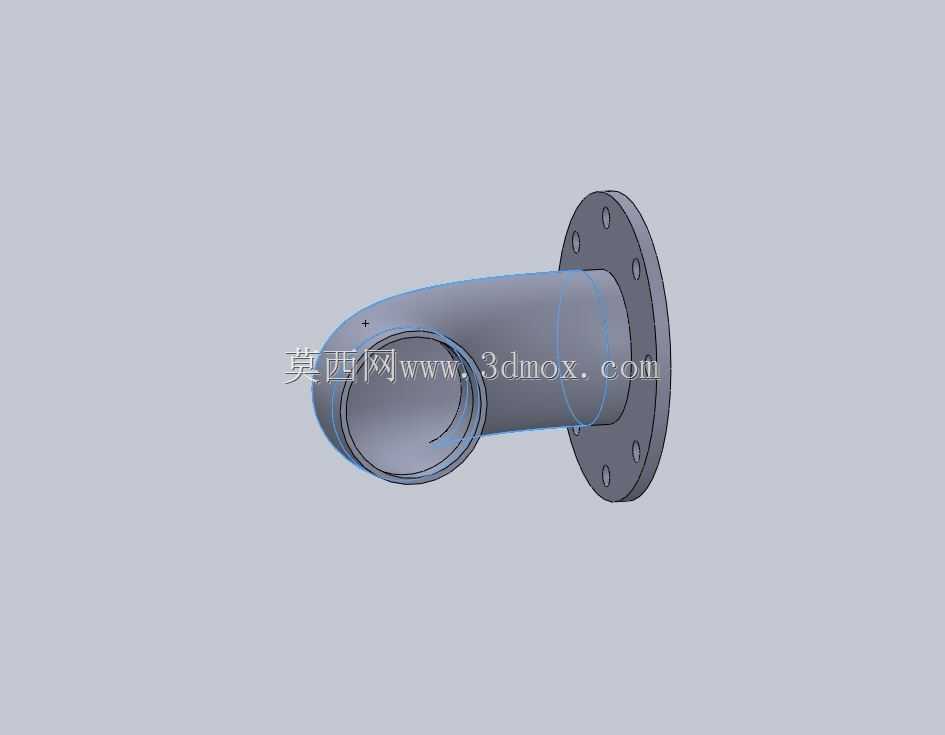

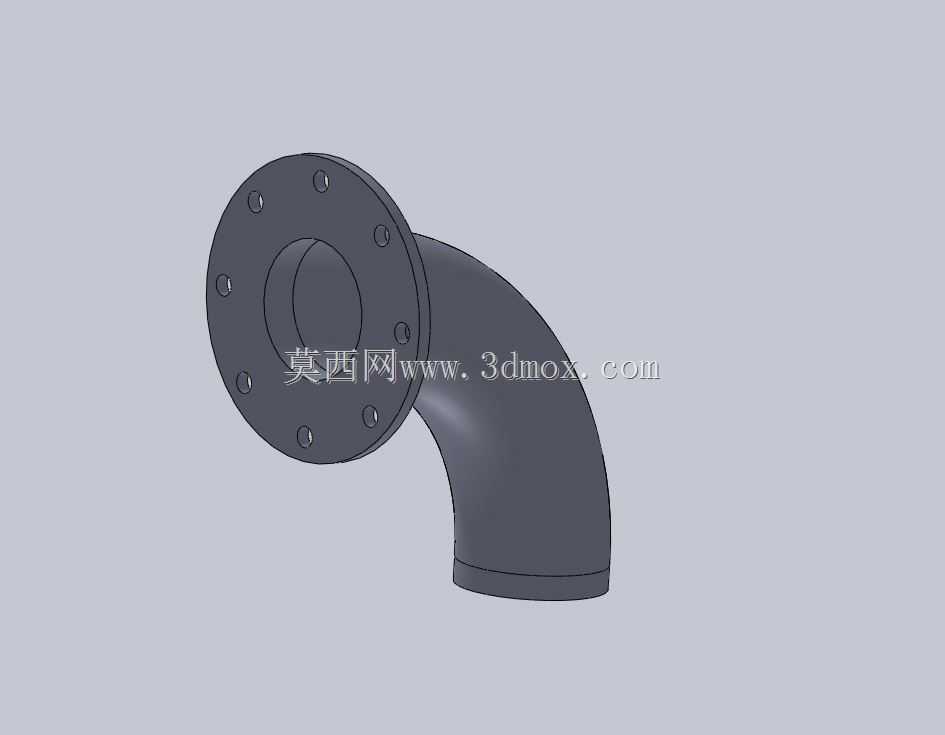

　　法兰盘端采用标准的圆周均布螺栓孔设计，安装时能够与对应规格的配对法兰实现精准对位，螺栓孔的孔径、孔位分布公差严格控制在通用管路安装的公差范围内，现场装配时不需要额外进行扩孔、修配操作，法兰盘的密封面采用平面密封结构，适配常规的非金属平垫片使用，密封面的平面度、表面粗糙度满足中低压管路的密封要求，在额定工作压力下能够实现稳定的静密封效果，不会出现介质渗漏问题。弯管的另一端为承插式接口结构，能够直接与对应外径的金属管路进行插接焊接，接口位置的壁厚做了局部加厚处理，焊接时不会因为热输入量过大导致管壁焊穿、变形，焊接完成后接口位置的结构强度能够满足管路系统的承压、抗振动要求，适配电动泵运行时产生的小幅振动工况，不会因为长期振动出现焊缝开裂、

　　接口松脱的问题。从安装边界尺寸来看，法兰盘的外径尺寸、螺栓孔中心圆直径与同压力等级的标准法兰尺寸保持一致，不需要对原有配对法兰进行更换即可直接替换安装，弯管段的弯曲半径经过优化设计，既保证了流体过流的顺畅性，又控制了弯折位置的整体外轮廓尺寸，在空间紧凑的泵组安装舱室内，不会和周边的泵体支架、其他管路、电气线路产生干涉，安装时的操作空间需求更小，现场施工的适配性更强。在实际选型应用过程中，这类弯式排放法兰多用于中小型电动泵的排空、排放管路接口，比如稳压设备配套的电动泵组、小型给排水泵组、工业循环系统的补水泵组等场景，相比采用直通法兰加外购弯头的组合方案，一体结构的法兰部件减少了一个密封连接面，从根源上降低了管路泄漏的故障点，

　　同时装配时只需要完成法兰端的螺栓紧固和管路端的焊接两道工序，相比分体式组合部件的装配效率提升明显，也减少了不同厂家生产的法兰与弯头配合时出现的尺寸偏差、角度偏差问题，能够保证管路安装后的走向精度，避免管路安装完成后出现额外的装配应力，延长管路系统的整体使用寿命。结构细节上，弯管段与法兰盘的连接位置做了圆弧过渡的加强筋处理，能够提升拐角位置的结构强度，在管路受到外部侧向力、或者系统出现水锤冲击时，拐角位置不会出现应力集中导致的开裂、变形问题，法兰盘的背面与弯管衔接的位置也做了平滑过渡，没有尖锐的棱角结构，现场安装操作时不会划伤施工人员，也不会在后续运维过程中积存灰尘、油污，便于日常的清洁维护。整个部件的壁厚设计经过承压校核，在额定工作压力范围内，管壁的应力分布均匀，没有局部应力过高的薄弱区域，长期在带压工况下运行不会出现塑性变形，能够稳定承担管路连接、流体导向的作用。
