可调式微型锥钩夹紧定位机构

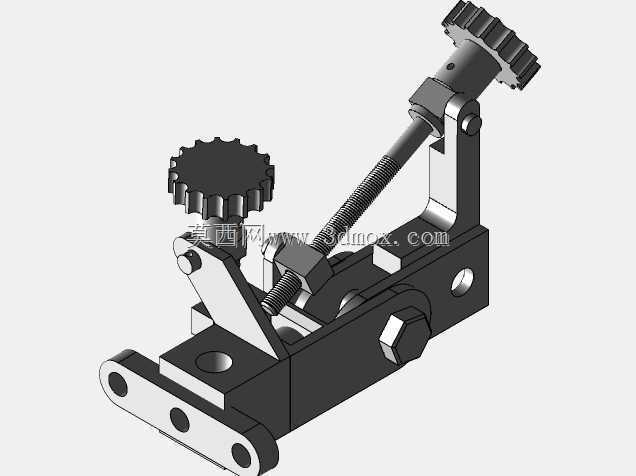

　　这款微型锥钩夹紧定位机构，多应用在小尺寸工件的精密装夹场景，比如小型电子元器件引脚成型工位的工件固定、小型精密冲压件的二次加工定位、实验室小型试验台的试样夹持，也可集成在小型自动化装配线的随行夹具上，完成薄型、小尺寸异形工件的快速压紧定位，避免加工或装配过程中工件出现窜动、偏移，保障加工精度与装配一致性。从功能特性来看，该机构采用双调节旋钮配合斜向推杆的结构，两个带滚花的调节旋钮分别对应粗调与精调行程，顶部旋钮可快速调整锥钩的开合初始位置，侧方旋钮可实现夹紧力的精细调节，适配不同厚度、不同材质的工件夹持需求，滚花设计无需额外工具即可手动完成调节，适配频繁换型的小批量生产场景。斜向布置的推杆采用梯形螺纹传动，具备自锁特性，

　　夹紧后不会因为设备运行的振动出现松脱，锥钩的接触端做了小角度锥面设计，夹紧时能自动适配工件的微小尺寸偏差，同时锥面的楔紧效应可进一步提升夹紧可靠性，避免工件受侧向力时滑脱。机构的底座采用一体化L型结构设计，底座上预留了两个长圆形安装孔与一个圆形定位销孔，安装时可先通过定位销孔完成机构的初定位，再通过长圆孔微调安装位置，适配不同工位的安装间距要求，底座侧面预留的六角螺母安装位，可配合螺栓完成侧向的辅助固定，在高振动工况下也能保持机构的安装稳定性。设计过程中，首先围绕小空间安装的需求做了结构紧凑化处理，整体机构的活动部件全部内嵌在底座的安装槽内，没有外凸的易磕碰结构，整体占用的安装空间远小于同行程的常规压板夹具，

　　适合在排布密集的多工位工装板上使用。传动部分的螺纹副做了等强度设计，推杆的螺纹直径与旋钮的传动力臂经过匹配计算，手动旋转旋钮时的操作力控制在15N以内，长时间操作也不会造成操作人员的手部疲劳，同时螺纹的导程选用1mm的细牙螺纹，每旋转一圈的推进量为1mm，可实现0.1mm级别的夹紧位置微调，满足精密加工的定位精度要求。锥钩的摆动转轴采用间隙配合设计，转轴处预留了微小的活动旷量，配合锥面的自适应特性，可补偿工件表面的平面度误差，即使工件夹持面存在0.2mm以内的平面度偏差，锥钩也能完全贴合工件表面，避免点接触造成的工件压伤或者夹紧力不足的问题。从安装边界来看，机构整体的安装底座宽度为32mm，长度为68mm，

　　高度方向在夹紧行程最小状态下为52mm，最大行程状态下高度为65mm，安装孔的中心距为24mm，长圆孔的调节行程为6mm，可适配M4规格的安装螺栓，侧向辅助固定位适配M5规格的锁紧螺栓。机构的活动部件行程范围为0-12mm，可夹持的工件厚度范围为0-10mm，最大夹紧力可达80N，足够满足小型有色金属件、塑料件、薄型电路板等工件的装夹需求，不会因为夹紧力过大造成薄壁工件的变形。在实际使用中，该机构可单独作为手动夹具使用，也可将调节旋钮替换为气动或电动驱动头，改造为自动夹紧机构，适配自动化生产线的控制需求，机构的所有易磨损部件都采用模块化设计，螺纹推杆、锥钩、转轴等部件都可单独拆卸更换，日常维护无需整体更换机构，降低了长期使用的维护成本。
