弧形多孔连接安装支架结构设计

　　做机械结构设计这些年，这类弧形多孔安装支架的应用场景其实比想象中更广，很多需要避让内部运动部件、同时要保证连接刚性的设备上都能见到类似结构。从实际使用场景来看，这类支架常被用在动力传输组件的外围防护、传动带张紧机构的固定基座、或是设备内部管线的走线支撑位置，尤其是在有旋转轴、往复运动件的设备舱内，直条形的支架往往会和运动轨迹产生干涉，这种顺着部件运动包络线设计的弧形结构，刚好能在有限的安装空间里留出足够的安全间隙，避免设备运行过程中出现剐蹭、碰撞的问题。

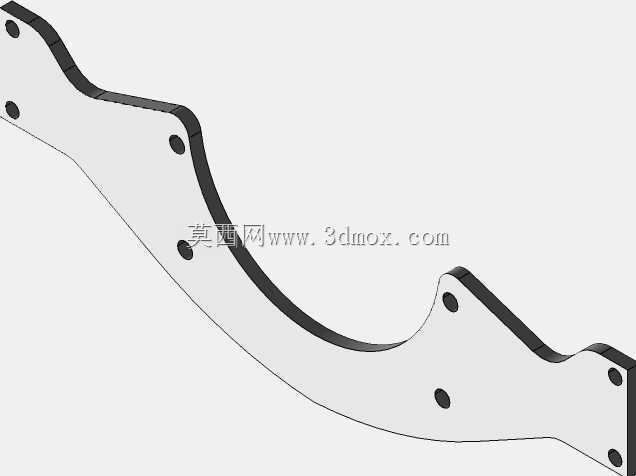

　　从功能特性上看，这个支架上分布的多个安装孔位，不是随意排布的：靠近两端的孔位是主固定孔，用来把支架整体锁固在设备的基体框架上，孔径匹配常用的内六角圆柱头螺栓尺寸，孔位周边做了轻微的沉台设计，能让螺栓头完全埋入支架表面，不会突出平面刮蹭到周边的管线或是运动部件；中间段分布的几个小孔，是附属功能安装位，可以用来固定走线卡扣、传感器支架、或是小型的防护挡板，不用额外在支架上二次钻孔，减少现场装配的加工工作量。支架的截面是等厚度的钣金折弯结构，边缘做了倒圆角处理，没有尖锐的毛刺边，既避免装配时划伤操作人员，也能减少应力集中，避免设备长期运行受振动影响出现边缘开裂的问题。

　　当初设计这类结构的时候，首先要卡的就是安装边界：第一步得先把周边运动部件的最大运动包络面画出来，支架的内弧面要和这个包络面留出至少3mm的安全间隙，要是设备运行有振动的话，间隙还要再放大1-2mm，防止长期振动出现位移后产生剐蹭。然后是孔位的同轴度要求，两端的主固定孔要和基体上的安装柱完全对齐，孔位公差控制在±0.1mm以内，不然装配的时候螺栓会穿不进去，强行锁固的话会给支架带来额外的装配应力，时间长了容易出现变形。支架的厚度选择要根据实际承重来算，要是只是做防护和走线支撑，用2mm厚的冷轧钢板折弯就足够，要是需要承载张紧轮之类的受力部件，厚度就要加到3-4mm，还要在折弯位置做加强筋，避免受力后出现弧形段变形。

　　实际建模的时候要注意，弧形段的折弯半径不能太小，要是折弯半径小于板材厚度的话，冲压加工的时候外侧容易出现裂纹，内侧会起皱，废品率会很高。另外所有孔位的位置都要避开折弯线，最少要离折弯线一个板厚的距离，不然折弯的时候孔位会被拉变形，导致螺栓穿不过去。很多新手做这类结构的时候，容易只看外观弧度顺不顺，忽略了实际安装时的工具操作空间，比如每个螺栓孔的周边，要留出足够的空间放套筒或者扳手，不然装配的时候螺栓拧不紧，后期维护拆的时候也麻烦。还有支架的表面处理，一般做喷塑或者镀锌就可以，要是用在有腐蚀的环境里，就要换成不锈钢材质，厚度可以适当减薄一点，因为不锈钢的强度比普通冷轧板要高。

　　从安装适配性来说，这个支架的弧形走向是顺着设备内部的圆弧轮廓走的，安装之后不会突出设备的外轮廓，不会额外占用设备的外部空间，也不会和周边的其他支架产生安装干涉。之前做同类项目的时候，一开始把支架做成了直的，结果装上去之后和传动带的运行轨迹差了2mm，设备一转就磨皮带，后来改成这种弧形结构，刚好避开了皮带的运动范围，同时还能在支架上装皮带跑偏的检测传感器，一举两得。这类结构看起来简单，其实每一个弧度、每一个孔位的位置，都是结合实际装配和运行需求反复调整出来的，不是随便画个弧线打几个孔就能用的，要是弧度不对，要么装不上，要么装上之后影响其他部件的正常运行，反而给后续的装配和维护带来麻烦。
