交流稳压器配套安装固定支架结构

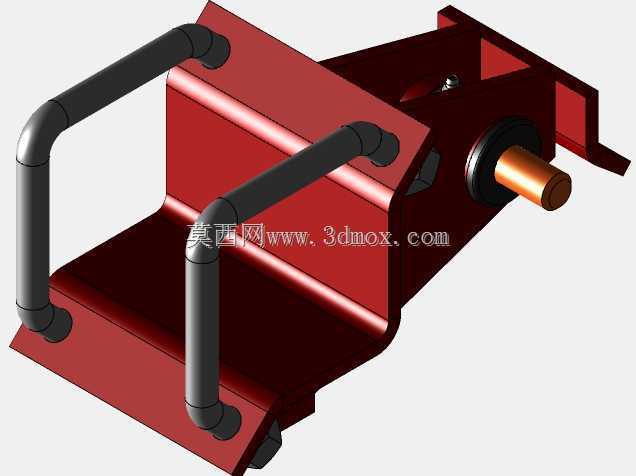

　　这款支架结构是交流稳压类电力设备的配套安装承载构件，主要应用在工业配电、车间稳压供电、小型机电设备配套供电场景中，承担核心调压组件的定位、承载以及外部安装对接的作用，是稳压器内部结构连接与外部固定的核心受力构件。从结构设计逻辑来看，整体采用折弯钣金作为主体承载框架，钣金件通过多道折弯形成U型的主容纳腔，腔体内部预留了足够的空间容纳稳压器的调压线圈、轴接式调压触头组件，伸出的铜质轴端是调压操作的动力输入接口，可外接手动调节手柄或者伺服驱动组件，实现输出电压的调整动作。两侧对称布置的弯管式扶手结构，并非单纯的搬运握持结构，同时兼具防护功能，可避免设备搬运、安装过程中外部磕碰直接接触内部的调压轴与接线部位，扶手采用圆管弯折成型，

　　两端通过焊接或者紧固件固定在主钣金侧板上，握持位置做了圆弧过渡，没有尖锐棱角，既方便设备整机组装过程中的移位操作，也能在设备装入柜体后形成侧面的防护边界。主钣金框架的侧边预留了向外延伸的安装折边，折边上可加工对应的安装孔位，用于将整个支架连同内部装配的调压组件固定在稳压器的机箱内壁上，安装孔位的位置设计避开了内部组件的运动轨迹，不会对调压轴的转动、触头的滑动造成干涉。从安装边界来看，支架整体的宽度适配常规小型台式交流稳压器的机箱内部宽度，伸出的调压轴端距离支架安装基准面的高度，匹配常规机箱面板上调节旋钮的安装高度，不需要额外加装转接轴就可以直接和面板上的操作旋钮对接，减少了装配环节的调整工作量。结构设计上充分考虑了钣金加工的工艺性，

　　所有折弯位置都预留了合理的折弯半径，没有过小的内角结构，避免折弯过程中出现板材开裂的问题，主体板材的厚度选择兼顾了承载强度与整机重量控制，能够承受内部线圈、铁芯组件的总重量，在设备运输、长期运行过程中不会出现明显的结构形变。两侧的弯管扶手和主钣金框架连接位置做了局部加强，避免搬运过程中受力过大出现开焊或者连接松动的问题。支架的腔体内部没有多余的凸起结构，给内部组件的装配留出了足够的操作空间，组装时可以先将调压轴、线圈组件预装在支架上，形成独立的装配模块，再整体装入机箱内部，这种模块化的设计思路能够大幅提升整机组装的效率，也方便后期设备维护时的模块拆卸更换。调压轴穿出支架侧板的位置预留了轴承安装位，可配套加装滑动轴承或者轴套，

　　降低轴转动过程中的摩擦阻力，同时避免轴长期转动对钣金侧板造成磨损，提升结构的长期运行可靠性。支架表面做了涂装处理，红色的涂装层既可以起到防锈防腐蚀的作用，也能和机箱内部其他构件形成明显的视觉区分，方便装配过程中的构件识别，同时涂装层的绝缘特性也能避免内部带电部件和钣金支架直接接触造成的漏电风险。在实际应用场景中，这类支架结构不仅可以用于常规的小型交流稳压器，经过尺寸调整后也可适配同类型的调压变压器、接触式调压器等电力调压设备，结构的通用性较强，核心的承载、定位、防护功能可以覆盖多数小容量调压类电力设备的安装需求。设计过程中没有采用复杂的拼焊结构，多数结构通过钣金折弯一体成型，减少了焊接工序的工作量，也降低了焊接变形对整体装配精度的影响，所有需要配合的安装面都在折弯成型后做了平面度校正，保证组件安装后不会出现位置偏移，调压轴转动过程中不会出现卡滞、偏心的问题。
