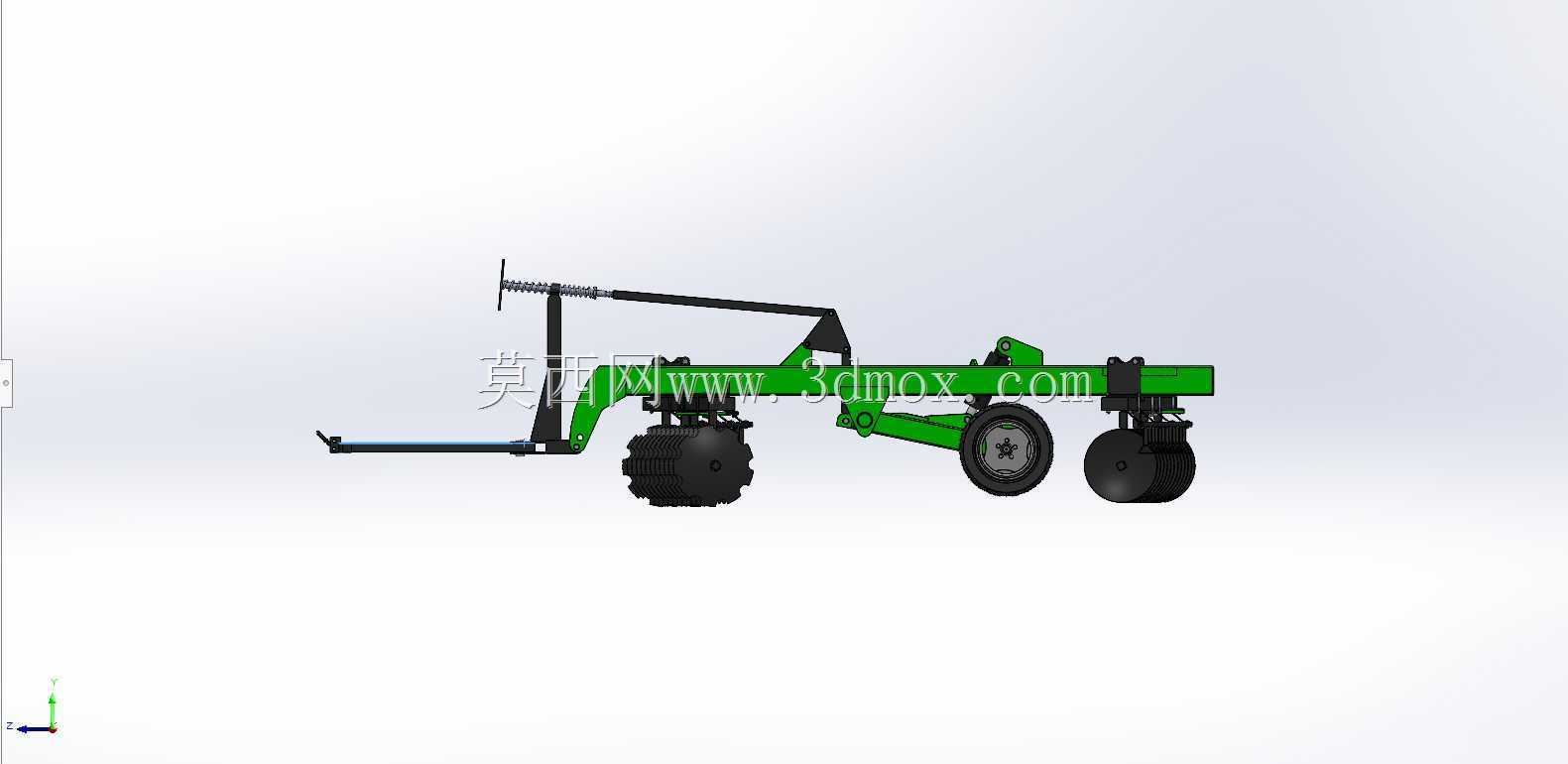

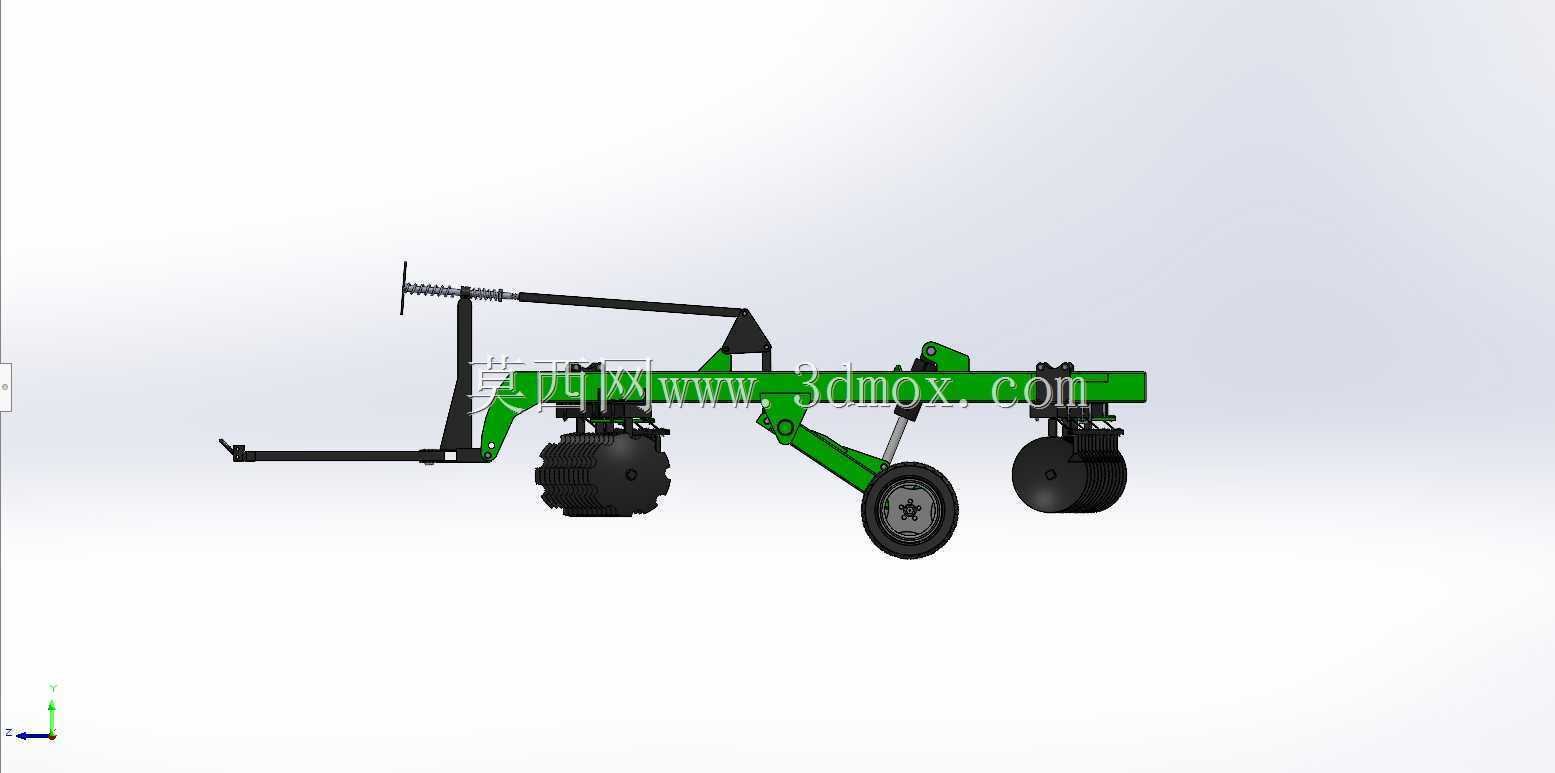

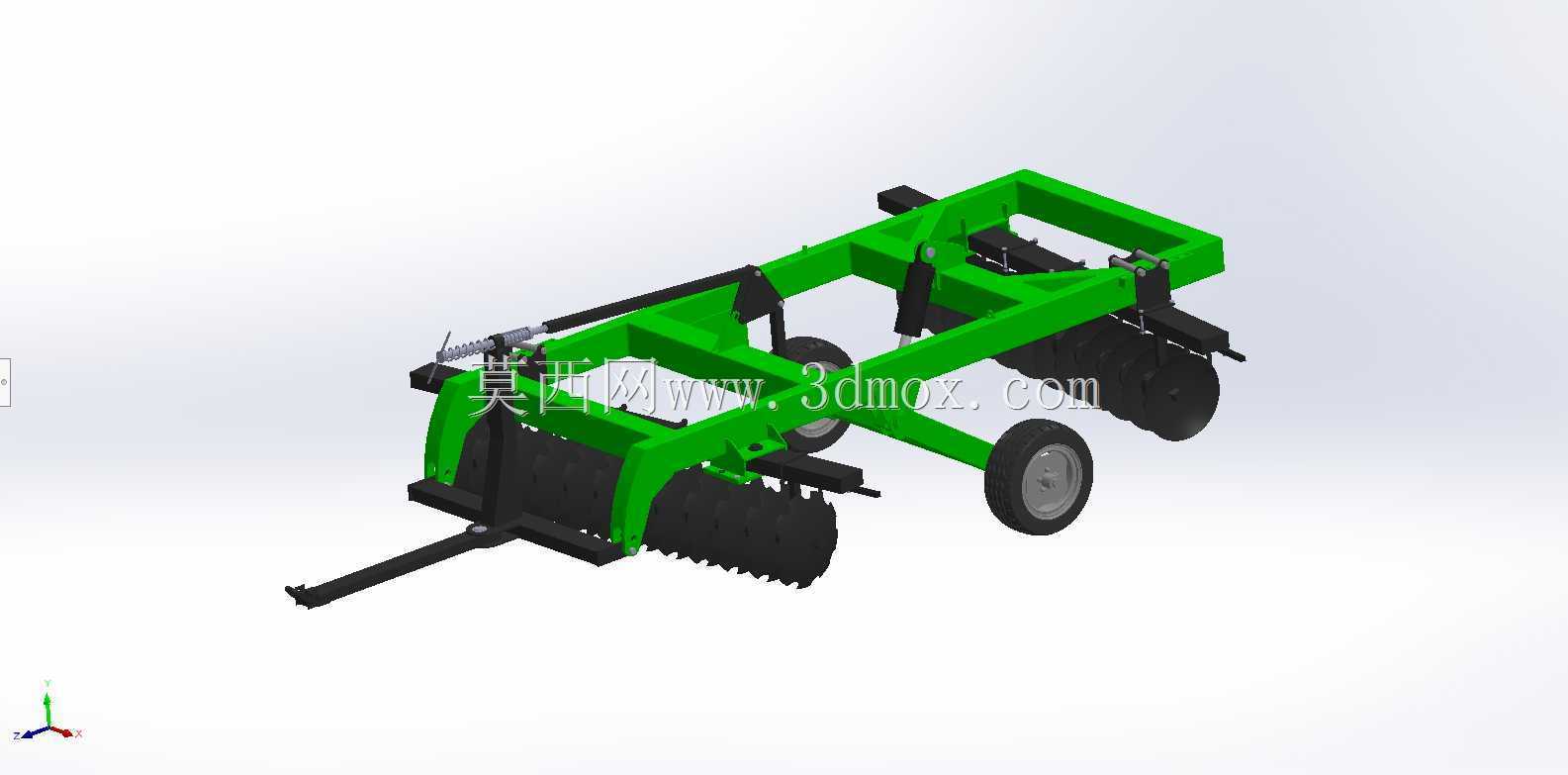

农用圆盘耙耕作部件三维结构设计

　　在旱作农业的整地作业环节里，圆盘耙是播前整地、收后灭茬的核心机具，本次拆解建模的是圆盘耙的单组耙片作业单元，这类部件广泛适配于25-80马力段的轮式拖拉机后悬挂系统，也可作为联合整地机的核心作业模块搭载使用。从实际作业场景来看，该部件主要承担破碎土块、切断作物残茬、平整地表、混合表层土壤与底肥的功能，相较于传统铧式犁，它的作业深度更浅但作业幅宽更大，对粘重土壤、留茬地块的通过性更好，不会出现严重的缠草堵转问题。

　　从结构设计逻辑来看，整个耙组采用偏角安装的思路，耙片平面与机组前进方向设置12-18度的可调偏角，作业过程中耙片既随机组做平动，又在土壤阻力作用下绕耙轴自转，球面圆盘的刃口在切入土壤时，会对土块产生剪切、挤压、抛翻的复合作用力，被切下的土垡沿圆盘凹面上升到一定高度后跌落，与其他土块碰撞破碎，同时能将地表的作物残茬、杂草压入土层下部，避免残茬漂浮影响后续播种作业。建模过程中重点还原了耙片的球面曲率参数，常规作业用耙片的曲率半径多在400-600mm区间，刃口厚度控制在0.5-1mm，保证入土性能的同时兼顾耐磨寿命，耙片中心的方孔与耙轴的配合间隙控制在0.2-0.5mm，既保证拆装便利性，又避免作业过程中出现旷量晃动导致的部件磨损。

　　安装边界方面，单组耙片的轴向间距常规设置为170-230mm，相邻耙片的作业轨迹存在30-50mm的重叠量，避免作业后出现漏耕条带；耙组的铰接支架预留了与机架连接的标准螺栓孔位，适配国内通用的农机机架方管规格，同时支架上设置了刮泥板的安装位，刮泥板与耙片凹面的间隙可调，作业在粘重土壤时将间隙调至3-5mm，可及时刮除粘附在耙片上的泥土，减少作业阻力；在轻质沙壤土作业时可适当放大间隙，降低刮泥板对耙片的磨损。

　　从功能特性来看，该耙组单元可通过调整偏角大小改变作业深度与碎土效果，偏角越大，耙片入土深度越大，碎土、切茬能力越强，作业阻力也相应提升，实际作业中需要根据土壤硬度、残茬密度灵活调整偏角参数。建模时还还原了耙片的轴承密封结构，耙轴两端采用双层防尘密封圈配合铸铁轴承座，可阻挡田间的泥土、秸秆碎屑进入轴承内部，延长润滑脂的更换周期，适配长时间连续作业的需求。不同于重型开荒耙的加厚耙片设计，该款耙片采用65Mn钢板冲压成型后经淬火处理，表面硬度达到HRC42-48，既有足够的韧性碰到石块时不会崩裂，又有足够的耐磨性应对沙质土壤的磨粒磨损，正常作业条件下单片耙片的使用寿命可达到120-180作业小时。

　　在配套适配性上，该耙组单元既可以多组串联组成整幅圆盘耙，也可以单独安装在小型管理机后部，用于果园、大棚内的浅耕除草作业，安装时需要保证整个耙组的水平度，左右两侧的耙片偏角保持一致，避免作业时出现单侧受力过大导致的机组跑偏问题。结构上没有采用复杂的电控或液压元件，全部为纯机械结构，田间作业的故障率极低，日常维护仅需要定期向轴承座内加注锂基润滑脂，检查耙片刃口的磨损情况，当刃口磨损量超过3mm时及时更换或重新磨刃，即可保证作业质量稳定。
