平行轴式减速机配套卷筒传动结构

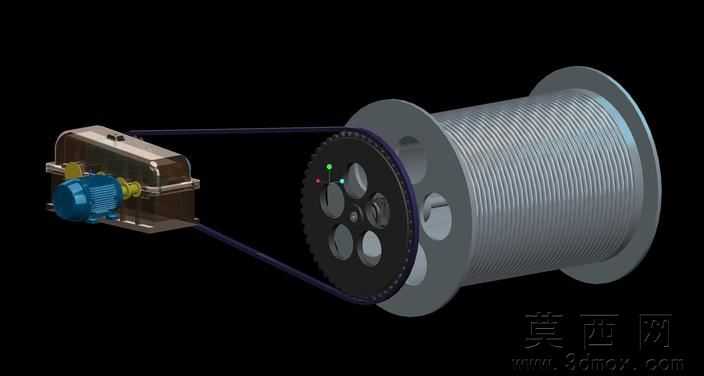

本套传动结构采用三维参数化建模方式完成，建模过程中严格遵循机械设计的公差配合规范，对各组成部件的装配关系进行了精准约束，确保整体结构可实现真实的运动仿真效果。渲染阶段采用哑光金属材质搭配工程塑料材质区分不同功能部件，电机外壳采用磨砂蓝漆材质还原工业电机的真实外观，减速机箱体采用半透明剖视材质，可清晰展示内部齿轮啮合的传动结构，卷筒部件采用镀锌钢材质表现钢丝绳缠绕的金属质感，同步带采用黑色橡胶材质还原带传动的柔韧特性，带轮部分做了镂空减重设计，既符合真实工业产品的轻量化设计思路，也通过材质光影对比提升了模型的视觉层次感。结构设计上，整套装置以平行轴减速机为核心传动单元，输入端连接驱动电机，输出端通过同步带轮传动副连接大直径钢丝绳卷筒，可实现低转速大扭矩的动力输出，适配起重、牵引类设备的动力传输需求。设计过程中重点校核了带轮的传动比、减速机的输出扭矩以及卷筒的承重载荷参数，各部件的安装孔位、连接尺寸均按照通用工业标准设定，可直接用于同类型传动方案的结构参考、教学演示或者方案汇报使用。模型在结构细节上还原了减速机的油标、端盖固定螺栓、电机接线盒、卷筒挡边、带轮张紧结构等细节特征，没有过度简化关键装配结构，能够清晰展示平行轴减速机与卷筒之间的动力传递路径，帮助使用者快速理解整套传动系统的工作原理。
