剖视展示内燃机曲柄连杆结构三维设计

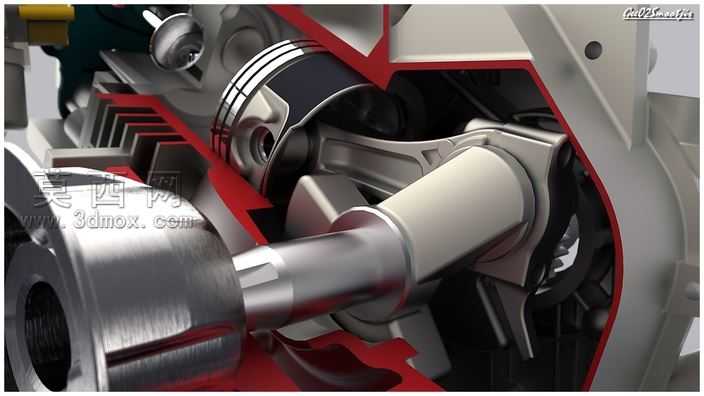

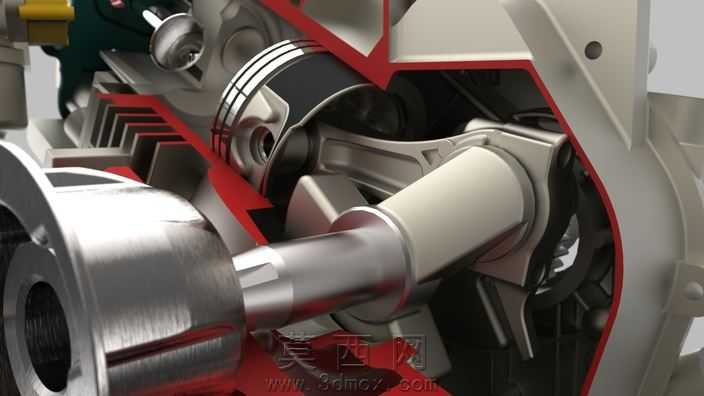

本作品为内燃机核心结构的剖视展示三维设计，建模阶段以真实往复式发动机的工作原理为核心依据，先搭建整体装配的基准坐标系，从核心动力输出部件曲轴开始建模，精准还原曲轴的主轴颈、连杆轴颈、平衡块的曲面过渡与尺寸比例，保证各轴段的同轴度公差符合真实机械设计要求，后续依次完成连杆、活塞、活塞销、气缸体等配套零部件的独立建模，每个零件的倒角、退刀槽、装配定位孔等细节都做了还原，避免模型出现结构失真的问题。装配阶段严格按照内燃机的实际装配关系添加配合约束，曲轴与缸体主轴承座设置同轴心配合，连杆大头与曲轴连杆轴颈设置转动配合，连杆小头与活塞销设置转动配合，活塞与气缸内壁设置滑动配合，完整还原曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的运动逻辑，可直观演示发动机的核心动力传递路径。渲染阶段采用剖视视角的展示方案，将气缸体的部分壳体做剖切隐藏处理，让内部的核心传动结构完全暴露在视野中，材质设置上区分不同零部件的材质属性：曲轴、连杆等高强度受力部件采用抛光合金钢材质，调整金属粗糙度与反射参数还原金属机加工后的亮面金属质感；活塞部件采用铝合金材质，设置稍高的粗糙度模拟活塞表面的镀层处理效果；缸体部分采用铸铁材质，降低反射率呈现哑光金属的厚重质感；剖切边缘添加醒目的红色标识，清晰区分剖切边界与实体零件，让观看者可以快速区分被切除部分与保留的内部结构。设计思路上没有追求完整发动机的全零件复刻，而是聚焦于核心动力转换结构的展示，省略了外围的进排气系统、供油系统、点火系统等非核心展示部件，将视觉重心完全集中在曲柄连杆机构的配合关系上，同时对模型的面数做了优化处理，在保证结构细节清晰的前提下减少冗余面，让模型可以流畅完成旋转、缩放等交互操作，方便观看者从任意角度观察各零件的连接关系与结构形态，整体渲染色调调整为偏写实的工业质感，通过光影的明暗变化突出不同零件的轮廓边界，让内部复杂的装配结构层次分明，不会出现零件之间视觉混淆的问题，能够清晰直观地展现内燃机最核心的工作结构，适合用于机械原理教学、发动机结构科普等场景使用。
