转子焊接与部件检测集成设备设计

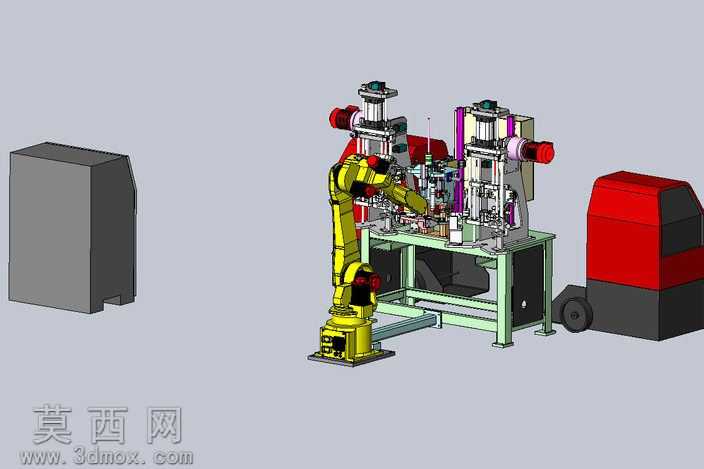

本套三维模型围绕转子加工工序的集成化需求搭建，采用自顶向下的设计思路完成整体布局规划，将转子焊接作业、焊后部件精度检测两大核心工序整合在同一机架平台上，同时配套工业机器人完成工件的上下料与工位转移动作，大幅缩减工序间的工件转运距离，提升转子加工的整体作业效率。建模过程中对各功能模块做了独立的结构拆分：双焊接工位采用对称式立柱布局，每个立柱集成了焊枪进给调节机构、工件定位夹持组件，可根据转子的规格尺寸调整焊枪的进给行程与夹持高度，适配不同型号转子的焊接需求；检测工位集成了多维度检测探头安装位，可完成转子焊接后的同轴度、焊点牢固度、部件装配间隙等多项参数的检测，探头位置预留了调节余量，方便后续根据检测需求更换不同类型的检测元件。配套的六轴工业机器人模型还原了真实关节的转动自由度范围，末端执行器采用适配转子工件的夹爪结构，可精准完成工件从上料位到焊接位、再到检测位的转运动作，机器人的安装底座与主机架做了定位连接设计，保证作业过程中的位置精度。主机架采用工业铝型材搭配钢板焊接的结构形式，底部预留了电控柜、气源处理组件的安装空间，机架台面加工有标准T型槽，方便各工位组件的安装固定与位置调整；设备两侧配套的焊接电源、除尘防护柜体也做了等比例建模，还原了设备整体的现场布局形态。材质渲染阶段区分了不同部件的材质属性：工业机器人的手臂部分采用亮黄色金属烤漆材质，焊接工位的立柱、防护部件采用阳极氧化铝与红色烤漆钢板材质，主机架采用浅绿色工业机架烤漆材质，焊接电源柜体采用红黑搭配的钣金材质，检测探头部分采用不锈钢与工程塑料材质，通过材质差异清晰区分各功能模块，让整体装配结构一目了然。各运动部件的装配关系严格按照实际机械结构设置，进给导轨、传动丝杆、转动关节等部位均做了配合间隙的还原，既保证模型的视觉真实性，也能清晰展示设备的动作逻辑，可用于转子加工自动化产线的方案展示、结构优化参考以及作业流程模拟。
