工业重载滚轮轮支撑装配结构设计

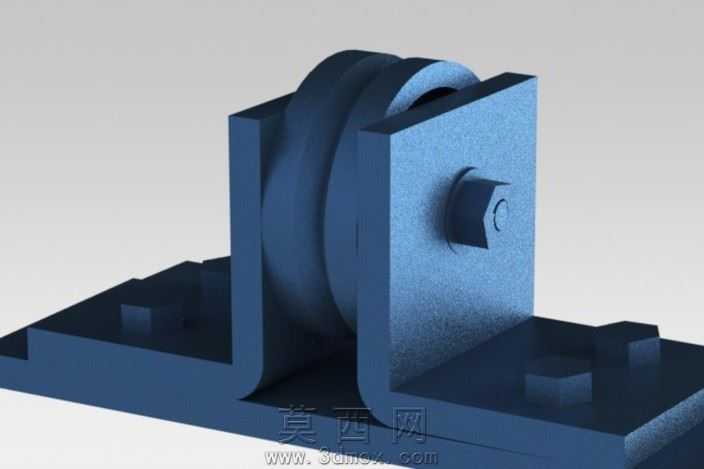

该轮支撑装配结构采用三维参数化建模方式完成整体设计，建模过程中先对各组成零件进行独立特征构建，再通过装配约束完成整体组合，确保各部件间的配合关系符合实际机械装配的公差要求。模型整体采用金属质感的材质进行渲染表现，通过哑光金属材质的参数调整，还原了钢制构件经过表面处理后的细腻质感，渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现出结构的轮廓层次与边角细节，避免了光影过强造成的结构遮挡。从结构设计来看，该轮支撑采用双侧立式支撑板搭配底部一体化安装底座的结构形式，底座预留了对应安装定位的凸台结构，可实现与配套设备的快速定位安装，减少现场装配的对位难度；两侧支撑板通过折弯一体成型的结构与底座连接，相比焊接式结构具备更好的结构强度与抗形变能力，能够承受滚轮传递的径向与轴向载荷。滚轮部分采用带凹槽的轮体结构，可适配对应轨道的导向需求，轮体通过六角头紧固件与两侧支撑板实现铰接配合，装配约束中预留了合理的转动间隙，确保滚轮可顺畅完成周向转动，不会出现卡滞问题。设计过程中充分考虑了构件的受力分布，对支撑板与底座的连接过渡位置做了圆角强化处理，避免应力集中造成的结构断裂风险，同时整体结构造型简洁，没有多余的冗余设计，在满足承载与转动功能的前提下尽可能控制构件的整体重量，兼顾了结构强度与轻量化的设计需求。模型的各零件特征构建逻辑清晰，从基础的草图绘制到拉伸、切除、倒角、圆角等特征的添加都遵循机械加工的工艺逻辑，确保设计出的结构可直接对接后续的加工生产环节，不会出现无法加工的不合理结构。
