适配Bajaj Pulsar系列摩托的通风制动盘结构

　　这款制动盘主要适配Bajaj Pulsar 200/180/220系列通勤及运动款摩托车，属于两轮车行车制动系统的核心摩擦执行部件，日常使用场景覆盖城市通勤、国道巡航以及轻度非铺装路面行驶，直接决定车辆制动过程中的减速稳定性、热衰减抗性与长周期使用可靠性。从实际装车工况来看，该制动盘通过中心的花键式安装孔与前轮轮毂直接配合，安装时无需额外转接法兰，中心孔的多凸耳定位结构完全匹配对应车型轮毂的安装凸台，装配时只需将盘体对位卡入轮毂定位位，再锁紧车轮固定轴即可完成安装，盘体与轮毂的同轴度公差控制在0.05mm以内，能避免高速制动时出现盘面跳动带来的刹车抖动问题。

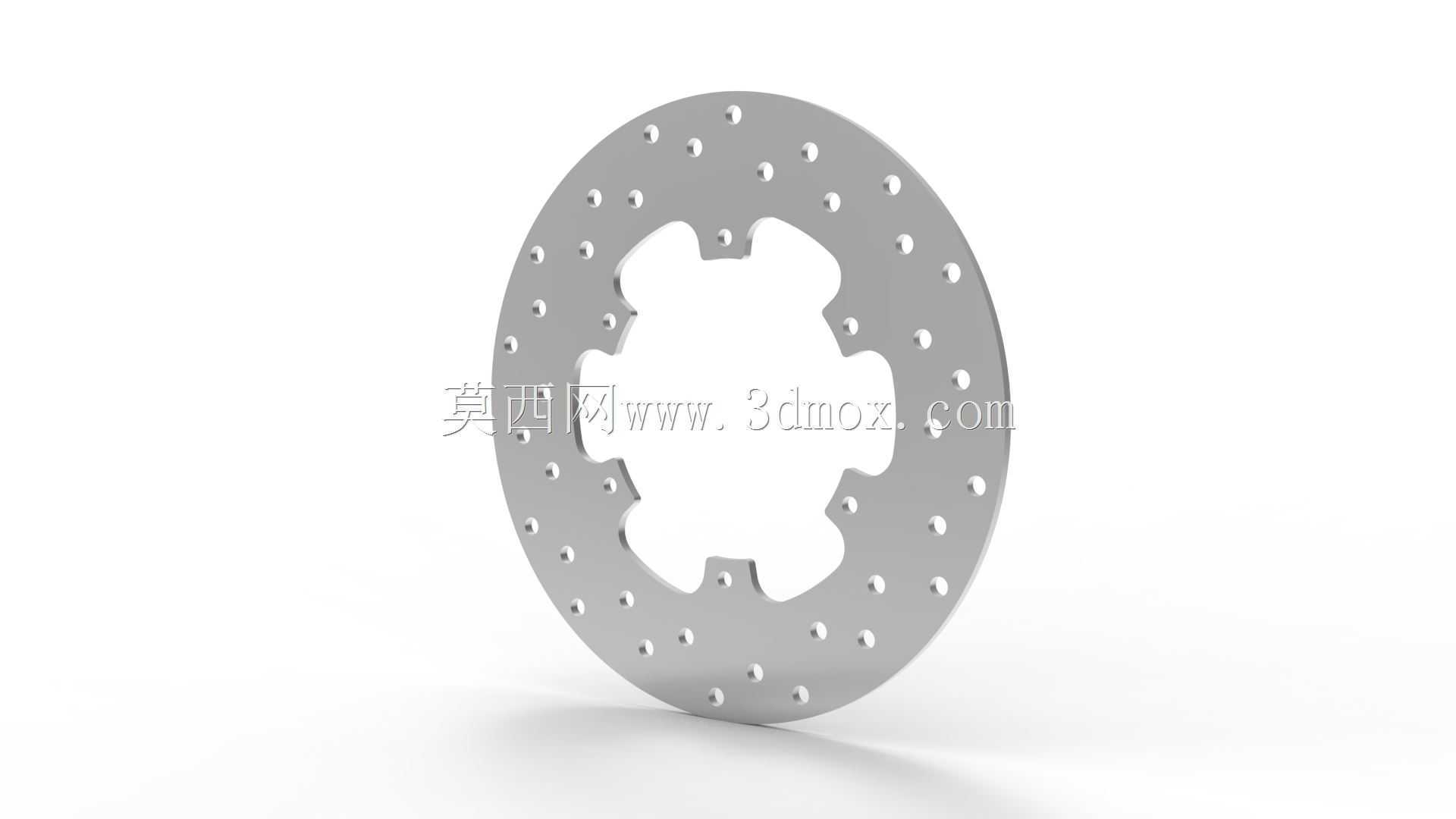

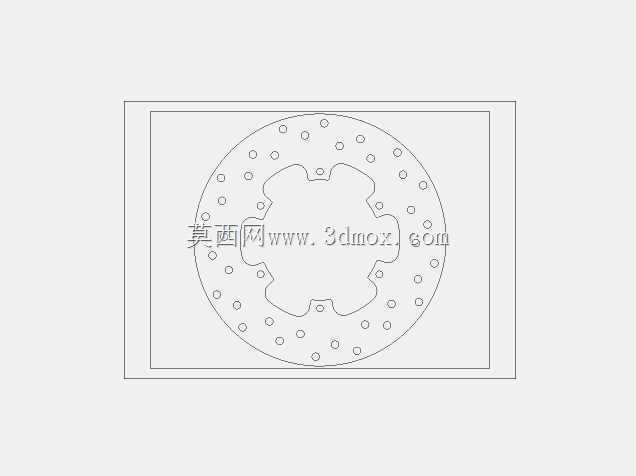

　　盘体整体采用圆形碟式结构，外径尺寸适配对应车型前叉的安装间距，不会与前叉护板、轮辐产生运动干涉，盘面厚度符合原厂卡钳的活塞行程范围，更换时无需调整卡钳安装位即可直接适配原厂单活塞浮动卡钳。设计阶段优先考虑了连续制动的散热需求，盘面沿周向均匀分布多组圆形通风通孔，这些孔洞并非简单的减重设计，一方面在车辆行驶时能引导气流穿过盘体，带走制动片与盘体摩擦产生的热量，避免长时间下坡或连续制动时盘体温升过高导致摩擦系数下降；另一方面这些孔洞可以及时排出制动摩擦产生的磨屑，避免磨屑夹在盘片之间加剧局部磨损，同时在雨天行驶时能快速破除盘面水膜，减少湿滑路面制动的水滑效应，缩短湿滑路况下的制动距离。

　　中心安装位采用非对称的多齿花键结构，区别于普通圆形中孔的制动盘，这种结构能传递更大的制动扭矩，在紧急大力制动时不会出现盘体与轮毂之间的相对滑移，同时安装对位的容错率更高，维修更换时无需反复调整对位角度，卡入即可保证安装位置准确。盘体的摩擦面采用平面度极高的精加工处理，表面粗糙度控制在Ra1.6范围内，能保证与制动片的贴合面积达到90%以上，避免局部接触导致的制动异响与偏磨问题。盘体外边缘做了小尺寸的倒角处理，既可以去除加工产生的锐边避免安装时割伤，也能减少盘体在冷热交替过程中产生的边缘应力集中，降低长期使用后盘面开裂的风险。

　　从结构设计逻辑来看，这款制动盘没有采用复杂的浮动盘连接结构，而是采用一体式钢制盘体设计，更适配民用通勤摩托车的使用成本需求，在保证制动强度与散热性能的前提下，尽可能降低生产与更换成本，同时一体式结构没有浮动连接的铆钉部件，长期使用不会出现铆钉松动导致的盘体旷量，减少了后期维护的需求。盘体上的通风孔排布经过受力校核，所有孔洞都避开了制动时的主应力传递路径，不会因为开孔导致盘体结构强度下降，在满足最大制动力矩强度要求的前提下，通过开孔尽可能降低了盘体的非簧载质量，一定程度上能提升前轮的悬挂响应速度，改善车辆的操控灵活性。

　　实际装车使用中，这款制动盘的摩擦面磨损均匀，正常使用工况下的磨损速率符合民用摩托车的维护周期，通风孔的设计也能减少制动片的异常磨损，延长制动片的更换周期。中心安装位的凸耳结构经过加厚处理，相比普通薄款制动盘，该位置的抗冲击强度更高，在经过颠簸路面或者受到侧向冲击时，不会出现安装位开裂的问题。盘体的整体动平衡精度控制在5g·cm以内，高速行驶制动时不会出现方向盘（车把）抖动的问题，保证高速制动时的操控稳定性。
