哈雷戴维森风格两轮机车二维线框设计图

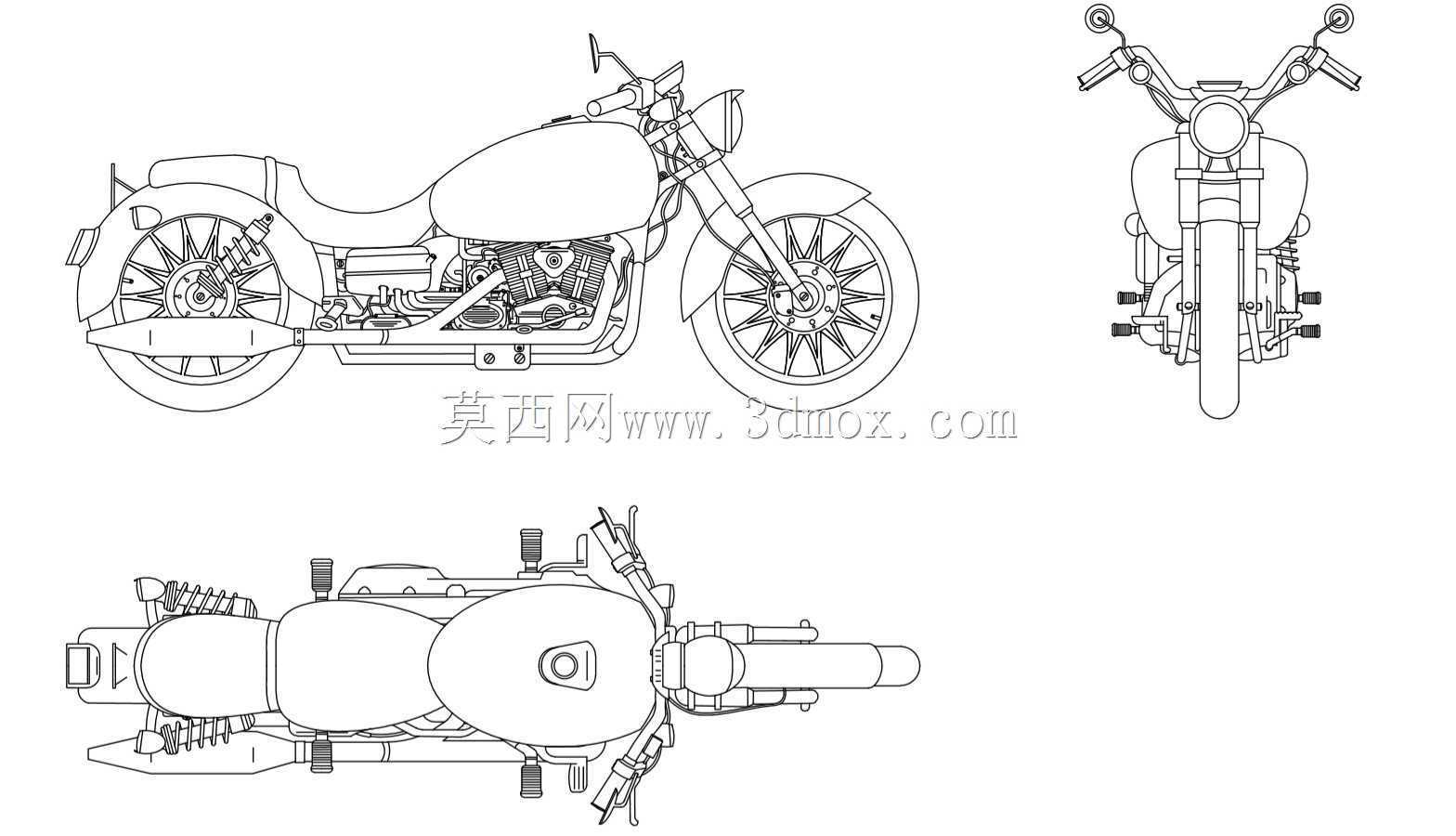

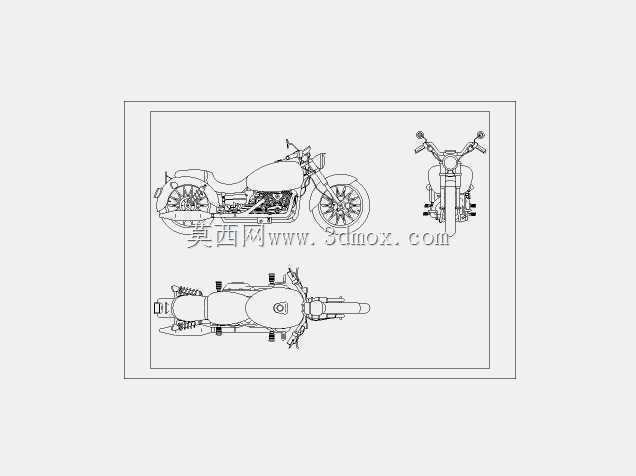

　　本次呈现的两轮机车线框设计，参考经典巡航机车的结构布局完成，覆盖正侧、正前、俯视三个正交投影视角，可直接作为三维建模的基准参考，也可用于二维机械制图的教学演示场景。在实际行业应用中，这类正交视图是机车逆向建模、改装设计的核心基础，不管是做外观覆盖件的重新开发，还是车架结构的改装校核，都需要先通过多视角正交线框确定各部件的空间位置关系，避免后续三维建模出现比例失调、部件干涉的问题。

　　从实际用途来看，该线框还原了经典巡航机车的核心结构特征，长轴距、低坐姿的布局符合巡航车型长途骑行的定位，前伸角较大的前叉设计能提升高速行驶的直线稳定性，后置双弹簧减震的布局兼顾了后座载人的承载需求与复古外观的视觉效果。设计过程中优先保证了各部件投影关系的一致性，正视图中车把宽度、前大灯直径、前叉间距的尺寸比例，与侧视图中对应部件的长度、高度参数完全匹配，俯视图中油箱宽度、座椅长度、车把回转范围的投影，也和另外两个视角的轮廓完全对齐，不会出现多视图投影矛盾的问题，能直接导入三维软件作为背景参考图进行描线建模。

　　功能特性层面，线框完整呈现了机车的核心功能部件布局：动力总成布置在车架中部的重心位置，能保证整车前后轴荷分配接近50:50，提升行驶操控稳定性；前轮采用大直径辐条轮辋，搭配长行程前叉，能过滤路面细碎颠簸，适配巡航车型常见的公路长途行驶场景；后轮采用宽幅轮胎，提升高速行驶的抓地力，同时双出排气布置在车身右侧，走线位置避开了后减震的运动行程，不会出现减震压缩时与排气干涉的问题。座椅采用前后分体式设计，前座凹陷深度符合人体工学，能降低长途骑行的腰部疲劳，后座尺寸满足短途载人的需求，后挡泥板的覆盖范围刚好匹配后轮的转动边界，不会在车轮跳动时出现剐蹭。

　　设计思路上，没有做过多的冗余装饰线条，所有线框都对应实际存在的结构部件，每一条轮廓线都能在三个视图中找到对应的投影关系，方便建模人员快速识别部件边界。比如油箱的侧视轮廓线，对应正视图中的油箱宽度投影，也对应俯视图中的油箱外形边界，建模时可以直接通过三个视图的轮廓线拉伸、放样生成实体，不需要额外调整比例。车架部分的线框虽然被覆盖件遮挡，但关键的安装点位置都做了标注提示，比如发动机与车架的连接点、后减震与车架的铰接点、前叉与转向柱的连接位置，都在视图中留了参考标记，方便后续做结构校核时快速定位安装边界。

　　外形尺寸与安装边界方面，线框按照实车比例绘制，整车长度方向的边界为前轮最前端到后挡泥板最后端，宽度方向的边界为车把两端的最大回转范围，高度方向的边界为车把最高点到地面的距离，所有外凸部件的轮廓都在这个边界范围内，没有出现超出边界的结构。安装边界上，各部件的安装间隙都做了合理预留，比如前叉转动时与油箱前端的间隙、后减震压缩时与后轮的间隙、链条传动时与后平叉的间隙，都符合实际机车的设计规范，不会出现运动干涉的问题。对于改装设计人员来说，这个线框可以直接作为基础模板，在不改变核心安装边界的前提下，调整油箱造型、座椅样式、排气布局，快速生成不同风格的改装方案，不需要从零开始绘制基础轮廓，能大幅提升设计效率。对于三维建模初学者来说，三个视角的完整正交线框可以作为练习素材，通过对齐三个视图的轮廓，掌握多视角建模的基本方法，理解机车各部件的空间位置关系，熟悉从二维线框到三维实体的建模流程。
