斯巴鲁EJ25发动机安装用扭矩板结构

　　在民用性能车改装与发动机维保作业场景中，斯巴鲁EJ系列水平对置发动机的缸盖拆装、扭矩紧固工序一直存在定位精度难把控的痛点，这款扭矩板正是针对该场景开发的专用工装结构。水平对置发动机的缸盖螺栓分布跨度大，手工紧固时容易因受力不均导致缸垫压合失效、缸体螺纹损伤，尤其是EJ25机型搭配Z20铸造缸盖时，售后市场的缸盖垫片与原厂缸体的螺栓孔位存在细微的尺寸偏差，常规通用工装无法适配这种非标准化的匹配需求。

　　从实际功能来看，该扭矩板的核心作用是在缸盖螺栓紧固过程中提供均匀的受力支撑基准，同时精准对齐所有螺栓孔位，避免紧固过程中缸盖出现偏移。设计阶段特意将气缸盖垫片上末端两个螺栓的安装位做了长1mm的长圆形调整，就是为了兼容售后市场垫片与原厂Z20铸造缸盖的尺寸差，解决一线改装、维保作业中经常遇到的孔位对不齐、螺栓硬拧导致螺纹滑牙的问题。很多维修师傅在处理EJ系列发动机缸盖渗漏问题时，经常反复拆装多次还是出现密封失效，本质就是紧固过程中没有可靠的定位基准，螺栓预紧力的施加顺序和受力面没有统一支撑，这款扭矩板就是把分散的螺栓受力点整合到同一个刚性基准面上，让每颗螺栓的预紧力都能垂直均匀地传递到缸盖与缸体的结合面上。

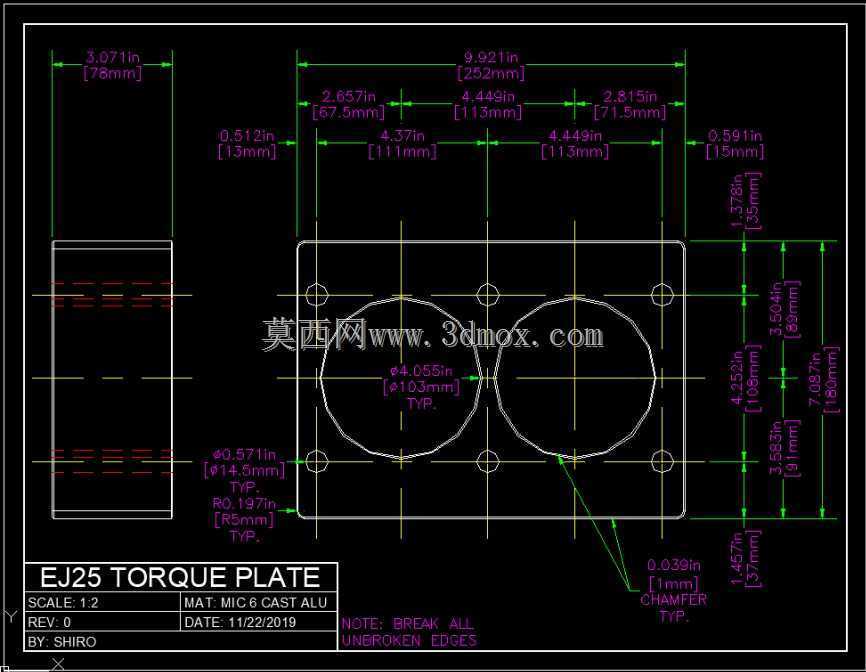

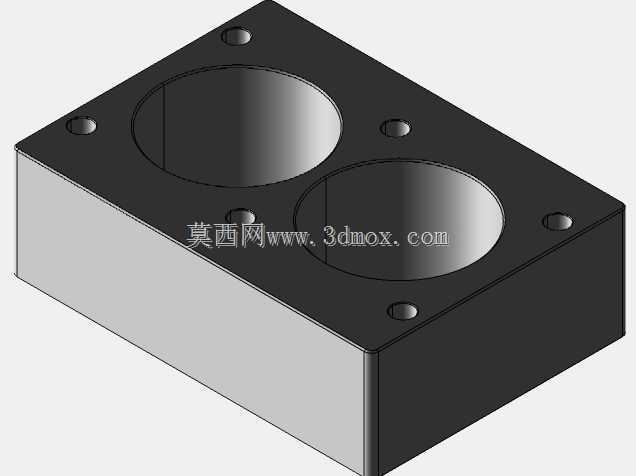

　　结构设计上，这款扭矩板采用平板式刚性基体，整体轮廓匹配EJ25缸盖的上部安装边界，板体上开设的两个大直径圆孔完全避让缸盖上部的凸轮轴安装凸台与周边管路接口，不会在安装后与发动机周边的附件、线束、管路产生干涉。板体上分布的多个螺栓过孔严格对应缸盖的螺栓排布位置，每个孔位的位置度公差控制在0.1mm以内，保证螺栓穿过时不会与孔壁产生剐蹭，避免额外的侧向力影响扭矩精度。板体边缘做了小尺寸倒角处理，既去除加工毛刺避免安装时刮伤操作人员或缸盖表面，也不会因为倒角过大降低板体的有效支撑面积。

　　尺寸与安装边界方面，这款扭矩板的整体长宽尺寸完全覆盖EJ25缸盖的螺栓分布区域，板体厚度方向预留了足够的刚性余量，即便采用6061、7075这类常用铝合金材料加工，在承受最大螺栓预紧力时也不会出现翘曲变形；如果采用Mic 6铸铝材料制作，材料本身的内应力更低，加工完成后的尺寸稳定性更好，长期反复使用也不会出现尺寸漂移。安装时只需要将扭矩板平放在缸盖上方，对齐所有螺栓过孔后依次穿入缸盖螺栓，就可以按照标准扭矩顺序完成紧固作业，不需要额外的调整步骤，相比传统的逐点对位紧固方式，能大幅降低作业难度，提升缸盖安装的密封可靠性。

　　在实际改装作业中，不少玩家会自己加工这类工装，但往往因为孔位尺寸测量偏差、材料选择不当导致工装变形，反而损伤缸体，这款结构的孔位尺寸完全基于实际装机测量的Z20缸盖与售后垫片的匹配数据确定，兼顾了原厂缸体与售后配件的适配性，不管是日常维保更换缸垫，还是性能改装阶段的缸盖强化安装，都能提供可靠的定位支撑，避免因为安装偏差导致的发动机故障。
