多轴重载挂车悬挂总成装配工程图纸

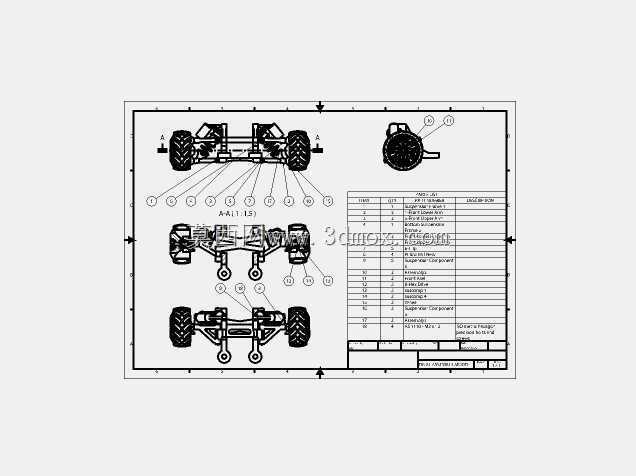

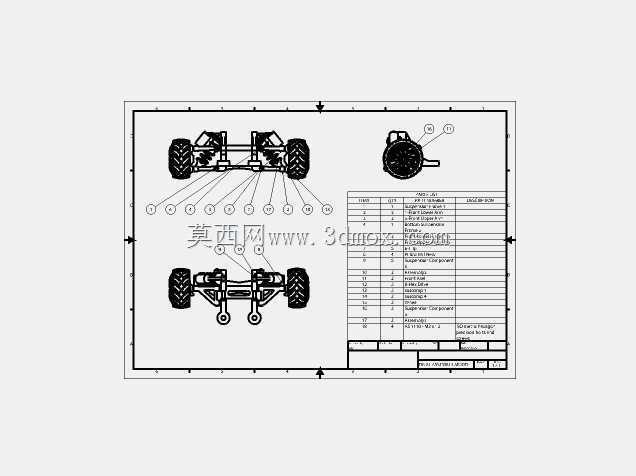

　　这套二维工程图纸完整呈现了重载挂车行走悬挂系统的零件构成与装配逻辑，覆盖多轴车桥布置、弹性减震元件、轮毂轴承单元、转向联动杆件以及车架连接支座的全部配合关系，主要服务于货运挂车、特种作业拖车、农用转运底盘以及非道路重载移动平台的底盘开发场景。在实际工程应用中，悬挂总成是决定挂车行驶平顺性、轮胎接地性能与重载承载能力的核心部件，图纸将三组不同视角的悬挂装配布局并列排布，清晰标注了各零件的装配序号与配合边界，配套明细栏逐一列明每个构件的规格、数量与装配从属关系，结构设计人员可直接参照图纸完成零件选型、装配校核与生产出图。

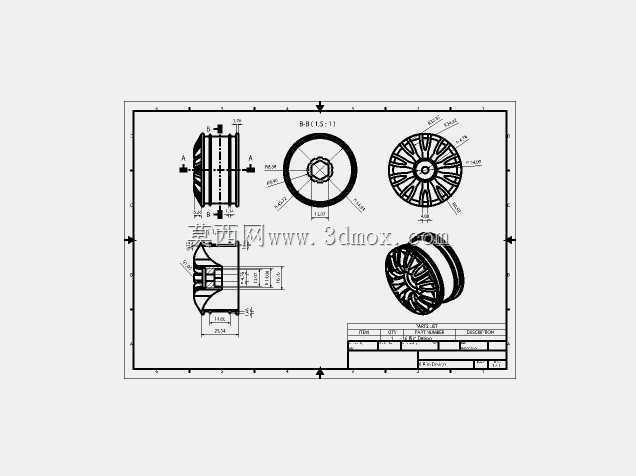

　　从功能特性来看，该悬挂系统采用弹性减震元件搭配刚性导向臂的组合结构，重载工况下车轮受到的路面冲击先经轮胎初步缓冲，再通过轮毂轴承传递至车桥，随后由悬挂减震元件吸收竖向振动，导向杆件则约束车桥的前后与侧向位移，避免行驶过程中车桥出现错位、轮胎异常偏磨的问题。图纸中单独给出了轮毂制动端的局部视图，完整展示了制动鼓、轮毂轴承、半轴连接法兰的装配层级，维修人员可依据视图顺序拆解轮毂组件，依次完成轴承间隙调整、制动摩擦片更换与密封件维护，无需反复实测装配尺寸。

　　设计思路层面，整套悬挂优先兼顾重载承载与复杂路面适应性，多轴并列的布置形式可将整车满载载荷均匀分配至每一根车桥，单轴载荷被控制在轮胎与路面的允许承载范围内，既能够适配硬化公路的长途高速运输，也可满足工地、田间等非铺装路面的低速转运需求。图纸中标注的比例关系明确了各构件的相对尺寸：车桥两端车轮的轮距匹配常规挂车的通行宽度，悬挂支座的安装孔位对齐挂车纵梁的标准间距，减震元件的工作行程预留了足够的缓冲空间，满载压缩时不会出现元件顶死，空载回弹时也不会发生拉扯脱出。

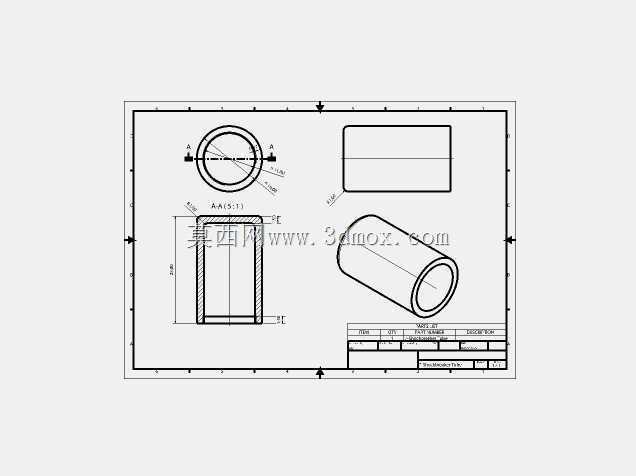

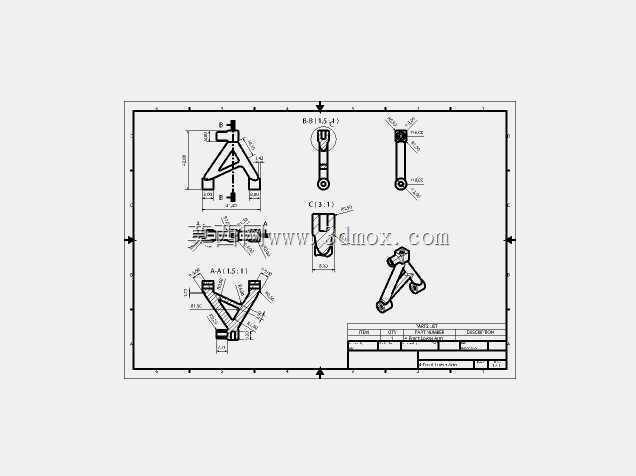

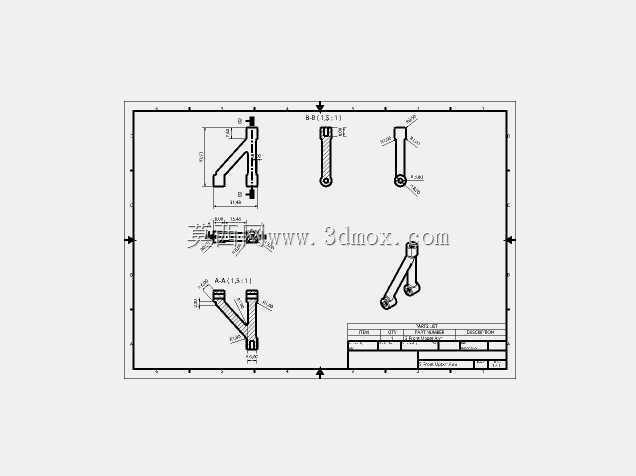

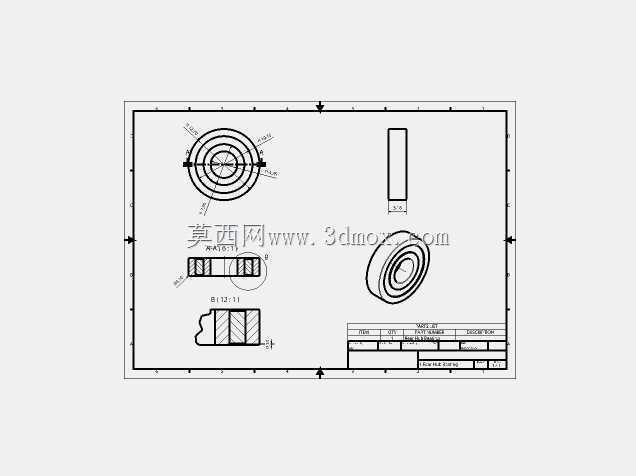

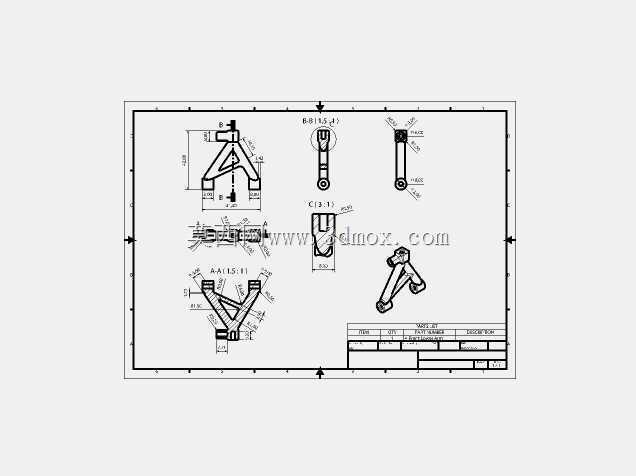

　　安装边界方面，图纸清晰界定了悬挂与车架的连接点位：上部支座通过螺栓紧固在挂车纵梁下方，下部抱箍夹紧车桥轴体，侧向稳定杆件的两端分别铰接车架与车桥，所有铰接点位均预留润滑脂加注空间，日常维保可直接注油减少铰接磨损。图纸同时呈现了前上臂、前下臂、后轮毂轴承、减震器管等细分零件的装配位置，设计人员可据此核对运动干涉：悬挂全行程跳动过程中，杆件与轮胎、车架之间均保留安全间隙，转向联动结构在转弯时可带动车轮按设定角度偏转，减小轮胎滑动磨损。对于三维建模从业者而言，可参照二维视图的投影关系还原每个零件的三维实体，按照装配约束完成整机底盘的运动仿真，验证悬挂跳动行程、转向角度与承载受力的合理性，为后续的有限元强度校核、零件加工出图提供完整的结构依据。
