参数化滚子链链接结构三维设计作品

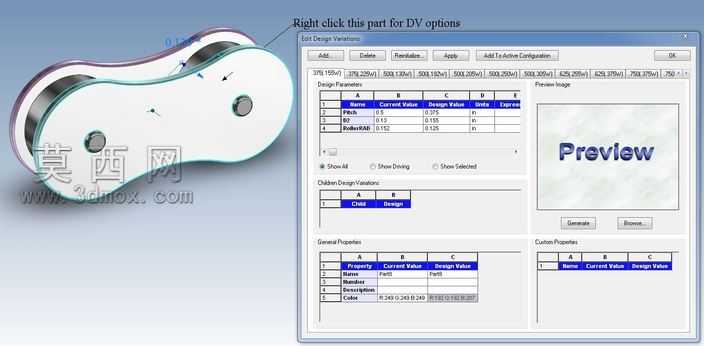

本作品为滚子链链接的参数化三维设计成果，建模过程依托三维设计软件的变量化设计功能完成，整体围绕滚子链的核心传动结构展开搭建。建模初期先梳理滚子链链接的核心组成逻辑，明确外链板、内链板、销轴、套筒、滚子这几个核心部件的装配约束关系，通过变量参数绑定各部件的关键尺寸，实现单组参数修改即可同步更新整个链节的所有关联尺寸，无需重复调整单个零件的建模特征。材质设置环节针对不同部件的实际应用场景匹配对应材质属性，链板部分赋予经过表面处理的金属钢材材质，调整金属粗糙度参数模拟冲压成型后的哑光金属质感，销轴与套筒部分赋予高硬度合金材质，添加细微的表面磨削纹理还原机加工后的表面特征，滚子部分则设置适配传动工况的耐磨金属材质，通过光影参数调整区分不同部件的材质质感差异，让整体模型的视觉呈现更贴近真实工业零件的状态。结构设计上重点还原链节之间的铰接转动特性，严格按照实际滚子链的装配间隙设置各配合面的公差参数，保证相邻链节之间可以实现顺畅的相对转动，同时通过变量参数预留了不同规格链号的尺寸调整入口，可根据不同的传动载荷需求调整链板厚度、滚子直径、销轴长度、节距等核心参数，快速生成对应规格的链节模型。设计思路上没有完全照搬某一特定标准型号的滚子链尺寸，而是搭建通用化的参数化链节模板，解决了常规固定尺寸链节模型适配性差的问题，使用者只需输入对应规格的标准参数，即可快速生成符合使用需求的滚子链链接模型，可直接用于传动机构的装配验证、运动仿真演示、非标传动设备的设计选型参考，模型的参数面板分类清晰，将设计变量、常规属性、自定义属性做了分区设置，方便使用者快速定位需要调整的参数项，预览窗口可实时同步参数修改后的模型形态，大幅提升参数调整的效率，整体模型的结构完整性高，各部件之间的装配关系准确，没有出现特征缺失、配合错位的问题，能够完整还原滚子链链接的真实结构特性。
