小型手动管材切割工装结构设计

　　在现场管路维修、小型五金加工、水电安装这类缺乏大型专用切管设备的作业场景里，这类简易切管工装的实用性远高于很多复杂设备，毕竟很多现场作业空间狭窄，供电条件不稳定，大型切管设备根本无法进场，而手持钢锯切割不仅效率低下，切口的垂直度、端面平整度很难满足后续管路连接的要求，尤其是薄壁金属管、小直径硬质塑料管的切割，稍不注意就会出现管口变形、毛刺过多的问题，后续还要花大量时间打磨修形，甚至直接导致管材报废。这套切管结构的核心设计逻辑就是用极简的构件实现稳定的管材夹持与旋转进给切割，没有冗余的复杂传动结构，所有构件都可以用常见的机加工边角料制作，非常适合小批量自制或者现场应急改造使用。从结构布局来看，

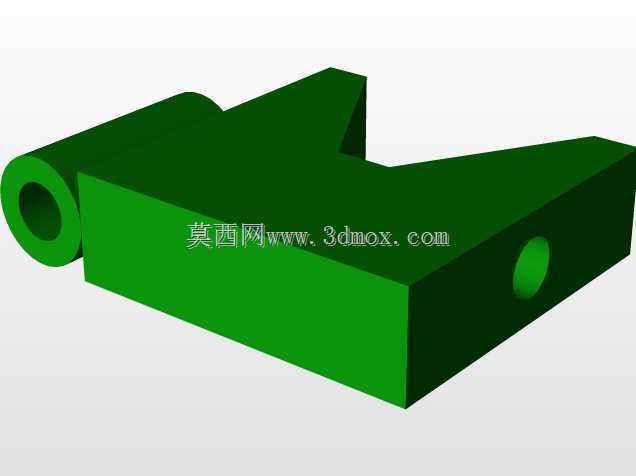

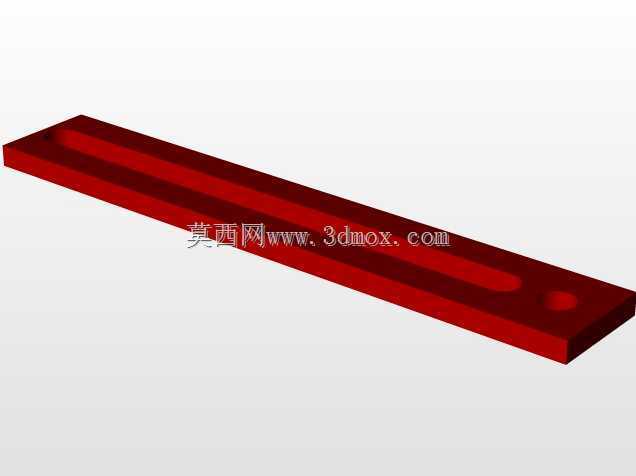

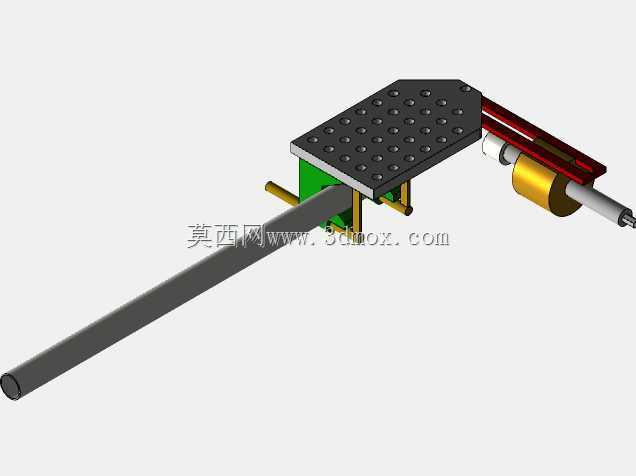

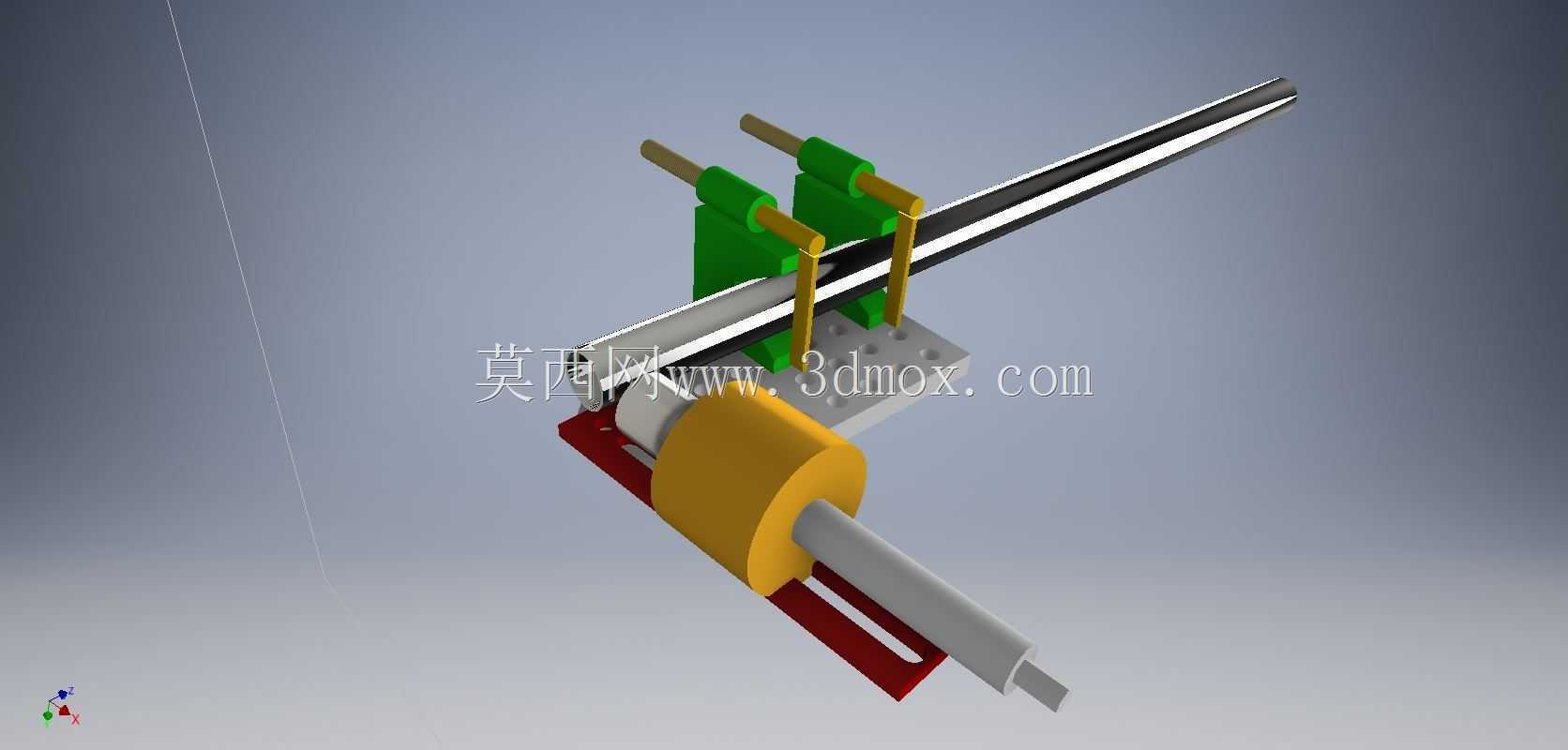

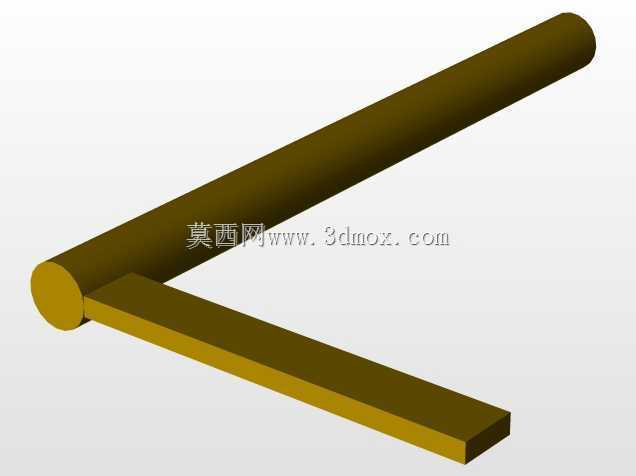

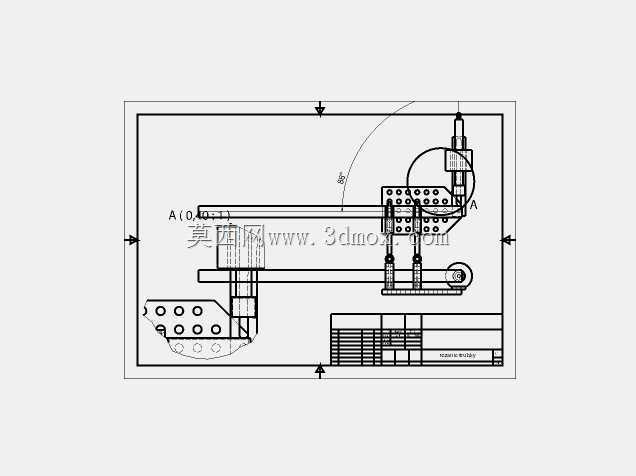

　　整套装置分为夹持定位组件与切割进给组件两个核心部分，夹持部分采用双组V型定位块搭配压紧件的结构，两组定位块沿管材轴向排布，间距可以根据待切割管材的直径调整，保证管材被夹持后不会出现径向晃动，也不会因为压紧力过大导致薄壁管材出现压痕变形，压紧件采用快拆式的旋压结构，不需要额外工具就能快速完成管材的装夹与拆卸，单根管材的装夹时间可以控制在十秒以内，适配现场快速作业的节奏。切割组件的核心是采用标准钻头作为切削刀具，这也是这套结构最贴合实际加工条件的设计——不需要定制专用的切割刀片，只要有普通的高速钢钻头就能完成切割作业，钻头安装在带进给导轨的滑动座上，滑动座的进给方向垂直于管材的轴向，切割时只需要转动手轮带动滑动座缓慢进给，

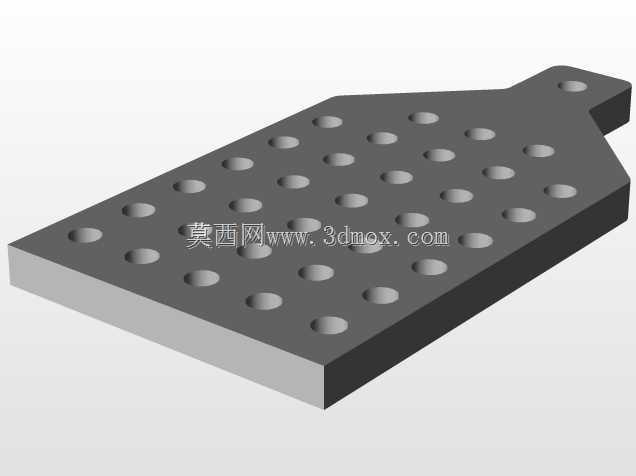

　　同时手动旋转被夹持的管材，就能让钻头在管材表面环切出完整的切口，这种环切的方式相比直压切割，切削力更小，切口更平整，也不会出现管材被挤压变形的问题。从安装边界来看，整套装置的底座采用平板式结构，底部预留了四个螺栓安装孔，可以直接固定在工作台、角钢支架甚至是现场的临时木质操作台面上，不需要专门的安装基座，整体占用的平面尺寸不到半张A4纸大小，就算是在狭窄的管道井、设备检修间隙里也能放置使用。设计的时候特意考虑了不同工况的适配性，夹持组件的V型块可以更换，适配直径6mm到50mm的各类金属、非金属管材，切割进给的行程也留了足够的余量，就算是壁厚5mm以内的钢管也能顺利切透，不需要二次加工。很多人会觉得这类简易工装的精度不够，

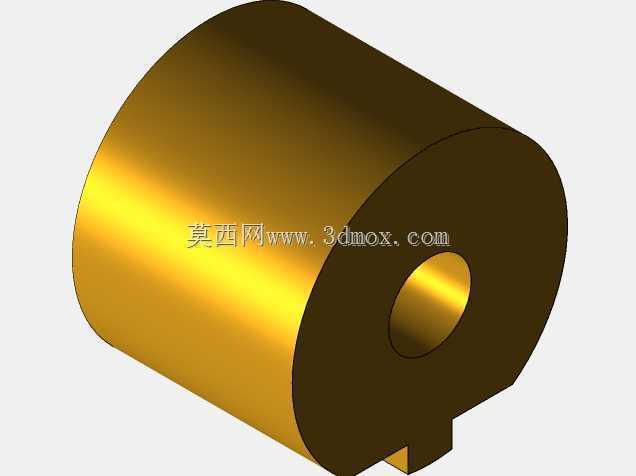

　　但实际上在现场作业场景里，这套结构的切割精度完全能满足管路套丝、快插接头连接、胶粘连接的公差要求，切口的端面跳动量可以控制在0.2mm以内，比手持钢锯切割的精度高一个量级，而且操作门槛极低，没有相关机加工经验的作业人员只要简单演示就能上手操作，不需要专门的操作培训。另外这套结构的维护成本极低，所有运动部件都没有采用密封式的精密传动件，日常只需要定期在滑动导轨、旋转铰接点涂抹少量润滑脂就能正常使用，就算出现构件磨损，也可以直接用现场常见的钢板、圆钢现场加工替换，不需要采购专门的备件，非常适合野外作业、偏远工地这类备件采购不便的场景。在结构细节设计上，特意在切割位置的下方设置了切屑收集槽，切割产生的金属切屑会直接落入槽内，不会散落在作业台面上造成清理负担，也避免了尖锐切屑划伤作业人员的风险；夹持组件的压紧端都套有橡胶防滑套，既可以增大与管材表面的摩擦力，防止切割过程中管材打滑转动，也能避免硬质金属压紧块刮伤管材表面的防护层，尤其是对于带防腐涂层的燃气管道、给排水管道，能有效保护涂层完整性，减少后续补涂防腐层的工作量。切割进给的手轮采用大直径的防滑结构，进给时的力度反馈非常清晰，作业人员可以很方便地控制进给量，不会因为进给量过大导致钻头崩刃或者管材卡滞，就算是切割硬度较高的不锈钢薄壁管，只要控制好进给速度，配合普通的高速钢钻头就能顺利完成切割，不需要使用硬质合金专用刀具。
