美规H4车用大灯接插件外壳结构

　　这套接插件结构围绕美规H4前照灯的线束连接需求展开，主体呈现为黑色绝缘外壳与白色锁止/定位轮廓的组合，适用于12V车辆照明回路中灯泡端、线束端之间的快速插接。H4灯泡本身兼具远光、近光以及接地回路，端子数量和排布具有明确方向性，因此外壳不能只做成简单矩形插孔，而需要在入口、内腔、侧壁和背部出线区域同时考虑防误插、端子保持、线束弯曲和装配手感。

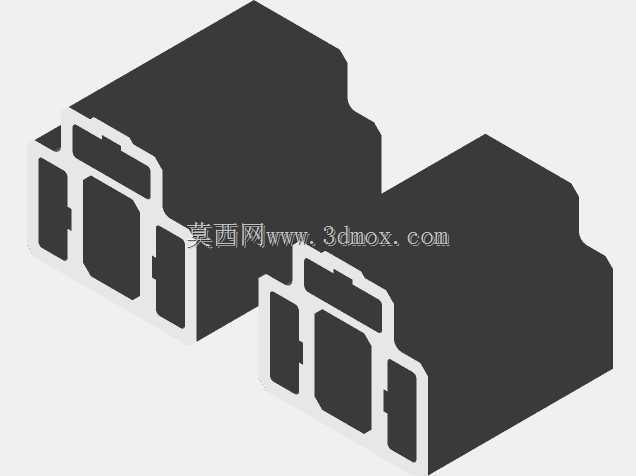

　　从实际装车场景看，这类连接器常位于前大灯总成后部，空间受灯罩、灯碗、防尘罩、车架钣金和线束走向共同限制。维修时操作人员往往只能单手盲插，外壳侧面的阶梯轮廓、顶部凸耳以及前端非对称开口，能够提供明显的方位识别；插合到位后，锁止结构可抑制车辆振动带来的退针风险。模型中两个壳体以等轴视角并列展示，能够直观看出外侧防护壁、端子通道和顶部卡扣的相对关系，也便于在灯具设计阶段核对接插件旋转角度与后方预留距离。

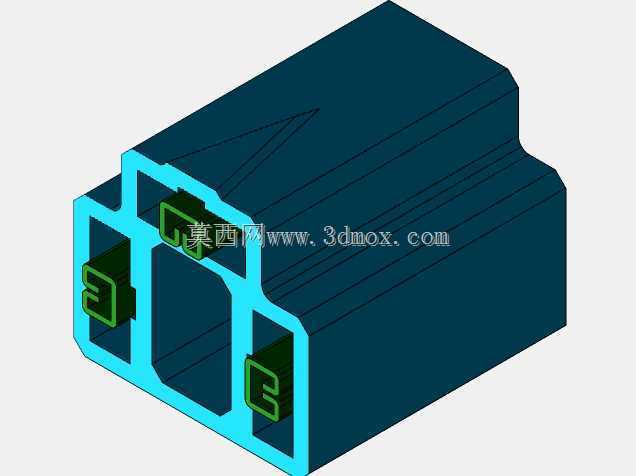

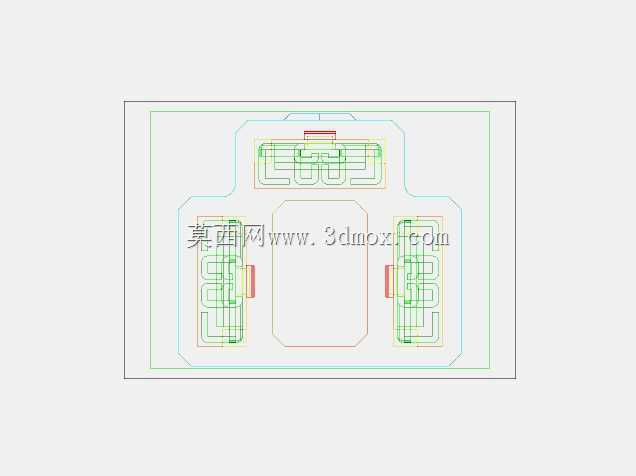

　　结构设计上，外壳采用多腔分隔方式，把不同电位的金属端子隔离在独立通道内。前端大开口对应灯泡插头的主体轮廓，周边小筋位承担导向和防呆作用；侧壁加厚区域用于承受插拔力，避免薄壁在反复维修后产生永久变形。顶部带缺口的锁扣并非装饰特征，而是与配对件形成卡接的关键边界，其悬臂长度、扣合高度和根部圆角都会影响插入力、拔出力与疲劳寿命。若根部过于尖锐，低温环境下受冲击容易开裂；若扣合量过大，则现场装配困难，维修人员可能强行撬动导致卡扣断裂。

　　外形尺寸方面，该类接插件需要在极小的灯后空间内完成布置，因此模型的包络并非规则方块。主体高度由端子插入深度和灯泡插片间距决定，宽度则要容纳多路端子隔墙以及外侧防误插筋位；背部出线区呈收束形态，给橡胶密封或线束护套留下过渡位置。安装边界不能只测量静态外形，还应把线束最小弯曲半径、手指握持区域、防尘罩包覆长度以及灯泡拆装行程一并纳入。若灯具后部距离钣金过近，接插件虽然本体可以放入，但插头拔出时缺少后退行程，会造成售后维护困难。

　　在三维建模过程中，壳体外形应优先建立中线对称基准，再依据H4端子排布切出非对称防呆特征。内腔隔墙建议保留均匀壁厚，厚壁区容易产生缩痕，薄壁区则会在端子压入时发生开裂。卡扣区域需要单独做装配校核，重点观察扣合斜面与配对件的接触线，而不是仅依赖外观干涉检查。对于线束工程师而言，该模型还可用于检查12V大灯支路的布线方向：接插件出线口应顺应线束自然弯曲，避免导线在灯体振动时被反复折绕；对于灯具结构工程师，则可把该外壳作为灯后包络输入，提前确认防尘罩、维修孔和钣金开孔之间的关系。

　　端子通道的开口形状决定了装配容错能力。前端导入口通常设置轻微倒角，使灯泡插片或端子在小角度偏差下仍能滑入正确位置；进入中段后，通道收窄并形成定位面，防止端子在壳体内晃动。外壳外侧的凹凸轮廓一方面增加握持摩擦力，另一方面与相邻零件保持间隙，避免车辆颠簸时产生摩擦异响。黑色绝缘材料在发动机舱附近还需耐受热辐射、灰尘、湿气和清洗剂侵蚀，因此筋位布置不宜形成容易积水的封闭槽。

　　从功能完整性看，这套结构不仅承担物理连接，还承担极性保护、端子防护、振动抗松脱和维修识别等作用。远光、近光与接地端子若错位，可能导致灯光功能异常甚至线路过载；非对称壳体和防呆筋能够从源头降低误插概率。外壳后部对线束的包覆长度也很关键，包覆过短会使导线根部应力集中，包覆过长则会占用灯后空间并增加弯曲阻力。

　　在整车或灯具总成开发中，可将该接插件模型放入前灯总成的数字样机中，模拟灯泡装入、连接器扣合、线束绑扎和防尘罩复位的完整动作。检查时应关注三个边界：一是接插件最外侧与灯罩、防尘罩之间的径向间隙；二是背部线束在最大摆动角度下是否接触钣金锐边；三是锁扣上方是否预留工具或手指操作空间。通过这些校核，结构能够在满足H4灯泡电气连接的同时，兼顾自动化线束装配、线下总装和后期维修更换的实际需求。
