四轮差速转向移动巡检机器人底盘结构

　　该轮式移动底盘主要面向厂区室内巡检、实验室物料转运、教学实训演示以及狭小空间探测等场景，承担承载传感器、控制模块与小型执行末端的基础行走功能，整套结构围绕前后行进、左右转向的基础运动需求展开，没有采用复杂的全向轮布局，而是以常规橡胶轮配合侧置驱动单元完成动作，加工与装配门槛更低，后期维护更换易损件也更方便。

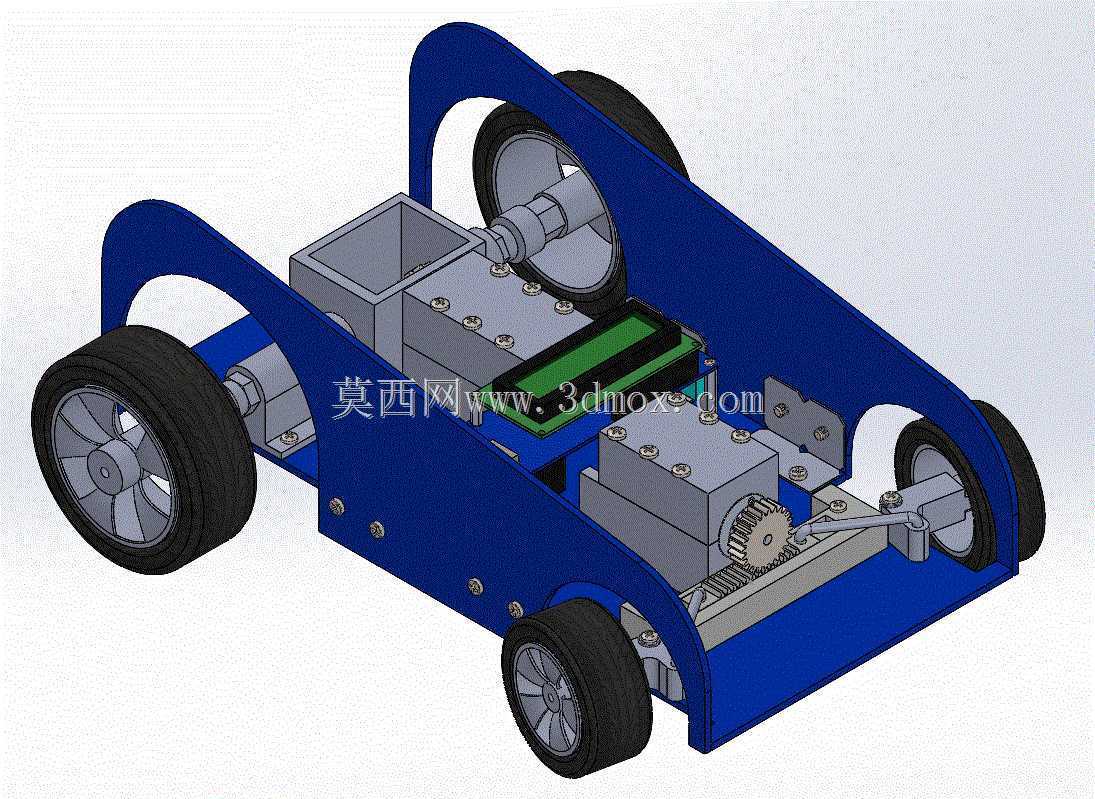

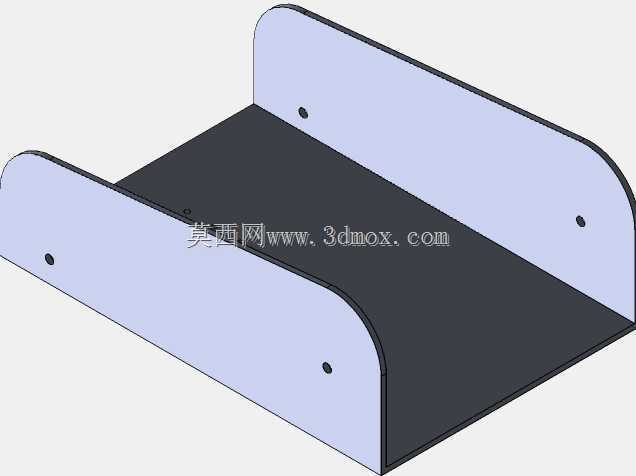

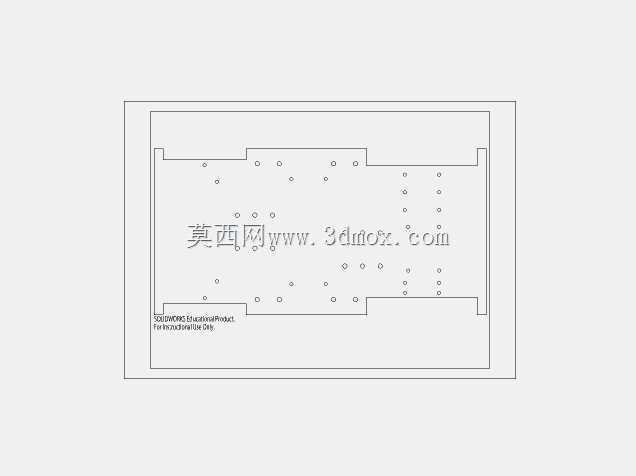

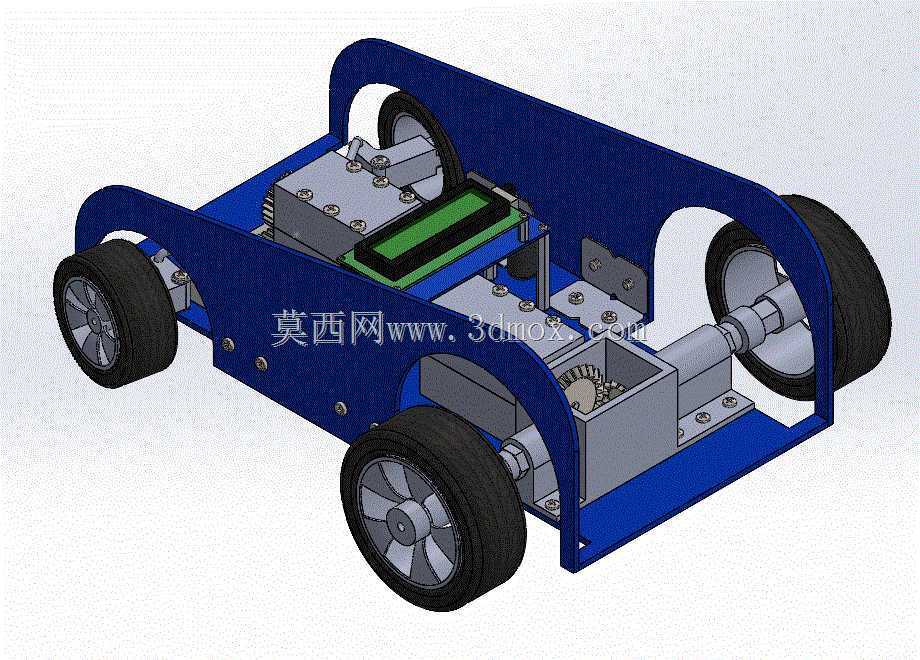

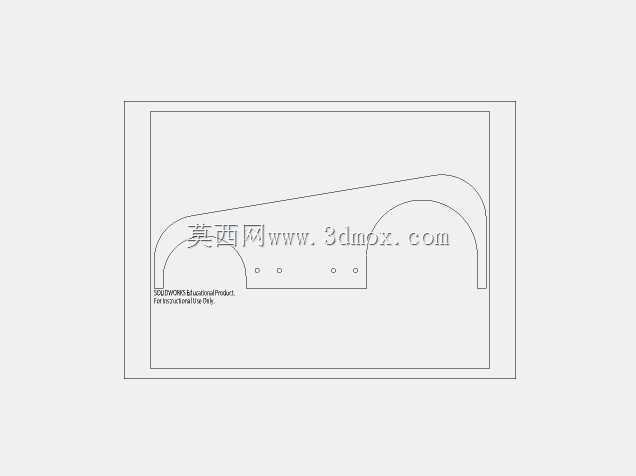

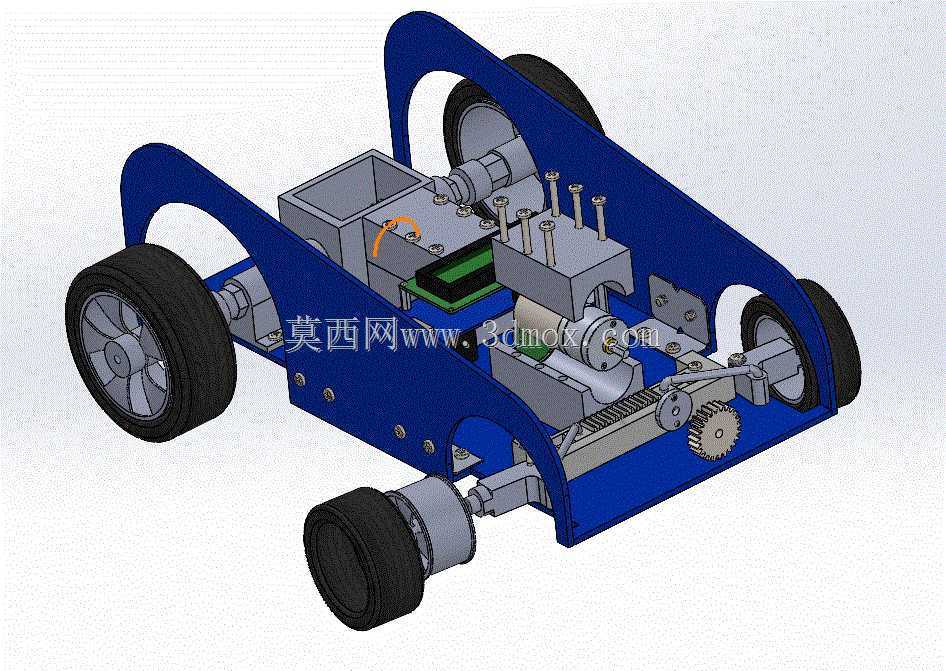

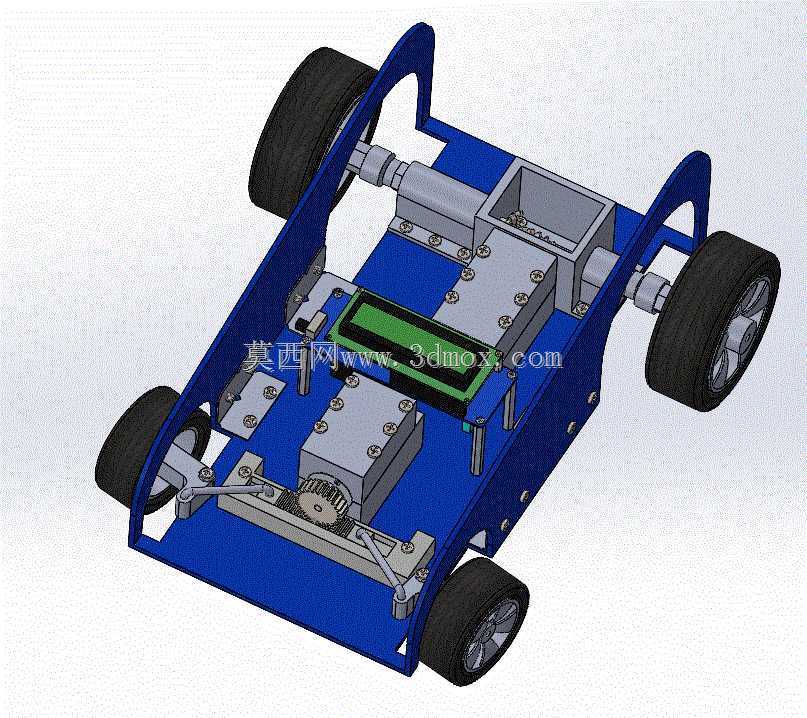

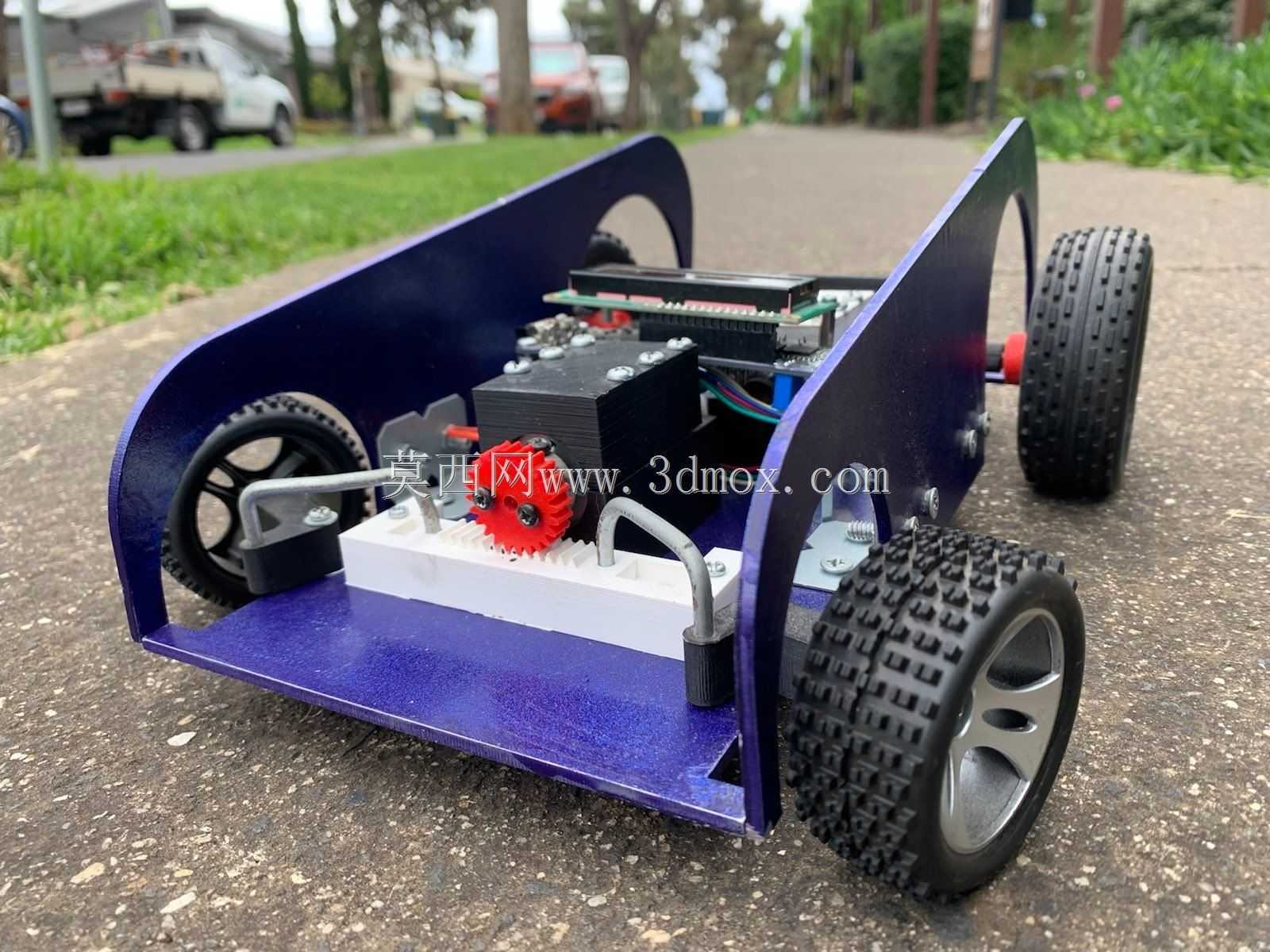

　　从实际使用边界来看，底盘主体采用双侧折弯立板拼接的框架形式，两块蓝色侧板承担几乎全部部件的安装定位，侧板轮廓根据轮组避让、电机安装位和上层设备搭载空间做了多处异形切边，前后端留出轮体运动间隙，中部下沉区域用来布置电池、控制板与传动组件，整体长宽高比例紧凑，可直接通过常规室内门洞，转弯半径控制在较小范围，适合在通道宽度有限的车间过道、货架之间行走。安装孔位在侧板上按统一间距排布，后期加装摄像头支架、传感器立杆或者小型机械臂时，不需要二次大面积加工板材，仅通过对应孔位锁付紧固件即可完成拓展。

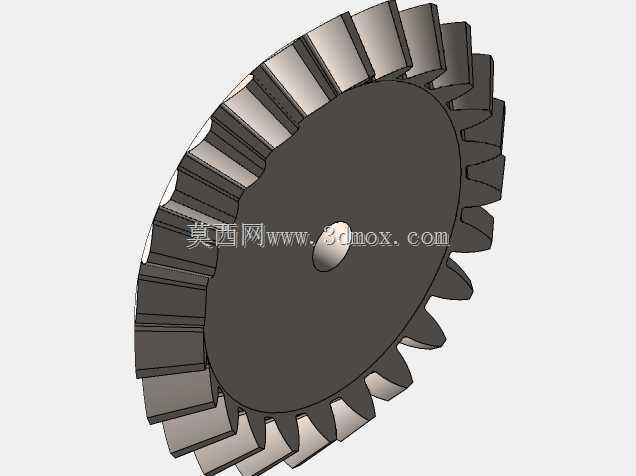

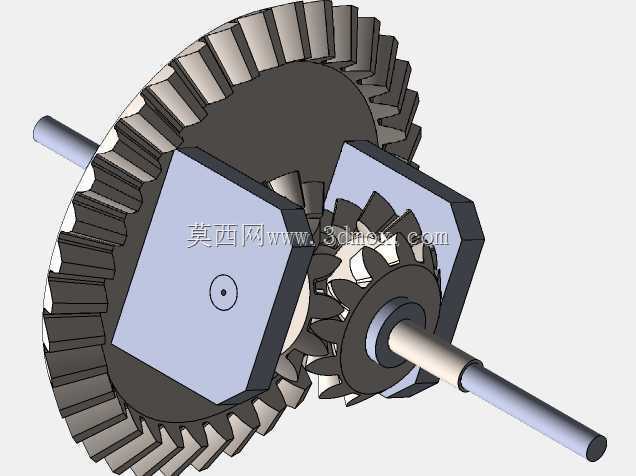

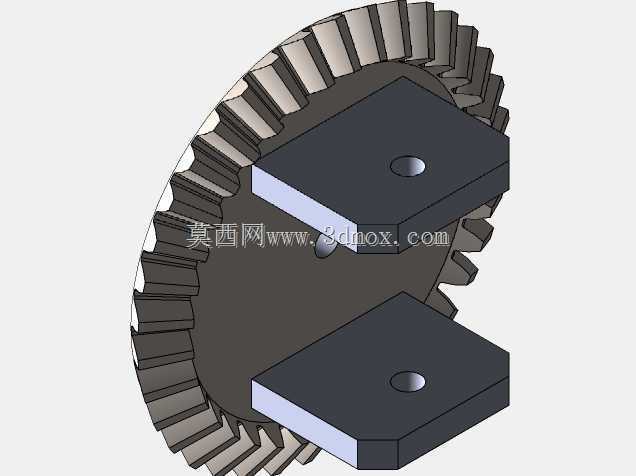

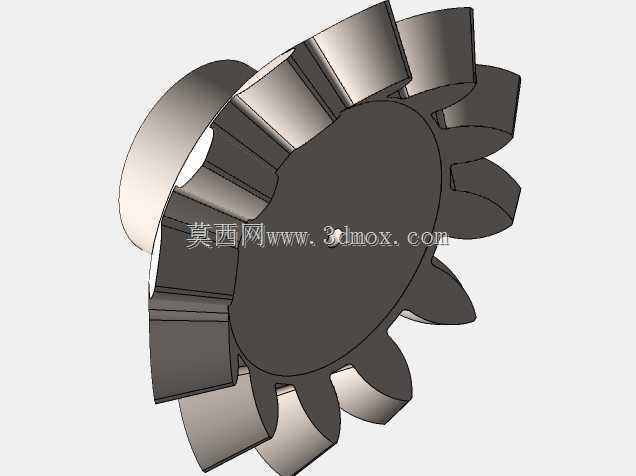

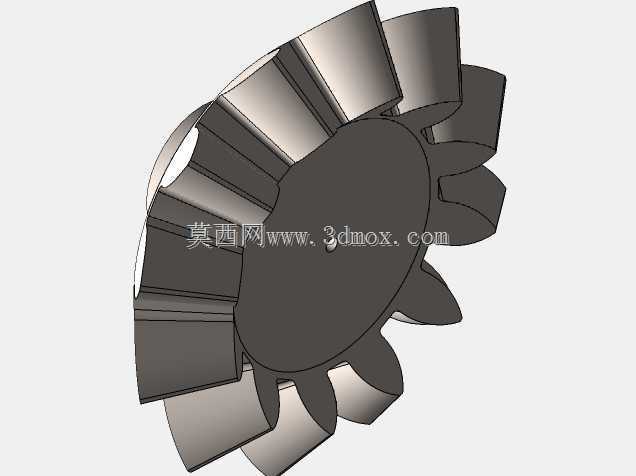

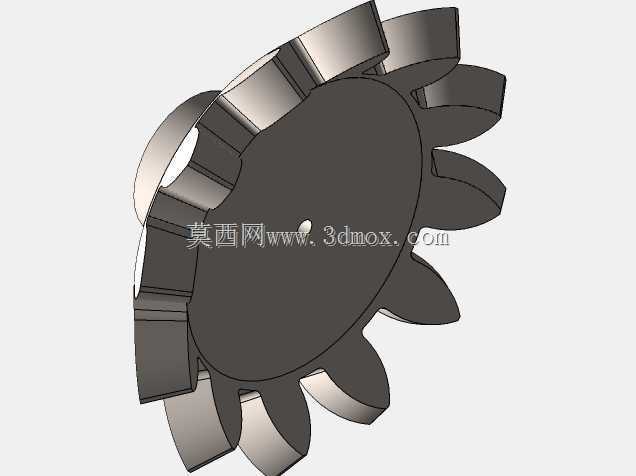

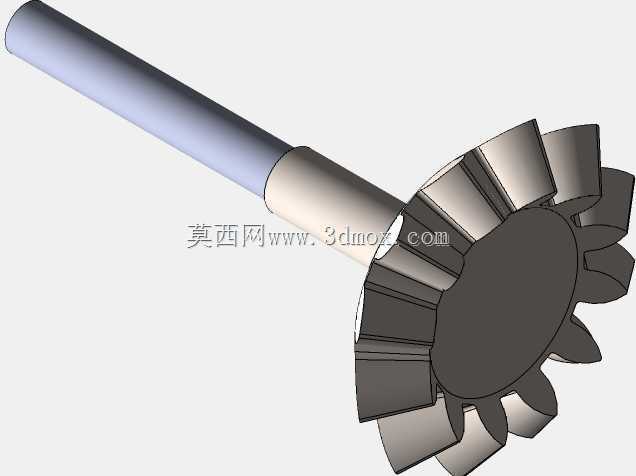

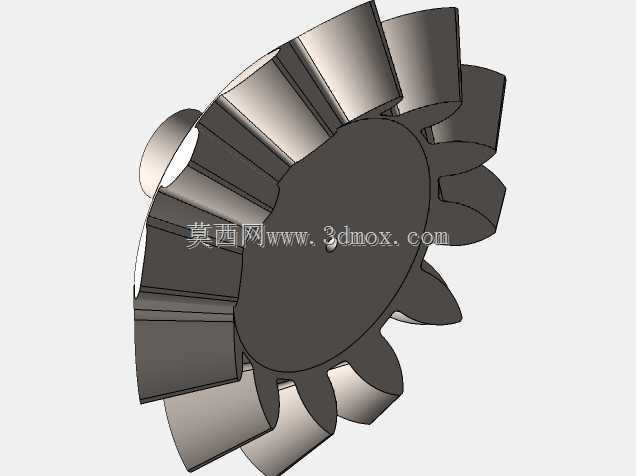

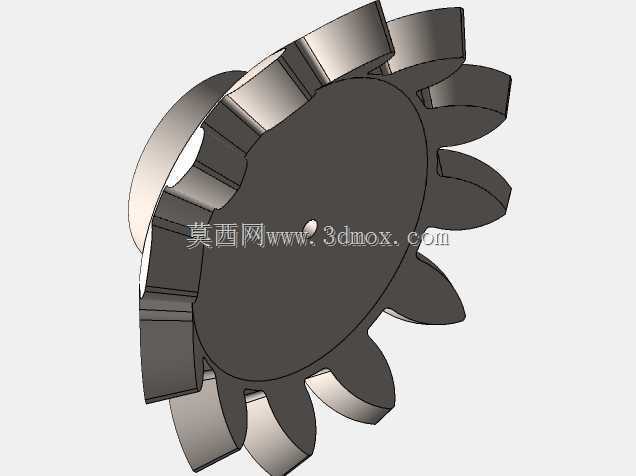

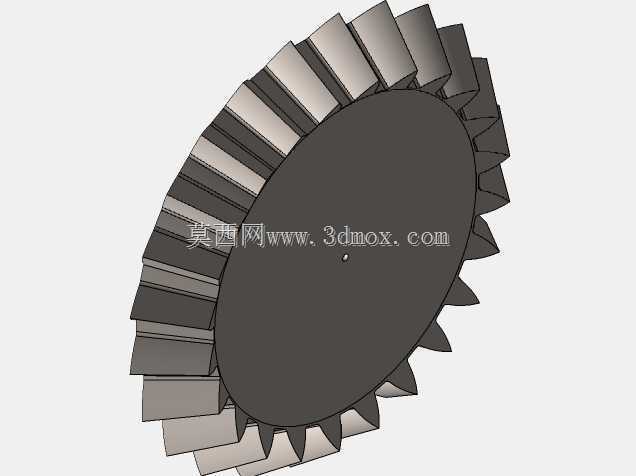

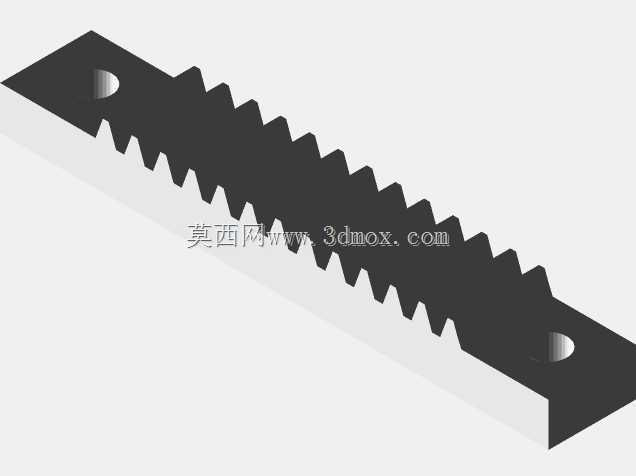

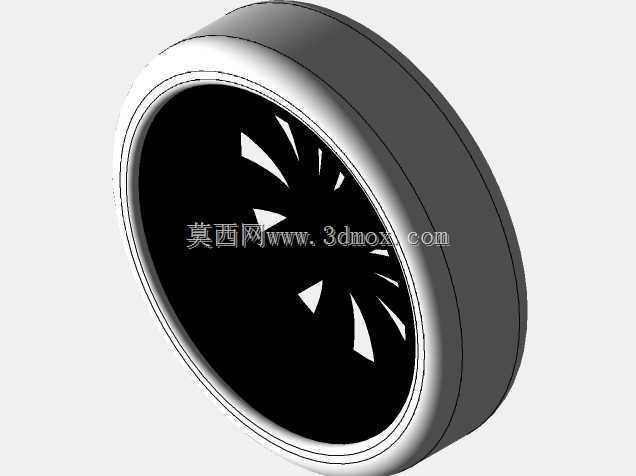

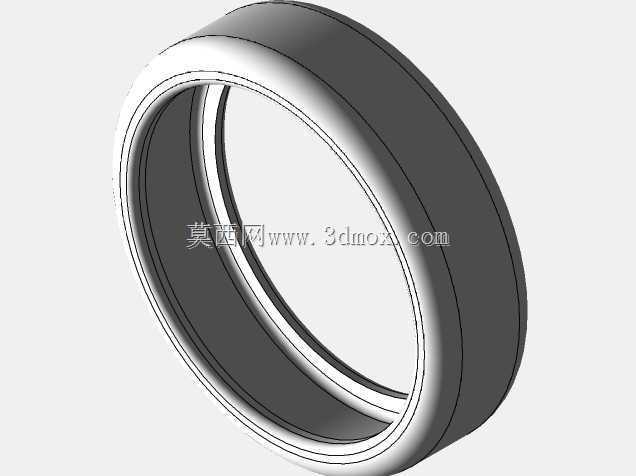

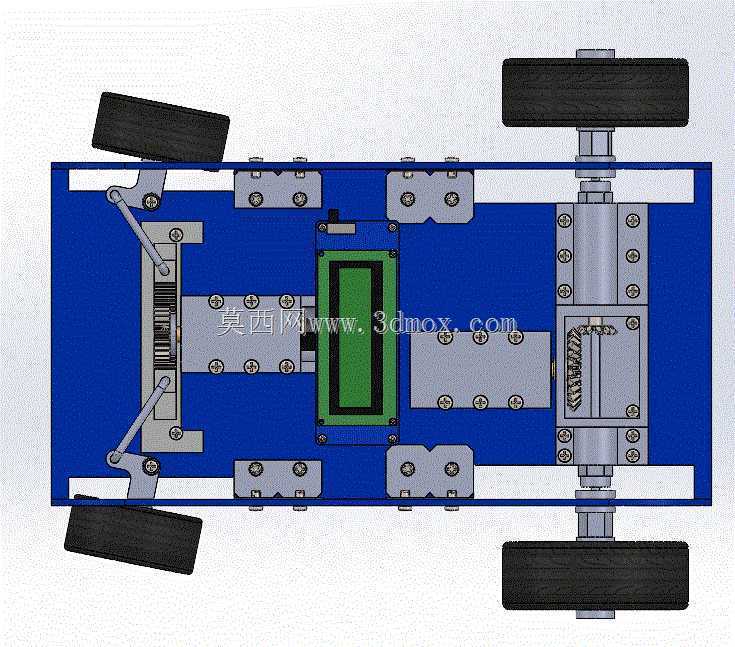

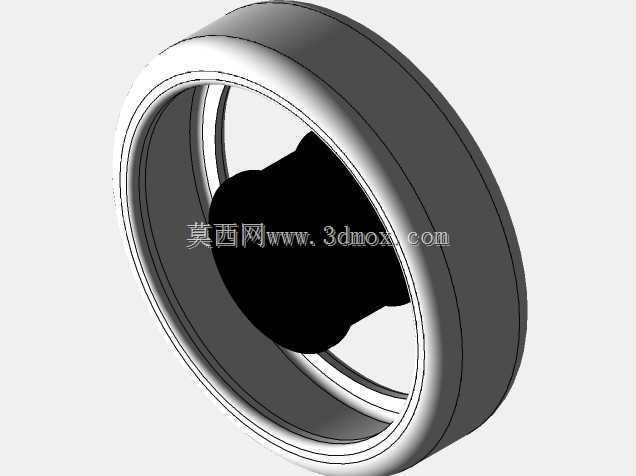

　　行走执行部分，四个车轮均采用带轮毂的橡胶轮胎，后轮位置搭配驱动电机与减速组件，动力输出轴直接连接轮体，减少多级传动带来的间隙误差；前轮组保留转向摆动自由度，底盘前端可见齿轮啮合的转向传动结构，舵机或者小动力件通过齿轮副带动轮架偏转，配合两侧驱动轮的转速差，既可以完成小角度转向修正，也能实现原地附近的大角度转弯，兼顾直线行走稳定性与转向灵活性。轮胎表面做防滑纹路设计，在平整环氧地坪、普通水泥地面都能提供足够附着力，不易出现起步打滑。

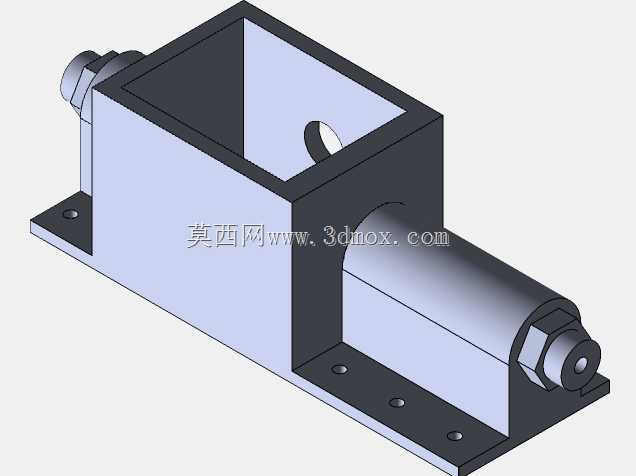

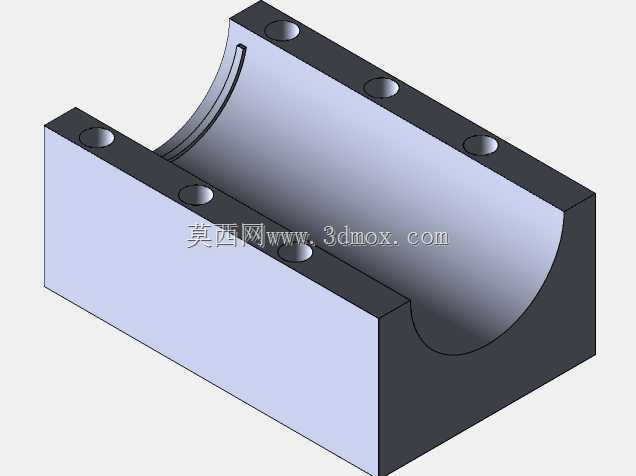

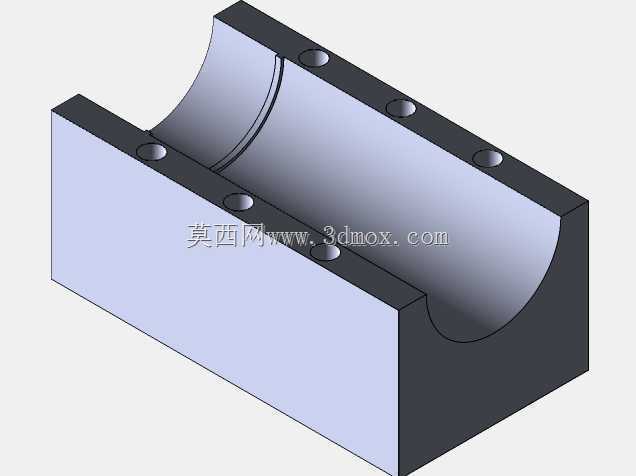

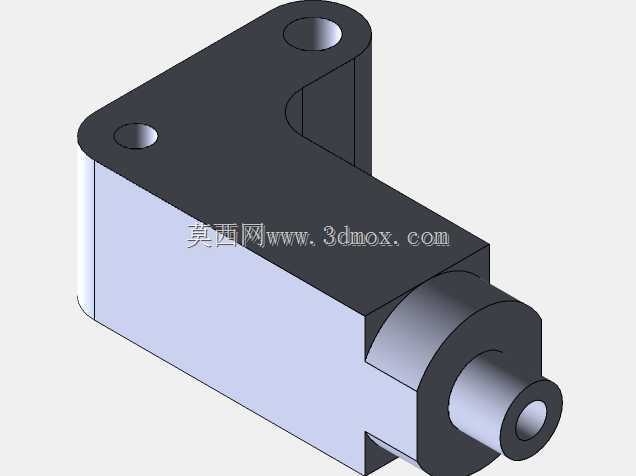

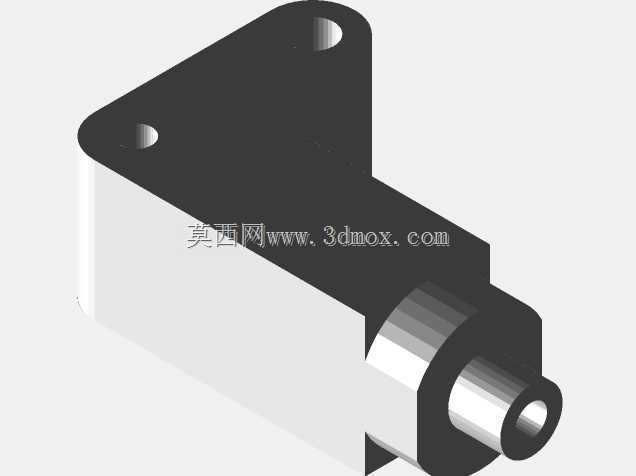

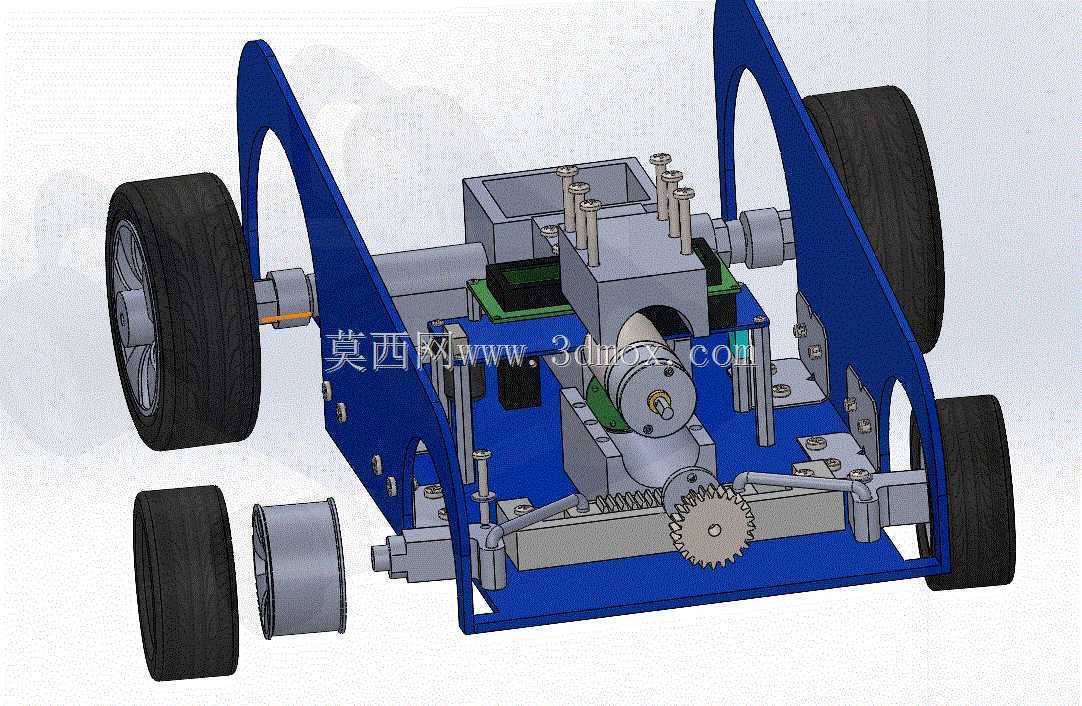

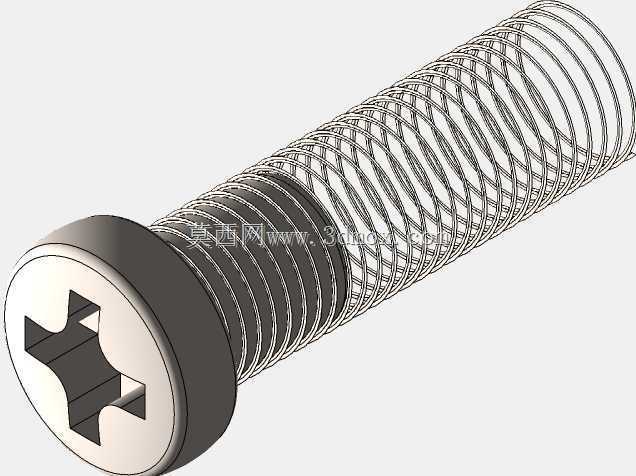

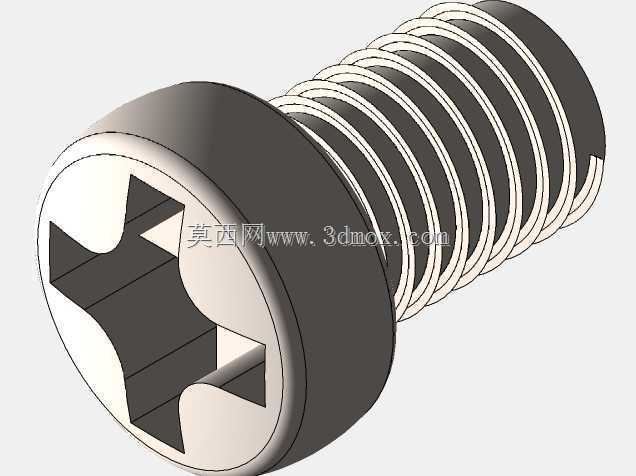

　　结构设计过程中优先考虑装配工艺性：双侧侧板之间通过多根等高螺柱与横梁支撑定位，所有轴类零件、电机座、轮架支座都以侧板的加工孔为定位基准，装配时先将一侧侧板平铺，依次装入驱动电机、轮轴、齿轮传动组、电控安装盒，再对齐另一侧侧板锁紧固定，装配顺序清晰，不需要复杂工装就能保证两侧轮组同轴度。中部预留的方形盒体空间可容纳电池与主控板，电路板安装区域设置隔离支撑，避免金属板材直接接触电路造成短路，走线沿侧板内侧的预留空位排布，不会和运动的齿轮、轮轴发生干涉。

　　设计阶段也充分考虑了运动干涉校验：车轮上下跳动、转向轮左右偏转的极限位置都和侧板轮廓做了间隙校核，齿轮啮合区域预留润滑与拆装空间，外露传动件的位置不会在底盘经过小坡度路面时磕碰地面。底盘上层平面预留多组安装螺柱，可根据不同任务搭载不同功能模块，巡检场景下加装红外热像仪、气体传感器，实训场景下加装机械爪完成物料拾取，转运场景下直接放置轻质料盒，底盘本身作为通用行走平台，不需要改动主体结构就能适配多种任务需求。整套结构零件拆分合理，板材件可通过激光切割快速成型，轴类与齿轮件选用常规标准件改制，整机制造难度低，适合小批量定制与二次开发改造。
