斯巴鲁td04涡轮适配Abarth车型连接法兰板

　　在民用性能车改装的动力升级作业中，涡轮增压器与周边管路、缸体侧的连接适配一直是小批量定制改装的核心难点，尤其是跨车型沿用成熟涡轮本体的改装方案里，适配连接法兰的加工精度直接决定了整套增压系统的密封可靠性与安装便利性。这款适配板的设计初衷，就是解决斯巴鲁原厂td04L涡轮增压器移植到Abarth 500/595车型上的安装匹配问题，适配激光、等离子切割的小批量加工场景，不需要开模就能快速产出合格的连接部件。

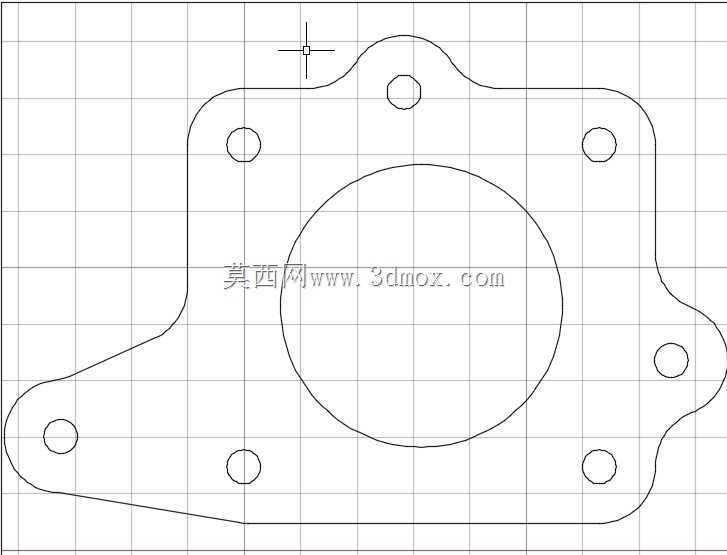

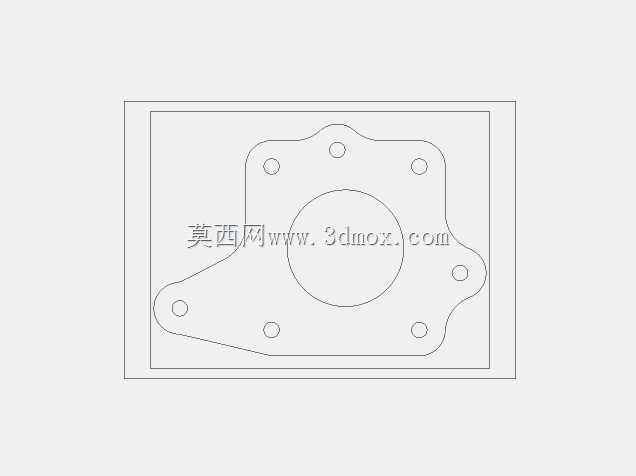

　　从实际安装边界来看，这块适配板采用15mm厚度的钢板作为基材，这个厚度选择是经过受力校核的：涡轮端工作时会持续产生振动，同时增压管路带来的轴向、径向载荷会持续作用在连接面上，15mm的板厚既可以避免长期使用后出现板面翘曲导致的密封失效，也不会因为过厚增加不必要的机舱重量，挤占周边部件的安装空间。板面的轮廓完全匹配两侧对接部件的外形边界，没有多余的外伸结构，能在狭窄的Abarth机舱内避开周边的水管、线束与防火墙结构，安装时不需要额外打磨周边部件就能顺利就位。

　　孔位设计上，这款适配板没有沿用原厂法兰的大尺寸预制孔，而是特意将安装孔做小，预留了现场钻孔、攻丝的加工余量——这是小批量改装件非常务实的设计思路：不同批次的涡轮本体、不同改装场景下的对接端，孔位的实际公差会存在细微偏差，如果直接按理论尺寸加工好成品孔，现场安装时很容易出现孔位错位无法穿装螺栓的问题，预留小尺寸底孔的设计，能让安装人员在现场对位后再完成最终的钻孔、攻M8螺纹的工序，完全抵消零件加工、部件装配带来的累积公差，大幅降低现场安装的适配难度。所有安装孔的位置都围绕中心的大尺寸过孔周向分布，中心过孔的直径完全匹配td04涡轮的压气机/涡轮端通流口径，不会因为通流截面突变产生额外的进气阻力，影响增压效率。

　　从功能特性来说，这块适配板承担的是两侧硬连接的定位与密封作用，板面的平面度在切割完成后只需要做简单的平面打磨就能满足密封要求，不需要额外的精加工工序，普通的机加工门店甚至改装店自有等离子切割设备就能完成制作。周向分布的7个安装孔分别对应涡轮端与车型侧安装位的固定点，每个孔位的位置都避开了板材的应力集中区域，轮廓的圆角过渡也避免了切割后出现应力开裂的隐患，即使在长期高振动、高低温交替的机舱工况下，也不会出现连接位断裂、漏气的问题。

　　设计过程中没有做多余的轻量化挖孔，也是出于改装场景的可靠性考量：这类定制适配件的核心诉求是稳定可靠，而非极致的轻量化，完整的板面结构能更好地分散螺栓锁紧的压力，让密封面的压力分布更均匀，减少密封垫被冲坏的概率。实际测试验证中，这款适配板完成加工安装后，在全工况增压区间都能保持稳定的密封性能，没有出现漏气、螺栓松动的问题，完全满足民用性能车改装的使用强度要求，对于小批量改装作业来说，这种不需要复杂加工、容错率高的适配结构，能大幅降低改装的工时成本与配件采购成本。
