立式手动快速压紧夹持工装夹具

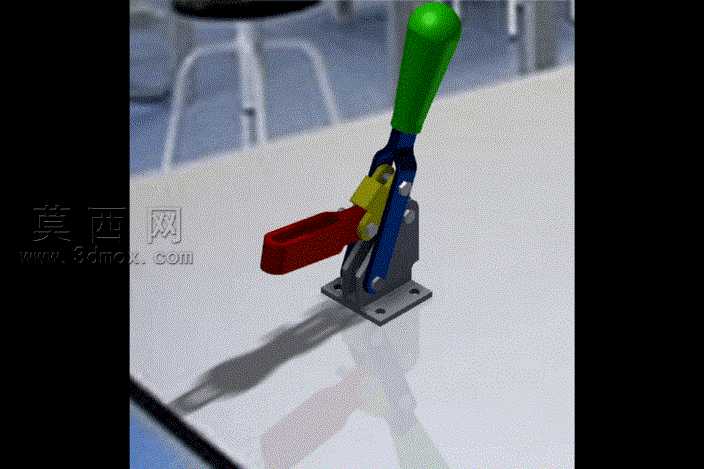

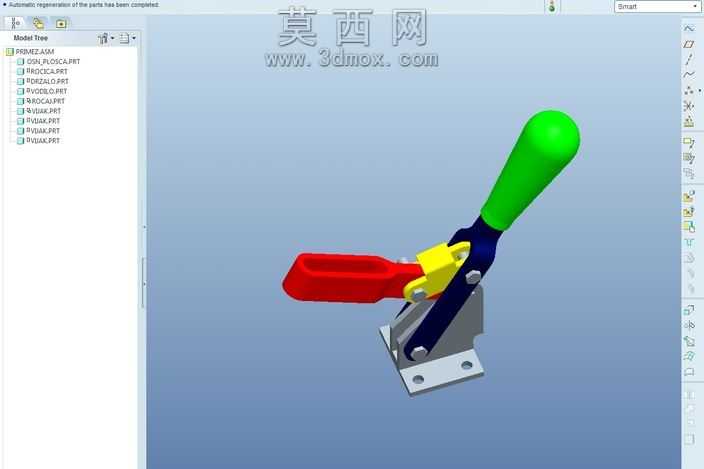

本模型为立式手动快速压紧夹持工装，采用Pro/Engineer Wildfire5.0完成全参数化三维建模，整体装配结构完整，各活动部件的运动约束关系设置准确，可完整模拟夹钳的开合压紧动作。建模过程中严格遵循机械加工零件的实际尺寸规范，对底座安装孔、铰接销轴、手柄握持段、压头工作段等关键结构均做了精细化特征处理，未出现几何破面、特征重叠等建模问题，各零件间的装配间隙符合实际工装的装配公差要求。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：握持手柄采用亮绿色哑光塑胶材质，还原防滑握套的磨砂质感；压头工作段采用大红色高强度工程塑料材质，模拟软质压头避免刮伤工件表面的设计；铰接支架与底座采用深蓝色金属烤漆搭配银灰色金属安装底座，金属部件做了轻微的反光与粗糙度调整，还原金属机加工件的真实表面质感，销轴等连接件做了金属亮面处理，突出铰接结构的细节。结构设计上采用经典的肘节式死点夹紧原理，通过多组铰接连杆的传动，将手柄的扳动行程转化为压头的垂直压紧动作，当手柄扳动至竖直锁紧位置时，连杆机构越过死点，可在无需持续施加外力的情况下保持稳定的压紧力，避免加工或装配过程中工件松脱；底座设置两个对称的沉头安装孔，可通过螺栓将夹钳整体固定在工作台面或工装板上，安装稳固不易移位；压头与连杆采用铰接连接，可自适应不同厚度工件的表面角度，保证压紧接触面贴合均匀。设计思路围绕快速装夹的实际生产需求展开，整体结构紧凑，操作行程短，单手即可完成锁紧与松开操作，相较于传统螺栓压紧方式可大幅降低装夹辅助时间，适用于电子装配、木工加工、五金件焊接、小型零件检测等场景的工件快速固定，模型完整还原了该类快速夹钳的全部结构细节，可直接用于工装方案评审、非标设备设计参考以及相关零部件的二次改型设计。
