奔驰W212轿车线框激光切割拼装图纸

　　这套图纸面向激光切割加工场景，表现对象为奔驰W212轿车的侧面轮廓。它不是用于整车制造的工程数模，而是将轿车外表面、车窗、车轮、保险杠、车灯、后视镜等特征转化为连续线框，供薄板切割、轮廓展示、教学拼装和工艺摆件制作使用。实际加工中，常见材料包括薄钢板、不锈钢板、铝板、亚克力板和密度板，设备可采用光纤激光切割机、CO2激光切割机或数控等离子切割机。图纸的核心价值在于把复杂汽车造型压缩成可直接下料的二维轮廓，使加工人员能够快速得到具有识别度的轿车侧影。

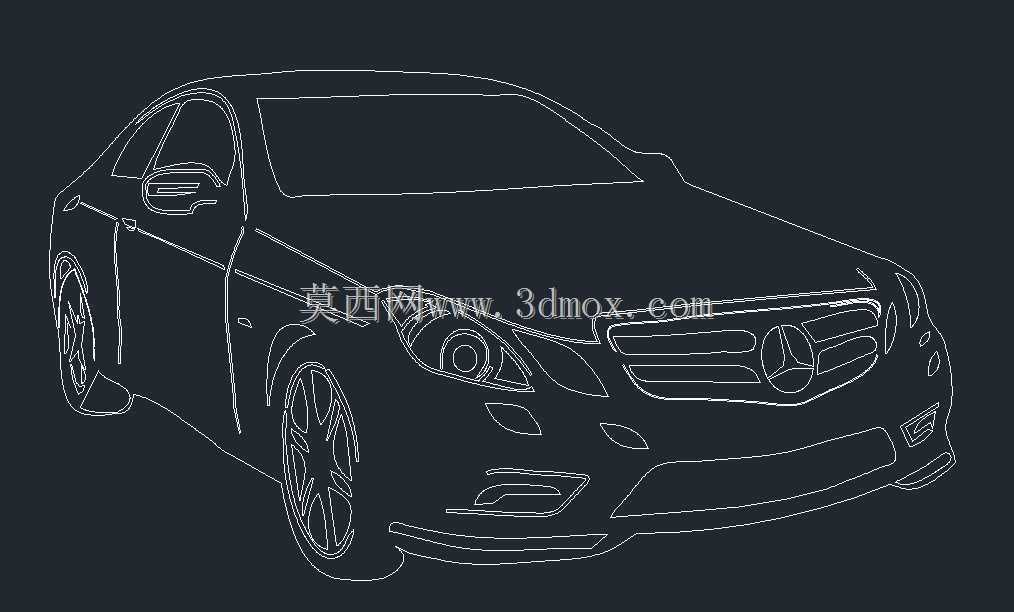

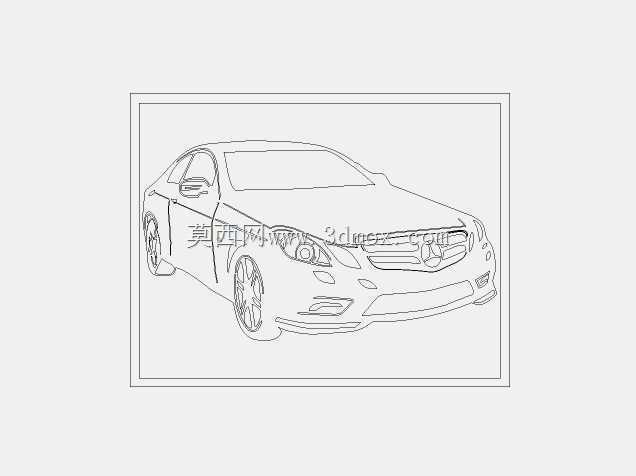

　　从造型思路看，W212属于中大型豪华轿车，侧面比例修长，车头下压、车顶弧线向后过渡，车门线条和前后翼子板具有明显的层次感。线框表达保留了这些视觉特征：前大灯采用多边形轮廓，进气格栅区域用横向线条暗示，三叉星标识位于车头中央；前保险杠下部进气口、雾灯区域和侧裙均以闭合曲线呈现。车门部分通过门缝、门把手、外后视镜和车窗边框建立识别关系，车轮则采用多辐条轮毂样式，使成品在近距离观察时仍具备细节。

　　在结构设计上，这类线框作品通常有两种落地方式。第一种是单层轮廓切割，将整张车身侧影作为一块平面零件，直接固定在背板、支架或灯箱上，适合展厅装饰、墙面挂件和广告标识。第二种是分层拼装，把车身外轮廓、车窗、轮毂、保险杠、格栅等零件分别切割，再通过卡槽、铆钉、点焊或胶接组合，形成具有厚度的立体摆件。若采用金属板材制作，需要在车轮、车窗和细长辐条处控制最小桥位宽度，避免热切割后零件变形或脱落；若采用亚克力制作，则应注意尖角处的应力集中，适当增加圆角过渡。

　　外形边界主要依据轿车侧面比例确定。整车长度方向覆盖车头至车尾，高度方向从轮胎接地点延伸至车顶弧线，车轮直径与车身长度保持乘用车常见比例。安装边界方面，平面挂件只需在底盘边缘或车门下方预留安装孔，孔位应避开主要轮廓线；桌面摆件则可在车轮下方增加底座，底座宽度略大于轮胎接地宽度，长度覆盖前后轮外侧，以保证摆放稳定。若用于灯箱，背板与线框层之间应保留均匀间距，使背光能够透过车窗、轮毂和格栅缝隙形成层次。

　　加工前需要重点检查线条闭合性。激光切割路径依赖连续轮廓，未闭合线段、重复线和交叉线会导致切割头空走或零件无法正常脱落。车轮辐条属于细小特征，切割孔径和缝宽应结合材料厚度设定；薄板可保留较细辐条，厚板则应放大辐条宽度，防止清渣后断裂。车身外轮廓建议采用连续切割，减少断点；车窗、车灯和保险杠进气口可作为内层图形单独设置工艺顺序。对于需要折弯成立体形态的方案，应在车门下沿、底盘和底座连接处预留折弯余量，不能只按平面视觉线条直接加工。

　　应用场景上，该图纸可用于职业院校激光加工实训、汽车文化展示、金属工艺礼品开发、橱窗陈列和个性化定制。教学使用时，学生可以通过它理解图片矢量化、轮廓补偿、切割顺序、板材固定和热变形控制；商业制作时，可通过更换板材颜色、表面喷涂、背光布置和底座形式，形成不同风格的成品。整车线条以侧面识别为主，不承担底盘、动力、内饰等真实汽车结构功能，因此设计重点不在机械强度计算，而在轮廓还原、工艺可加工性和装配稳定性之间取得平衡。
