工程机械操控台仪表安装面板结构

项目分类:汽车 发布时间:2024-09-22 ID:774511
  • 工程机械操控台仪表安装面板结构
  • 工程机械操控台仪表安装面板结构
  • 工程机械操控台仪表安装面板结构
  • 工程机械操控台仪表安装面板结构
  • 工程机械操控台仪表安装面板结构
  • 工程机械操控台仪表安装面板结构
  • 工程机械操控台仪表安装面板结构

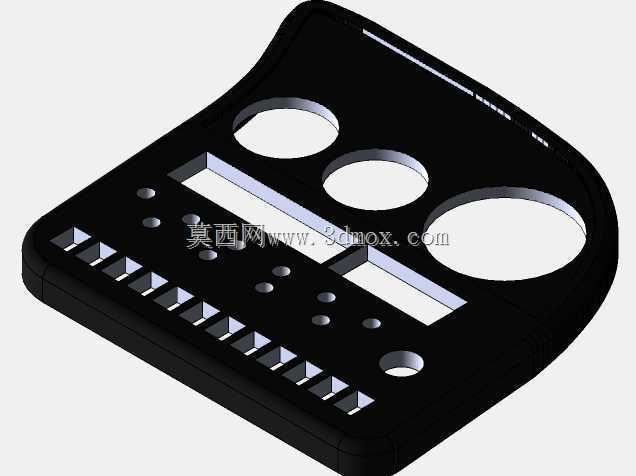

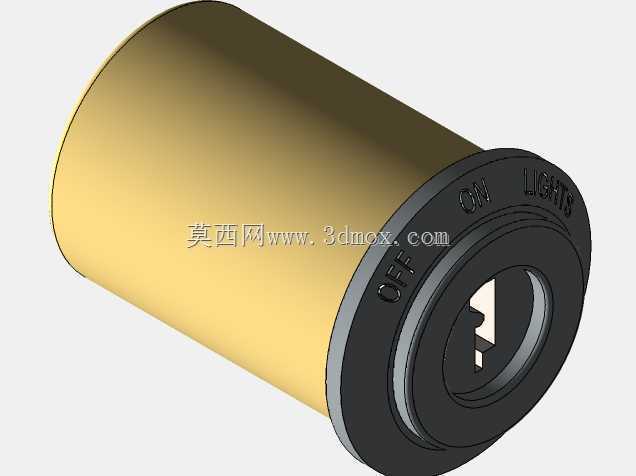

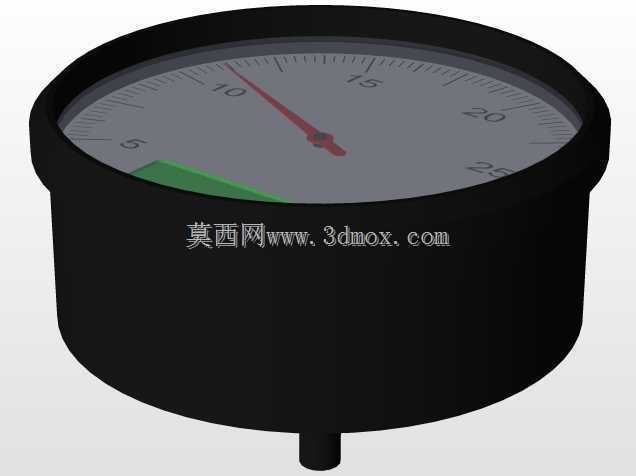

  这块面板的开孔布局并不是随意排布,三个大直径圆孔对应转速表、燃油水温组合表以及主气压表的安装位,圆孔周边预留的环形沉台用于嵌入仪表外圈的橡胶减震圈,避免车辆作业时振动导致表针抖动。面板下部两排长条形开槽是翘板开关的安装位,每一个槽位的宽度都按照工程车辆通用翘板开关的卡扣尺寸预留,槽边的小凸点用于开关装入后的侧向定位,防止长期按压后开关松旷。面板上散落的小圆孔分别对应指示灯、复位按钮以及点火开关的安装位置,其中右下角单独的小圆孔预留为电源总开关的机械锁孔位。

  从实际装车场景来看,这类面板多用于小型挖掘设备、越野工程作业车辆或者改装特种作业机械的驾驶舱内,驾驶员在坐姿状态下视线扫过面板即可读取全部核心运行参数,手部自然下垂即可触碰到下部的功能开关,不需要大幅度抬臂或者俯身操作。面板整体采用带弧度的异形轮廓,上边缘的弯曲造型匹配驾驶舱前围的内曲面,安装后面板与周边内饰护板之间不会出现突兀的台阶,避免积灰也减少驾驶舱内的凸起棱角,作业颠簸时不会磕碰到驾驶员肢体。

  设计阶段首先要敲定的是安装边界:面板背部四周预留有卡扣安装座的贴合面,整体壁厚控制在2.5到3毫米之间,既保证注塑成型后不会出现缩痕,也能在按压开关时提供足够的支撑刚度,不会出现面板整体下陷变形。三个大仪表孔的中心间距经过反复核对,要保证装入三个圆形仪表后,表圈之间留有至少8毫米的间隙,方便后续布线时手伸入面板背部插接仪表线束,也避免两个仪表的外壳在背部发生干涉。长条开关槽的排布间距统一为标准开关的中心距,槽位之间的连接筋宽度不小于4毫米,保证多次插拔开关时筋位不会断裂。

  建模过程中优先绘制面板的基础拉伸实体,再按照驾驶舱内的安装曲面修剪出整体的弧形轮廓,所有开孔位置先绘制定位草图,标注清楚每个孔位相对于面板基准边的坐标尺寸,后续如果需要调整仪表或者开关的型号,只需要修改草图对应的定位尺寸即可快速更新结构。面板边缘全部做了R3以上的圆角处理,没有尖锐的直角边,一方面是注塑生产时物料填充更顺畅,减少尖角处的应力集中,另一方面装配工人徒手安装时也不会被锐边划伤。面板背部的各个开孔周边都设计了一圈加强凸台,凸台高度根据装入部件的厚度调整,仪表孔的凸台更高,用于卡住仪表外壳的轴向定位台阶,开关槽周边的凸台略低,仅起到承托开关卡扣的作用。

  实际选型适配时,首先要核对面板的整体外轮廓尺寸是否和驾驶舱预留的安装窗口匹配,面板四周的翻边宽度要覆盖安装窗口的缝隙,保证装配后从正面看不到内部的线束和安装支架。其次要逐一核对每个开孔的尺寸和待安装的电器元件匹配度,圆形仪表的安装孔径要比仪表外壳的最大外径大0.2到0.3毫米,留出装配间隙方便装入,也抵消塑料件成型后的轻微收缩误差。翘板开关的开槽长度和宽度要严格对应开关本体的卡扣尺寸,间隙过大会导致开关晃动,间隙过小则装配时需要强行敲入,容易撑裂面板筋位。

  布线空间的校核也是这类面板设计里容易遗漏的环节,面板背部和驾驶舱安装支架之间要留出至少30毫米的净空,用于容纳仪表背后的线束插头、开关的接线端子以及捆扎线束的扎带空间,如果净空不足,装配时强行挤压线束,长期车辆振动会磨破线束绝缘层引发短路故障。面板表面采用哑光黑的质感处理,避免户外阳光照射时产生反光干扰驾驶员读取仪表数据,材质一般选用耐候性较好的ABS工程塑料,能够适应驾驶舱内夏季高温、冬季低温的交变环境,长期使用不会轻易发黄变脆。

  在改装场景下,这类面板的孔位布局也可以根据用户的自定义需求调整,比如需要加装额外的作业灯开关、警示灯按钮时,可以在空余的小圆孔位置拓展开孔,原有面板的预留冗余空间足够容纳新增的控制元件,不需要重新制作整个操控台主体,大幅降低特种车辆改装的结构改造成本。
