弹性联轴器成套传动连接组件

　　这套联轴器组件面向中小功率旋转设备的轴系对接场景，常见于稳压电源配套风机、小型泵组、减速输出端与电机轴之间的动力衔接，也可移植到轻工输送线、实验台架、机床辅助传动单元中使用。组件并非单一盘类零件，而是把主动侧连接盘、从动侧毂体、弹性缓冲件、紧固件以及定位销等装配关系完整表达出来，工程人员拿到结构后可以直接核对轴伸匹配方式，判断在既有设备布局里是否存在干涉风险。

　　从实际用途看，联轴器承担的核心任务是把两根不完全同轴的转轴连接在一起，在传递转矩的同时补偿径向偏移、角度偏差和少量轴向窜动。车间安装时，电机底座与被驱动设备很难做到绝对对中，长期运行后轴承磨损、基础沉降也会改变轴系位置；如果采用刚性硬连接，偏差会直接转化为轴颈、轴承和键连接的附加载荷，轻则发热异响，重则断轴。该组件在两半联轴器之间预留了弹性元件安装空间，通过柔性接触吸收冲击，使启动瞬间的尖峰转矩得到缓冲，往复负载下的振动也不会沿轴系刚性传递。

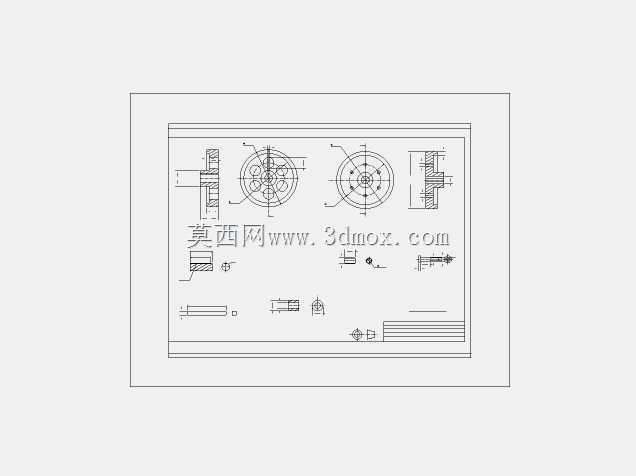

　　结构设计上，主动盘与从动盘分别围绕各自轴孔展开，盘缘布置圆周均布的配合部位，用于容纳缓冲垫或柱销组件。图纸中可以看到多组视图共同表达孔位分布：主视方向给出轴向叠合关系，端面视图标注节圆上的连接孔位置，局部剖视则展示毂部厚度、法兰过渡圆角和螺栓穿装方向。这样的布局使转矩从主动轴经键传入半联轴器，再通过圆周分布的连接件均匀传给从动侧，受力点不集中在单一键槽处，有利于提高重复启停工况下的疲劳寿命。

　　建模时需要重点控制几处尺寸边界。其一是轴孔与键槽，必须和相配电机、泵或减速器的输出轴伸一致，孔径公差通常按过渡配合选取，键槽宽度与深度参照轴径标准确定，过松会产生冲击载荷，过紧则装配困难。其二是联轴器外径和盘缘厚度，这决定了外部护罩、机架开孔和检修空间；外径过大虽然有利于提高螺栓分布半径、降低单孔受力，但会增加转动惯量，并可能与周边管路、接线盒发生碰撞。其三是两半联轴器之间的轴向间隙，间隙过小会在轴窜动时顶死，过大则使弹性件变形不足，缓冲和对中补偿能力下降。

　　安装边界还包括端面跳动和径向对中要求。现场装配应先清理轴头毛刺，检查键与键槽的侧隙，再将半联轴器加热或压装到位，避免直接敲击盘缘导致变形。盘体就位后需复测端面与轴线的垂直度，若端面偏摆过大，弹性件会在旋转中周期性压缩，噪声和温升都会明显增加。螺栓应按对角顺序分次拧紧，使圆周连接件受力均衡；对于转向频繁变化的设备，还应关注防松方式，避免高速回转后紧固件松动。

　　从外形与维护角度看，该组件采用圆盘式轴向叠装结构，径向轮廓规则，便于加装安全防护罩；中部弹性件属于易损件，设计时把更换路径放在轴系外侧，不必整体移动电机和工作机，只需拆开周向连接即可检查缓冲垫老化、柱销磨损和孔位扩孔情况。三维装配中应把所有标准件按实际层叠关系建立，包括垫片、螺母、销钉和弹性体，而不是仅建两个外观圆盘；这样在干涉检查时才能发现螺栓长度是否穿透对面毂体、维修扳手是否有转动空间，以及轴端挡圈是否与连接件冲突。

　　对于选型人员而言，这套结构的价值在于把转矩传递、偏差补偿和装拆维护放在同一约束下平衡。盘径、孔数、毂长和轴孔规格共同决定承载范围，建模时不能只追求外观相似，而应让配合面、受力件和拆装顺序都符合机械传动逻辑。完成后的组件可用于设备总图中的轴系校核，也可作为派生设计基础，通过更换轴孔、调整弹性件形式或改变法兰孔距，适配不同功率等级的旋转机械。
