带脚轮移动式工业稳压供电柜体结构

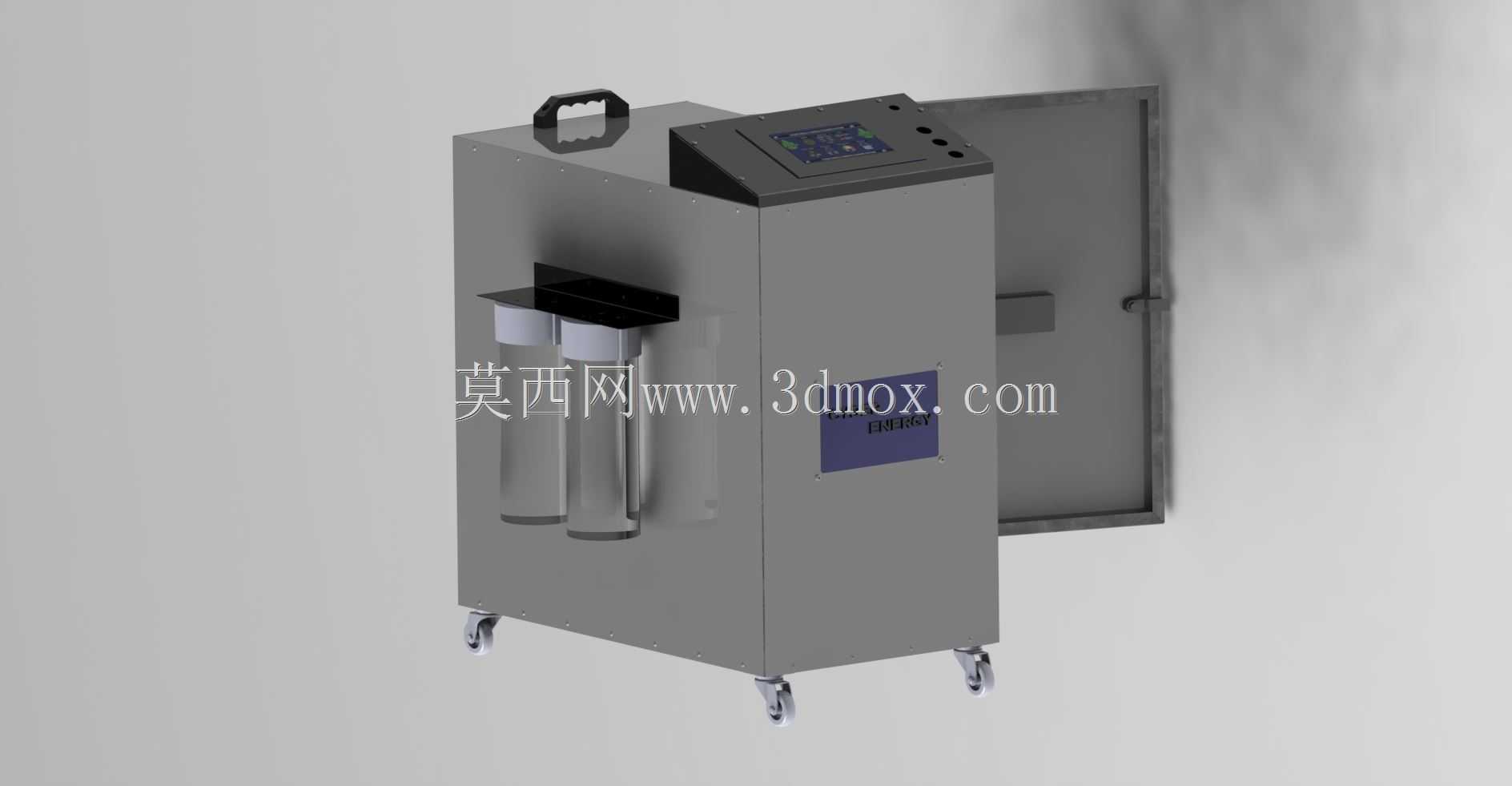

　　这款带脚轮的移动式工业稳压供电柜体，主要面向车间临时工位供电、户外临时作业点位供电、小型生产线临时扩容供电这类需要频繁移位的用电场景，区别于固定安装的落地式稳压柜，它的核心设计逻辑就是解决稳压设备转场移位难的问题，不需要额外借助叉车或者吊装设备，两名现场运维人员就可以推动设备完成点位转移，适配生产车间布局调整、临时检修供电、展会临时设备供电这类非固定长期的用电需求。

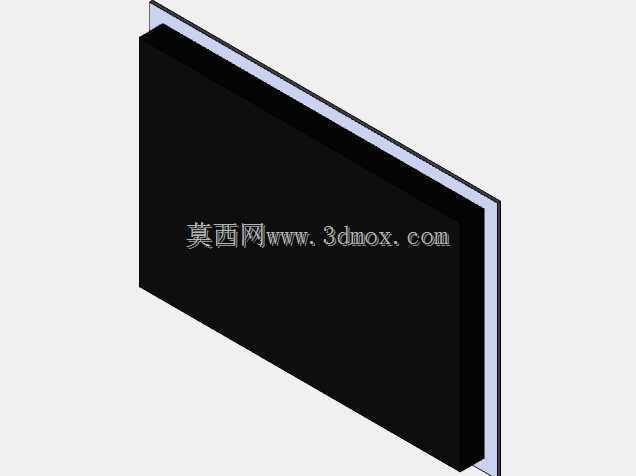

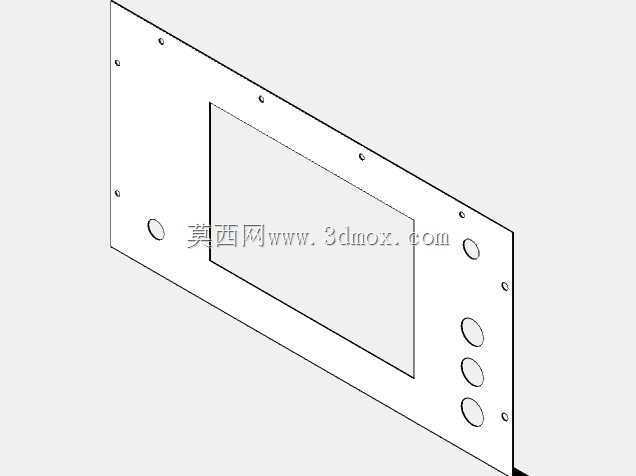

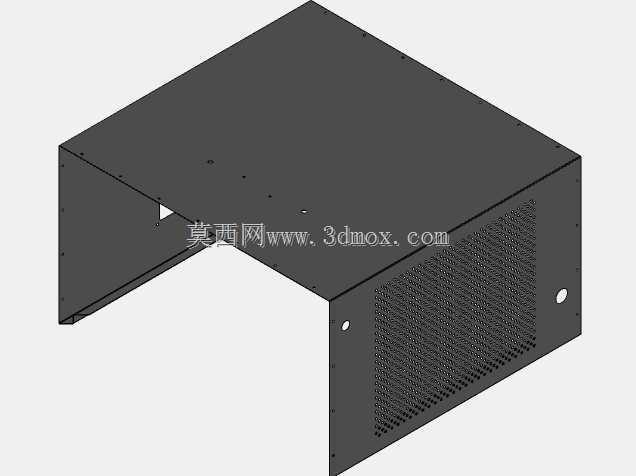

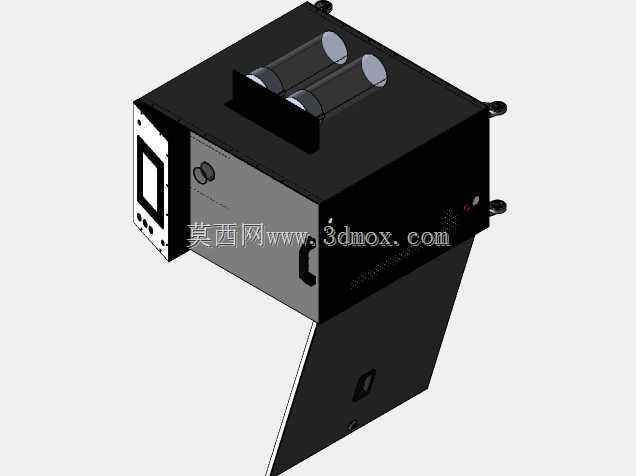

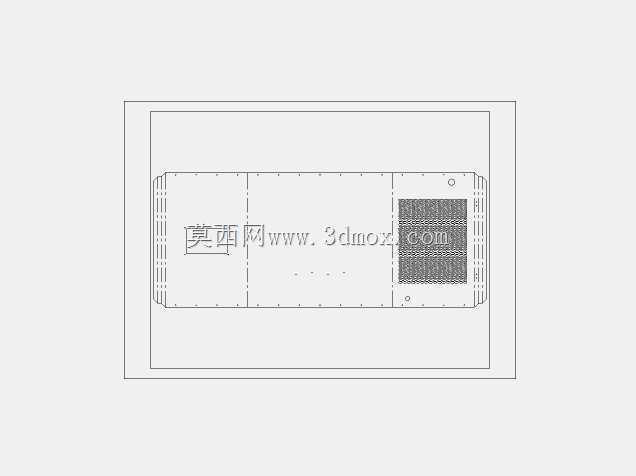

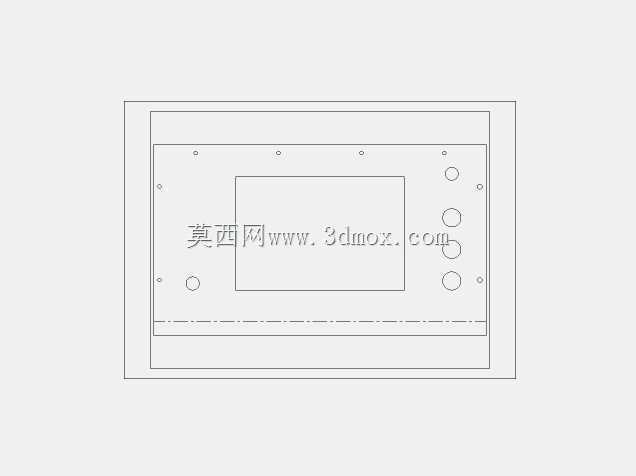

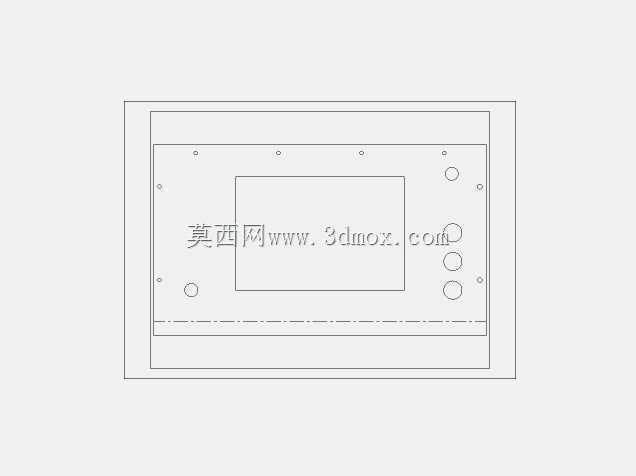

　　从功能特性来看，柜体内部预留了稳压模块、整流组件、接线端子排的安装空间，正面的操作区域预留了显示面板、调节旋钮、开关按钮的安装位，操作高度设置在距离地面1.1米到1.3米区间，符合成年人站立操作的人机工程学要求，不需要弯腰或者抬手过高就能完成参数调节、状态查看的操作。柜体侧面预留了散热通风的格栅安装位，内部可以根据实际负载功率选配轴流散热风扇，保证长时间带载运行时内部元器件的温度处于合理区间，避免高温导致的稳压精度下降、元器件老化加速问题。

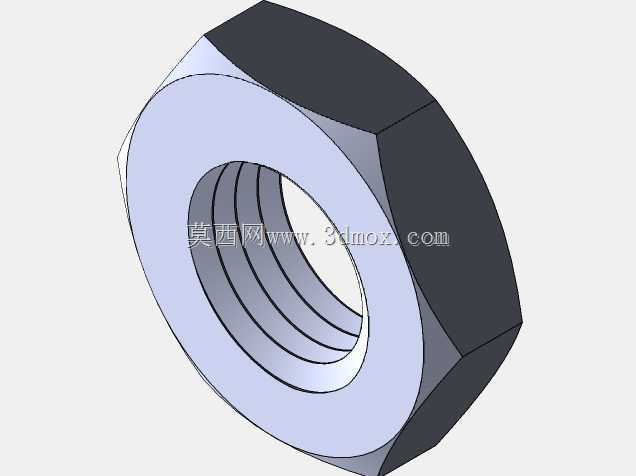

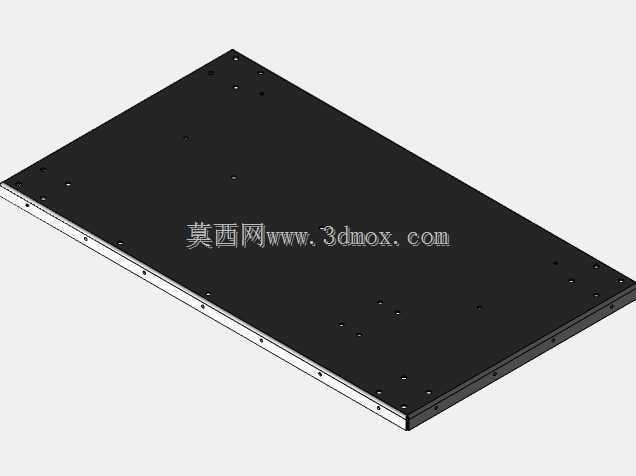

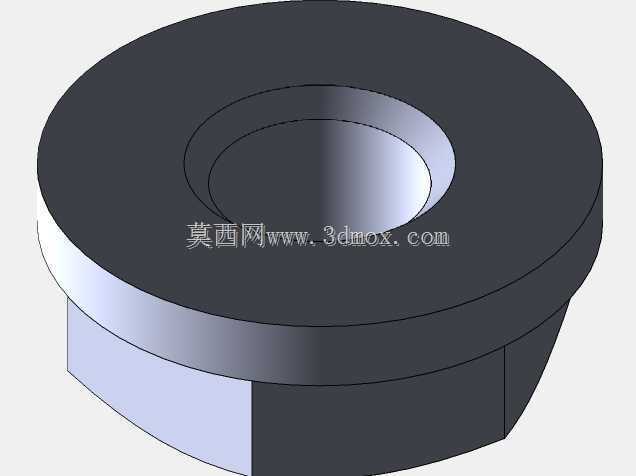

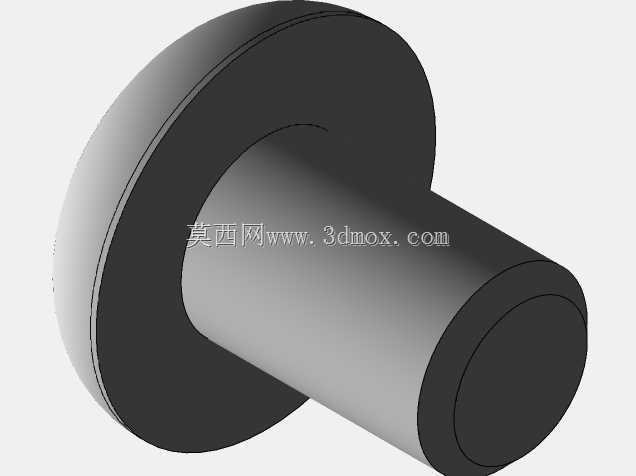

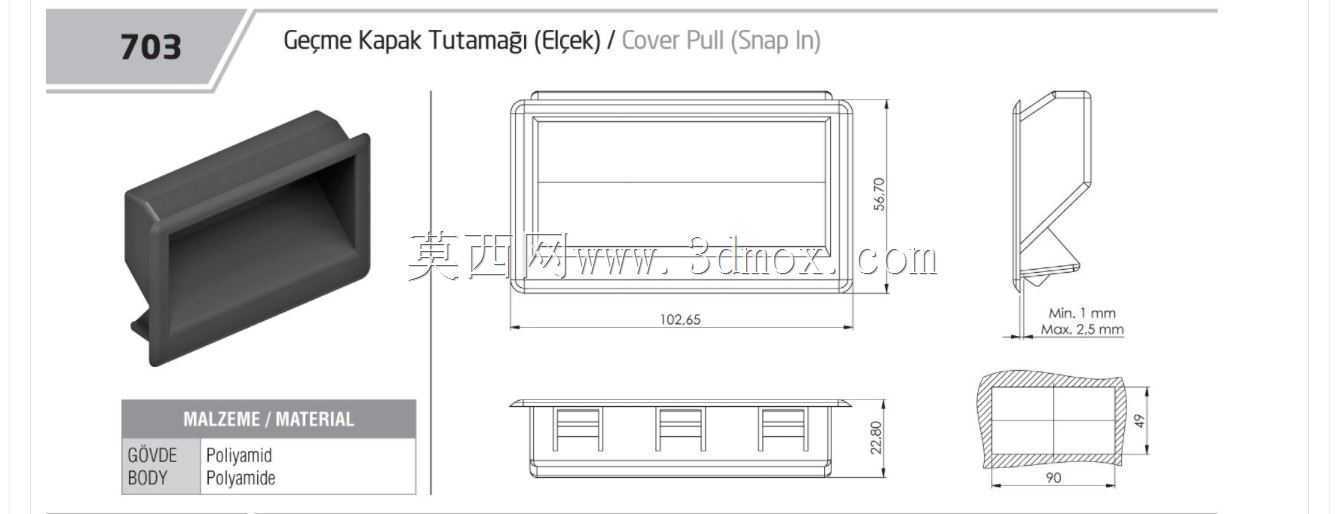

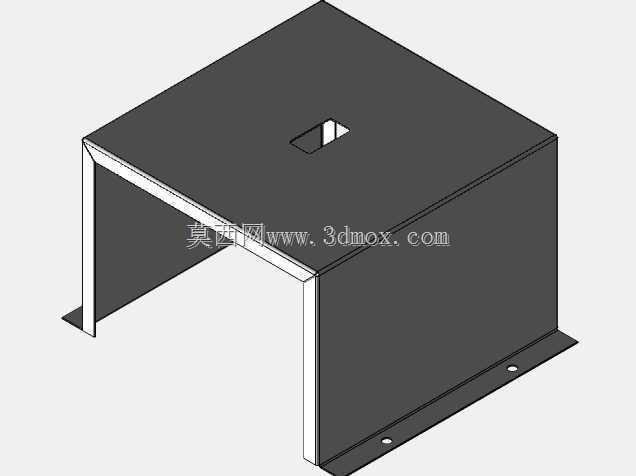

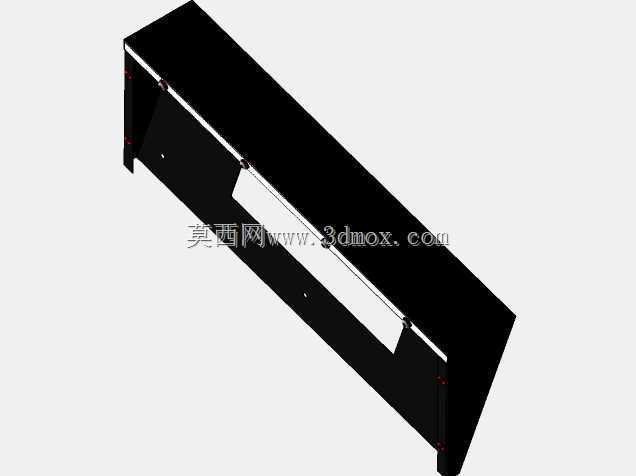

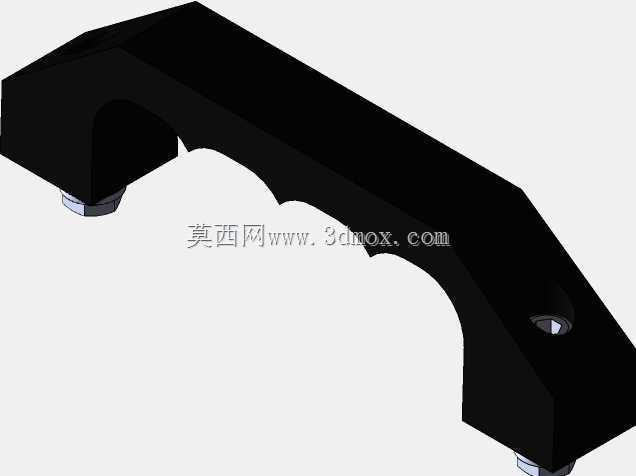

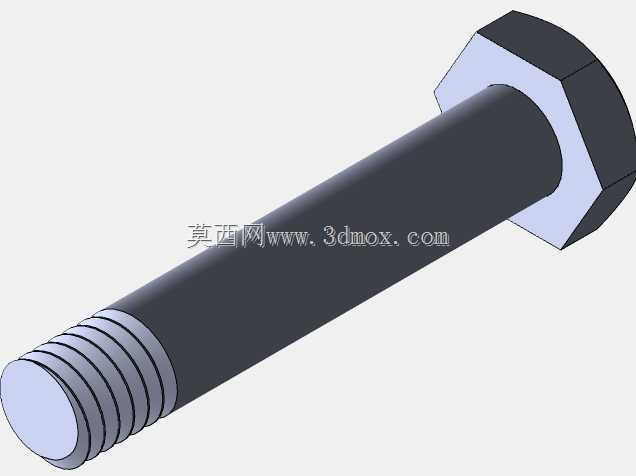

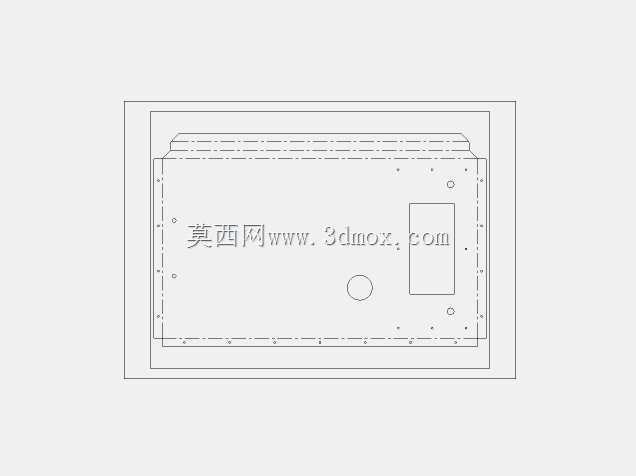

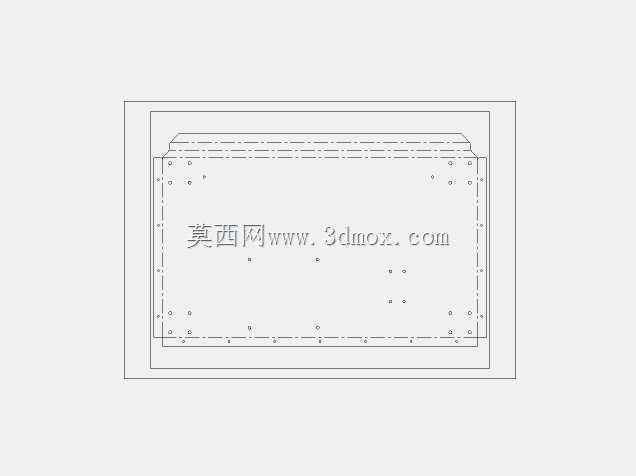

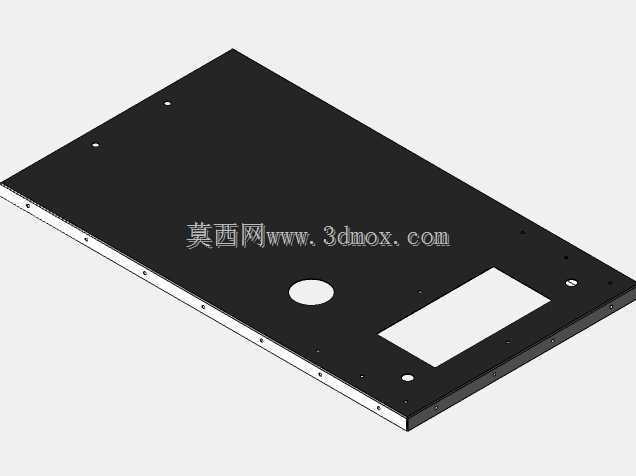

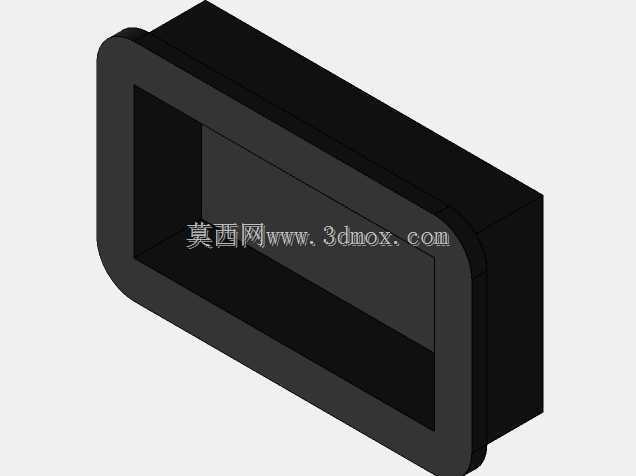

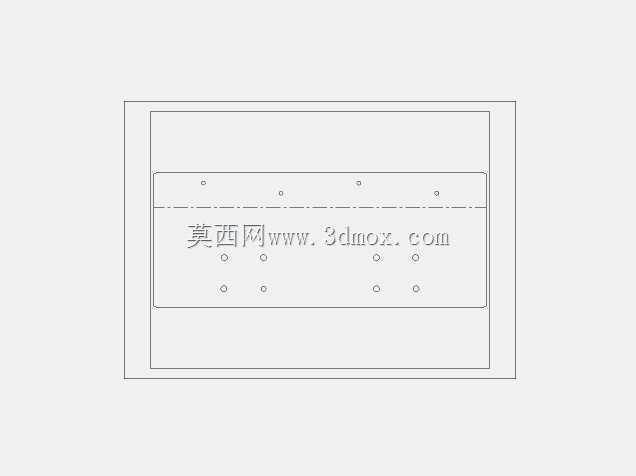

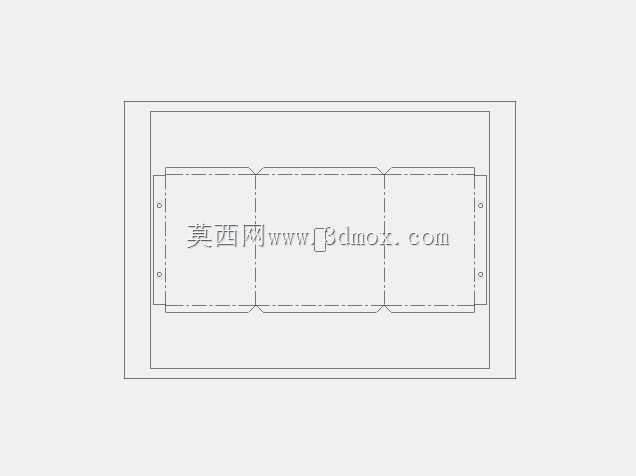

　　设计思路上，整体采用分体式钣金拼接结构，下部的主柜体采用2mm厚冷轧钢板折弯成型，上部的控制模块舱采用1.5mm厚冷轧钢板制作，两者通过螺栓连接固定，既保证了下部承重舱体的结构强度，也降低了上部控制舱的整体重量，方便后期检修时拆卸上部舱体完成内部元器件的更换维护。顶部设置的嵌入式提手，除了配合底部脚轮完成短距离移位之外，也可以在设备需要上下台阶、装车转运时作为吊装受力点，提手与柜体框架采用焊接加螺栓补强的连接方式，能够承受整柜满载时的整体重量，不会出现提手脱落的安全隐患。

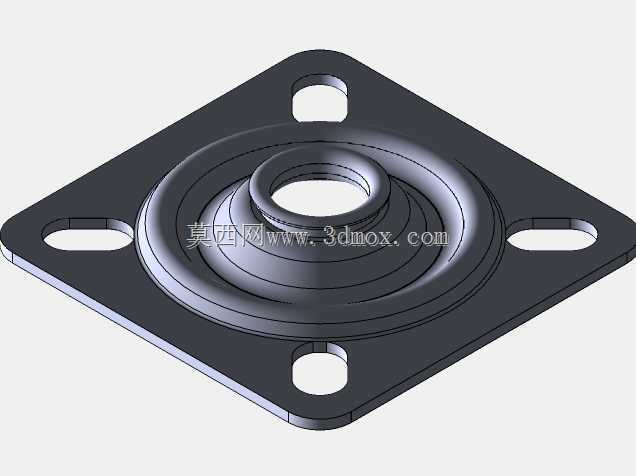

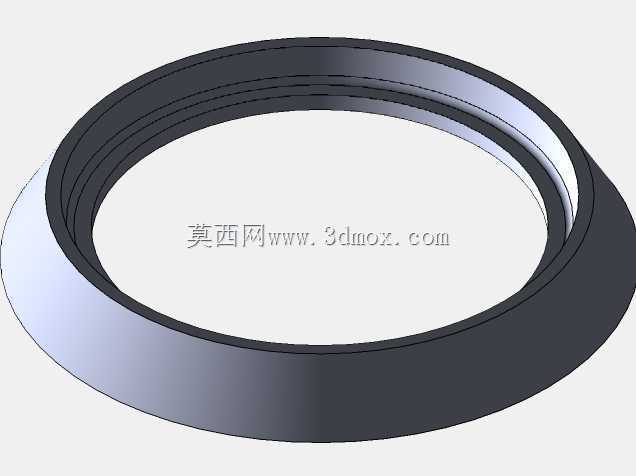

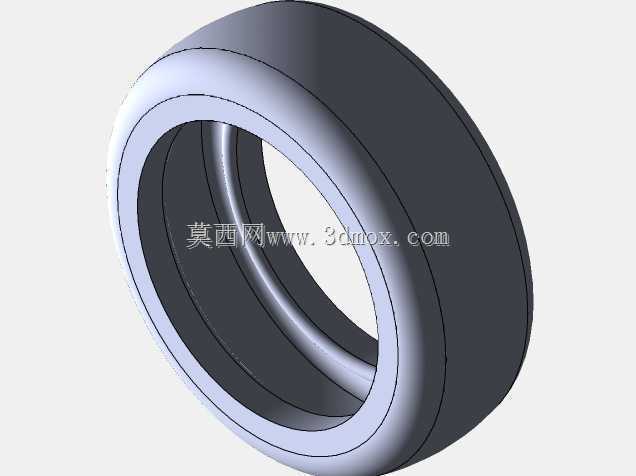

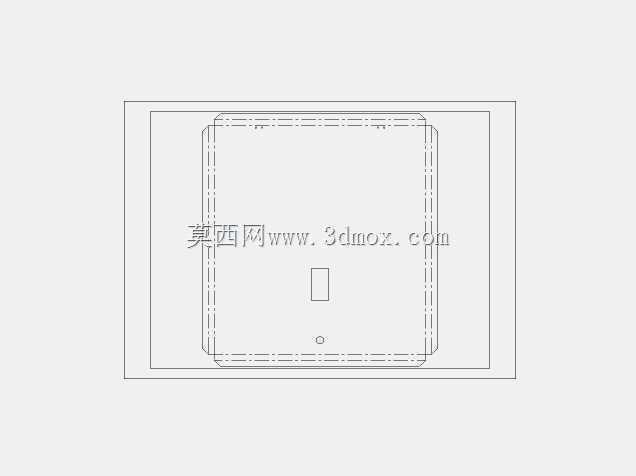

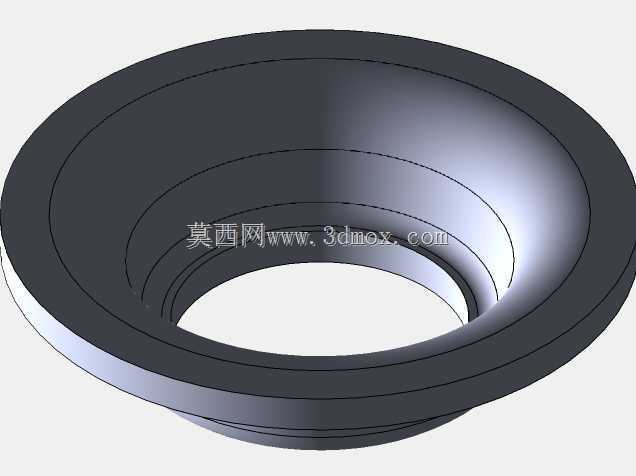

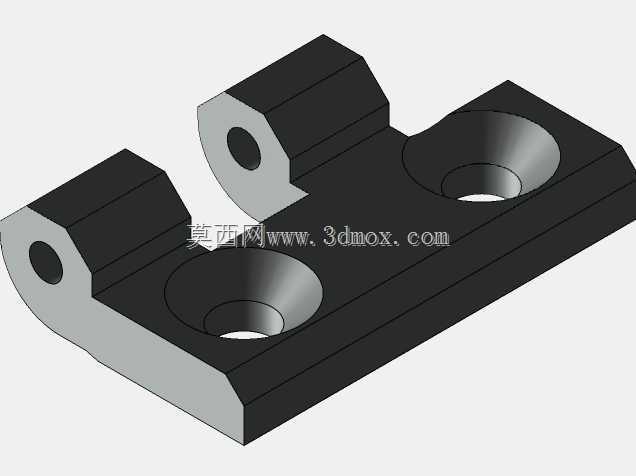

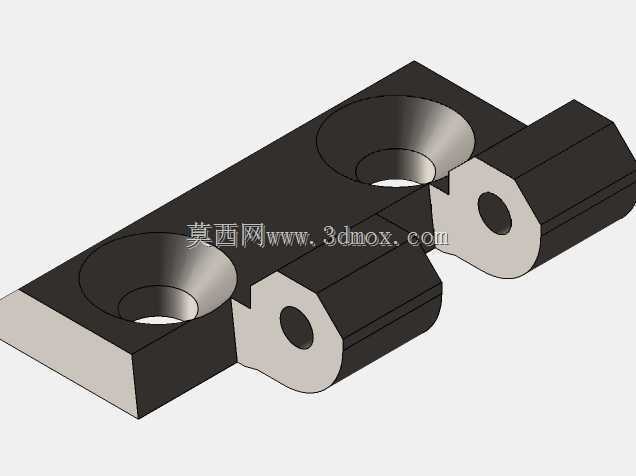

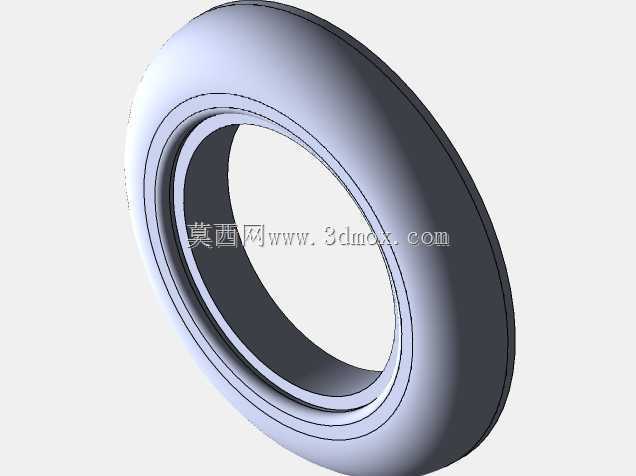

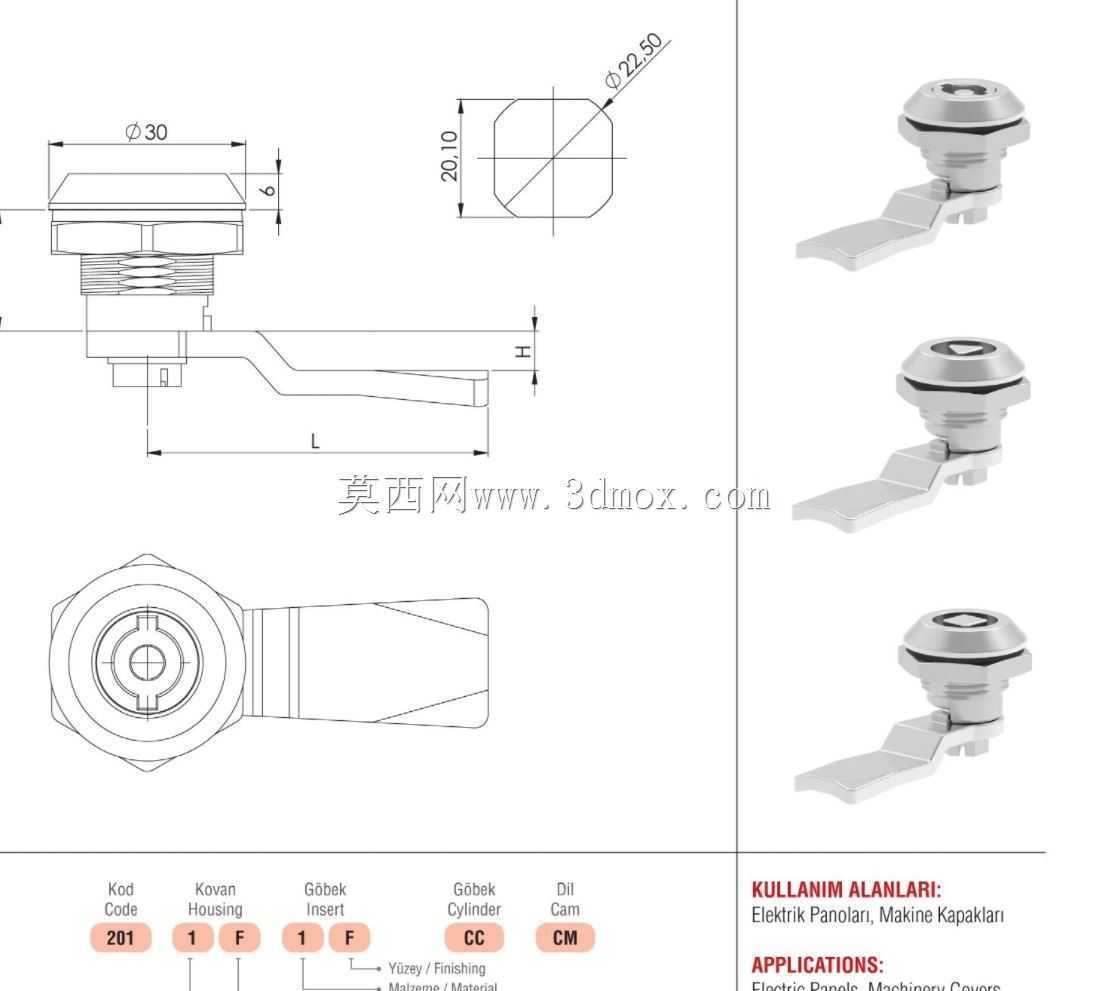

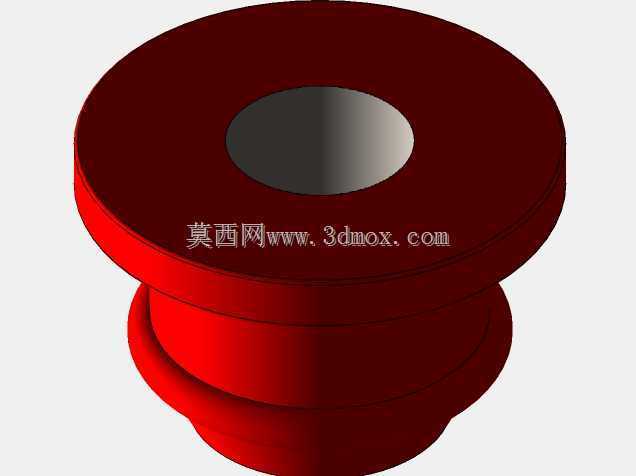

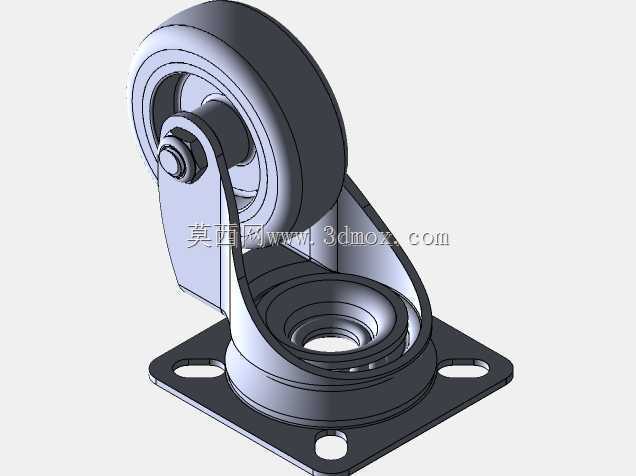

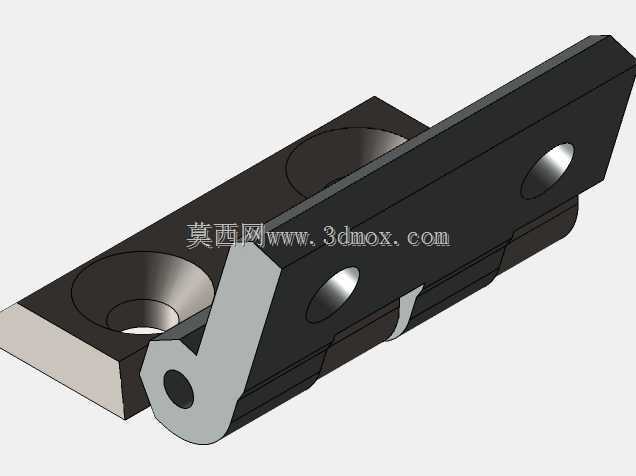

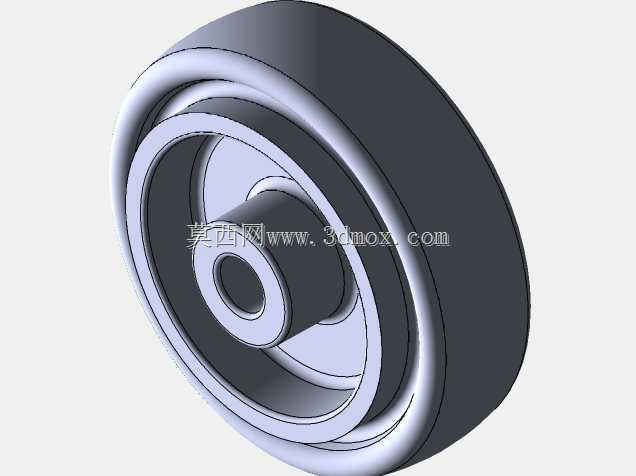

　　外形尺寸与安装边界方面，整柜宽度设置为650mm，深度为550mm，整体高度为1100mm，底部四个万向脚轮的安装位置距离柜体侧边各预留50mm的安全距离，避免推行过程中脚轮碰撞障碍物导致柜体侧翻，其中两个脚轮带刹车锁定结构，设备移动到指定位置后踩下刹车就可以固定柜体位置，不会因为地面轻微倾斜或者外力触碰出现移位。柜体正面的双开门结构采用隐藏式铰链设计，门体开合角度可以达到120度，完全打开后不会遮挡内部元器件的操作空间，接线区域设置在柜体下部距离地面200mm的位置，预留了直径50mm的线缆穿入孔，适配不同线径的动力线缆接入，穿线孔配套橡胶护圈，避免线缆外皮被钣金锐边割破造成漏电风险。

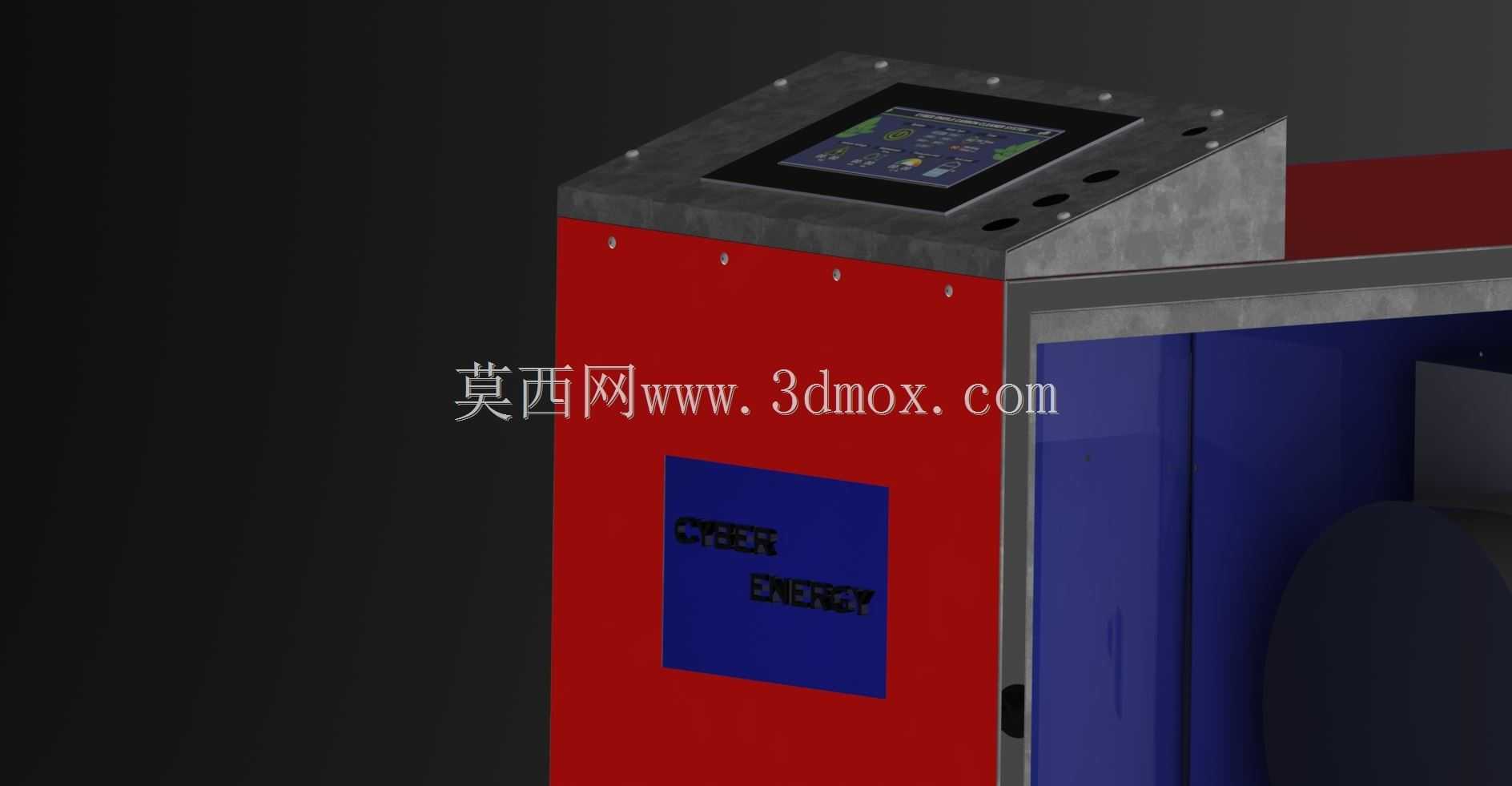

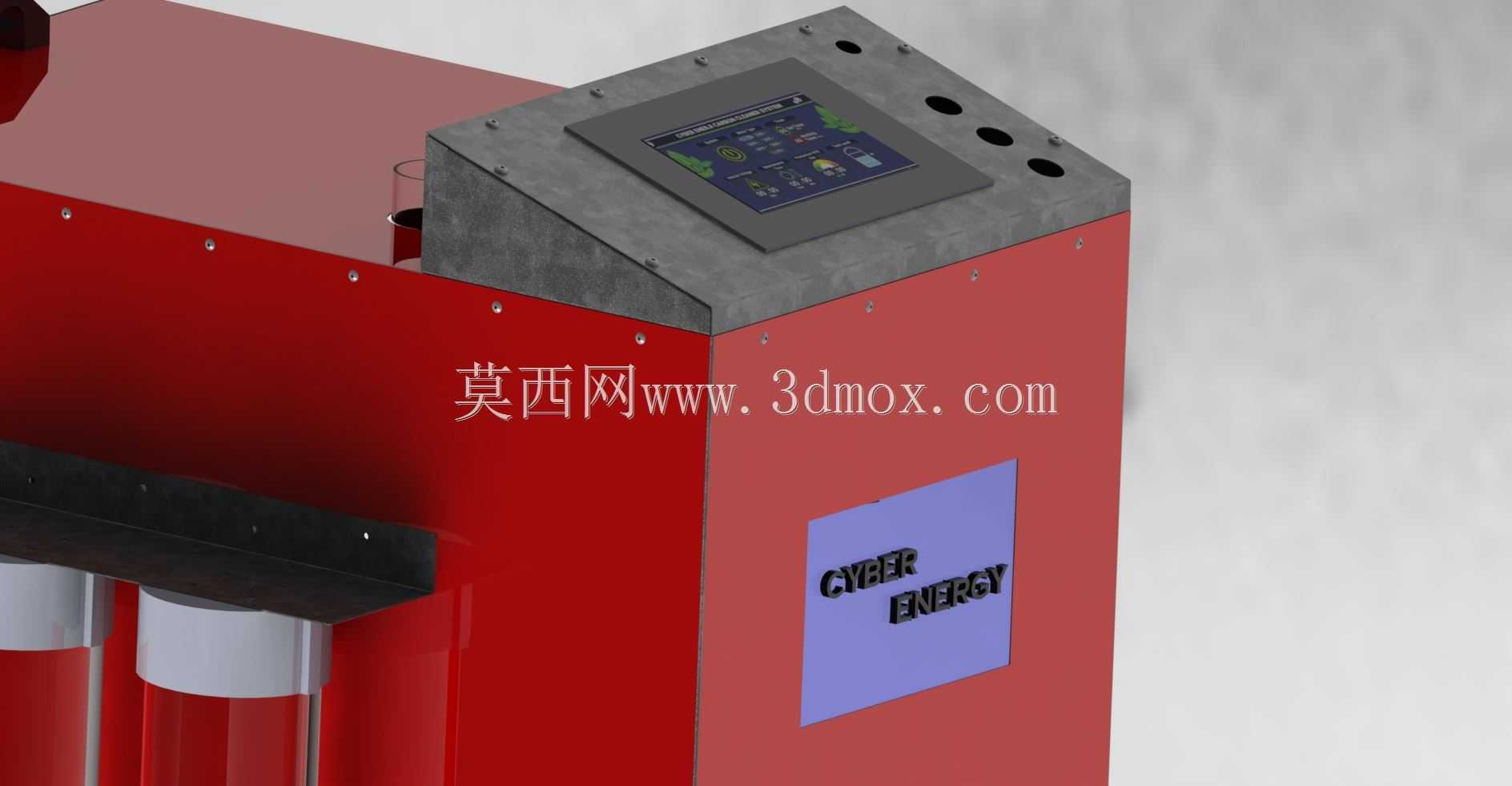

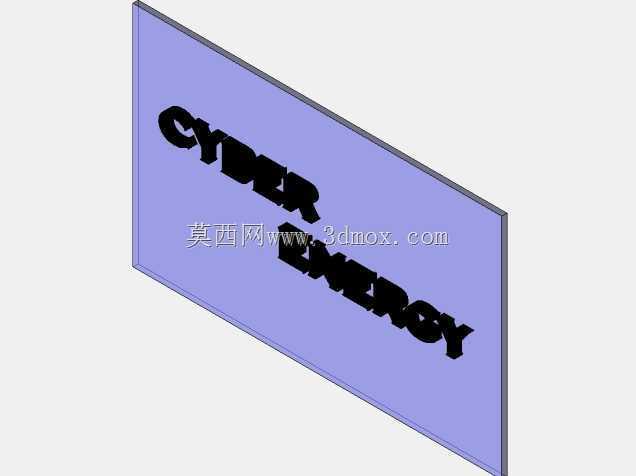

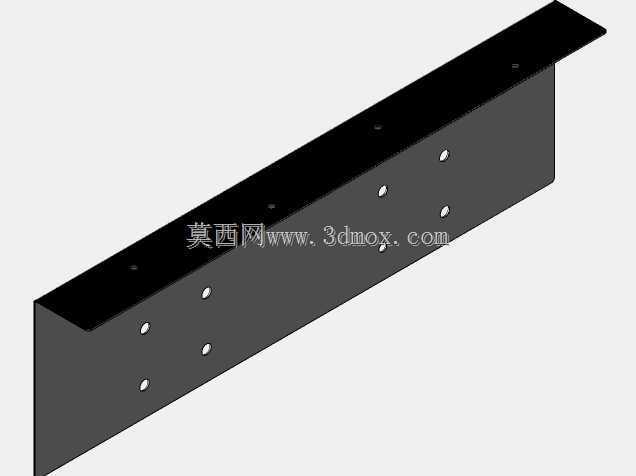

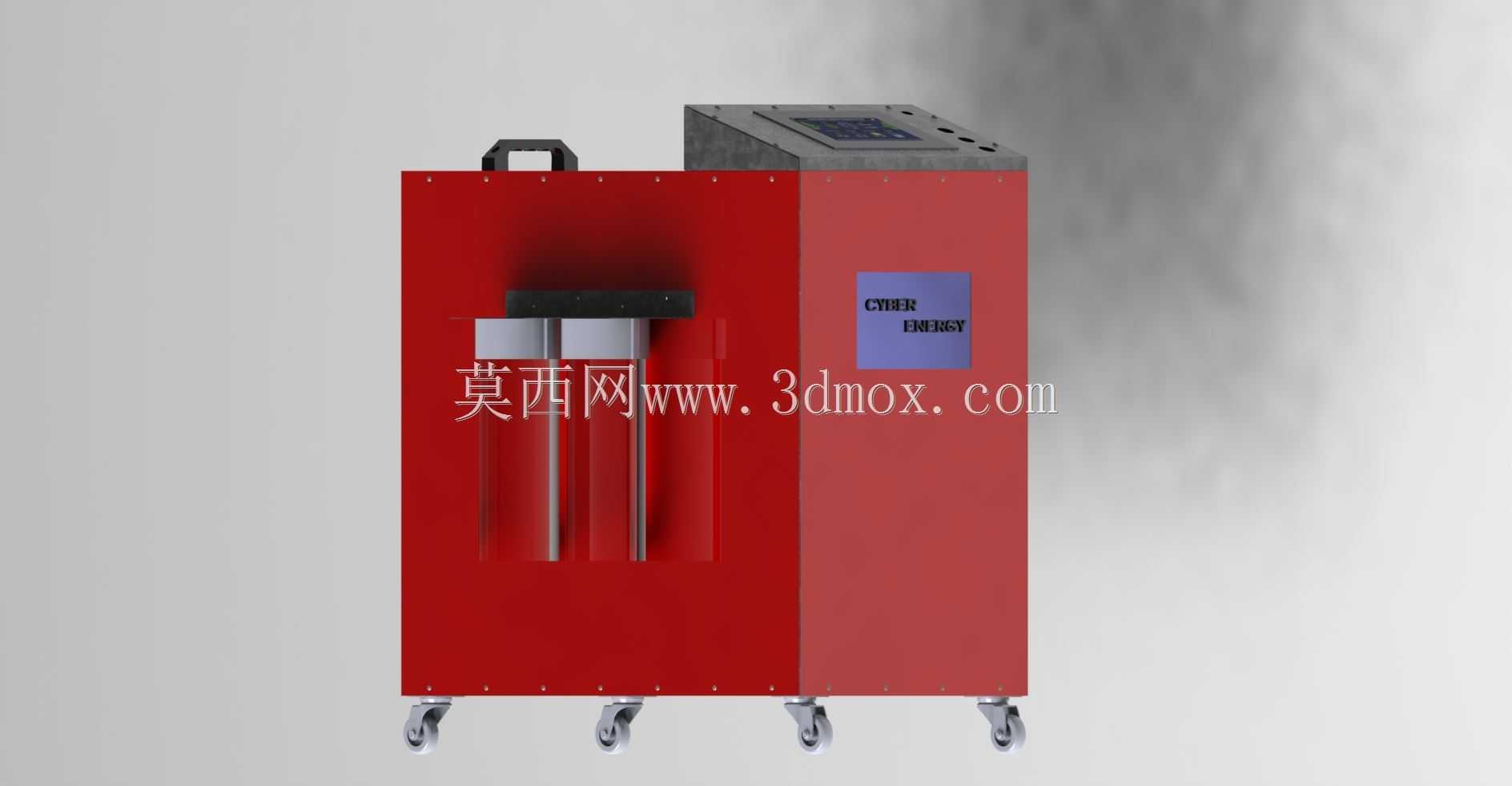

　　柜体表面采用静电喷塑处理，红色的主体配色在车间复杂环境中具备更高的辨识度，方便现场人员快速识别供电设备位置，侧面预留的标识牌安装位可以粘贴设备参数、安全警示标识，符合工业现场的安全管理要求。内部的安装导轨采用标准DIN导轨设计，元器件可以直接卡装在导轨上，不需要额外打孔固定，方便后期根据实际使用需求更换不同规格的稳压模块、保护开关，拓展性更强。柜体框架的折弯处都做了R3的圆角处理，避免加工、搬运、使用过程中锐边划伤操作人员，所有的拼接缝隙都控制在1mm以内，既保证了柜体的整体防护能力，也让外观更加规整美观。

　　在实际使用场景中，这类移动式稳压柜可以为车间内的临时焊接工位、精密检测仪器、小型加工设备提供稳定的电压输出，避免车间电网波动导致的设备运行异常、加工精度下降、仪器测量误差过大等问题，相比固定安装的稳压设备，它不需要做基础预埋、不需要固定接线，转场时只需要断开输入输出线缆就可以推动到下一个使用点位，大幅降低了临时供电场景的设备部署成本，也减少了固定设备闲置时的空间占用问题。
